文章来源 : 广东优科检测 发表时间：2022-12-16 浏览数量：

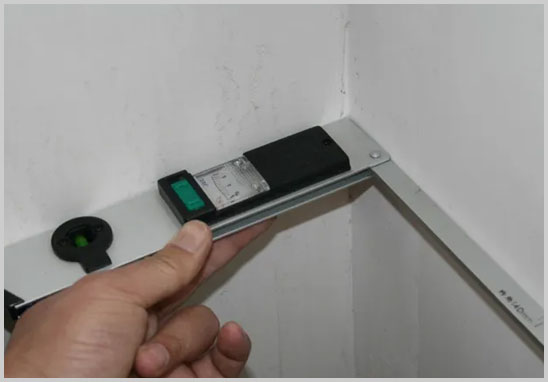

垂直度检测尺如何校准？垂直度检测尺是对建筑物墙面的垂直度进行检测，因此，垂直度检测尺的零值误差也是其主要计量性能指标。JJF1110-2003《建筑工程质量检测器组校准规范》之6.1.4关于垂直度检测尺示值误差的校准要求并没有提到对零值误差进行校准，而建筑工程质量检测器组垂直度检测尺的零位是反映被测建筑物墙面垂直度最常用的计量性能指标。所以应该对垂直度检测尺的零值误差进行校准，通过对垂直度检测尺零位示值误差进行校准，才能确定垂直度检测尺在90°位置时误差是多少。
通过实验、研究、设计并建立一个校准装置对垂直度检测尺的零值误差进行校准，建立的此校准装置准确度高、操作方便、工作效率高，是一种快速校准零值误差的科学方法。
1. 校准实验室环境条件：
实验室应保持无风流动状态，校准实验室的门窗不可随意打开，校准时实验室人员不可随意走动。实验室温度为(20±10)℃；湿度为≤70%RH。
2. 校准装置：
铅垂器(由支架、铅锤、垂线组成，垂线用直径不超过1mm的尼龙线，支架高度为2.5m金属材料)；金属工作台(工作台表面粗糙度Ra=0.8μm，有三个可调整螺钉用以支撑金属工作台)；阻尼器(由玻璃油杯和变压器油组成)。
3. 配套设备：
夹具2个(固定在金属工作台上)；200mm钢直尺。
4. 垂直度标准器：
主要是通过支架、铅垂器、阻尼器建立一个垂直度标准器。铅锤通过悬挂在支架上方的垂线穿过金属工作台的小孔沉降到阻尼器中，阻尼器中的变压器油主要是增加阻尼，防止垂线摆动，对垂线起到稳定作用，以保证垂直度标准器所建立的垂直度标准90°值的准确可靠。
5. 校准方法：
先将金属工作台调整到水平状态，通过合像水平仪、金属工作台底下的调整螺钉将金属工作台调整到水平状态。将支架放到金属工作台附近，垂线及铅锤悬挂在支架上，并将铅锤穿过金属工作台的小孔沉降到阻尼器中平衡1小时以上，观察垂线无晃动即可。将垂直度检测尺展开并锁紧，然后放在金属工作台上并与支架上悬挂的铅垂线靠近(注意不要触碰铅垂线)，用眼睛观察垂直度检测尺上下固定支点与垂线留有一缝隙即可，然后用金属工作台上面的2个夹具将垂直度检测尺固定。
6. 零值误差校准：
垂直度检测尺零值误差校准装置示意图如图1所示。首先通过200mm钢直尺测量垂直度检测尺的上下固定支点与铅垂线之间的缝隙宽度是否相等，如果不相等，可通过金属工作台底下的调整螺钉对垂直度检测尺进行调整，至上下固定支点与垂线的缝隙宽度相等为止，这时垂直度标准器的标准值可认为是90°(误差可忽略不计)；再观察垂直度检测尺指示表的指针是否偏离零位，如果指针偏离零位则零值误差等于示值(偏离值)减去标准值。参照JJF1110-2003中6.1.4关于垂直度检测尺示值误差的要求规定，零值误差应不大于±0.5mm/2m。
