文章来源 : 广东优科检测 发表时间:2023-04-06 浏览数量:

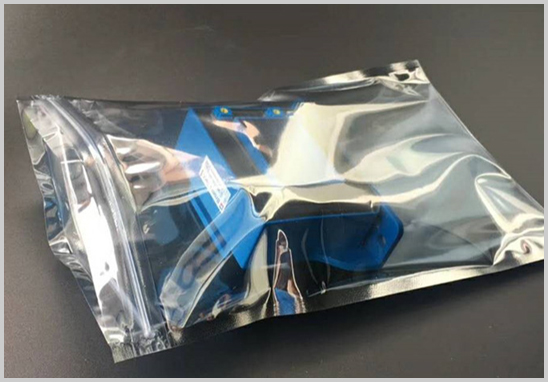

静电屏蔽是指限制静电放电产生的电流及电磁场影响的屏蔽,为评估静电防护产品的防静电性能,通常需要进行静电屏蔽检测。优科检测是专业第三方防静电检测机构,实验室具备静电屏蔽检测资质和检测能力,可提供静电屏蔽包装袋等静电防护包装产品静电屏蔽检测服务。静电屏蔽检测费用价格根据检测的标准和检测项目数量而定。
GB/T 39588-2020 静电屏蔽包装袋要求及检测方法
T/ZSECA 005-2020 静电屏蔽包装袋要求及检测方法
等
被测屏蔽袋样品数量不少于6个

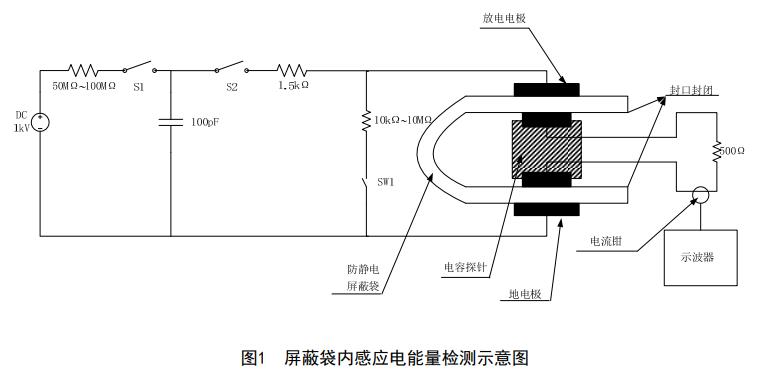

静电屏蔽性能是通过测试静电防护产品的内感应电能量来评估的。在图1所示检测装置和检测过程中,通过500Ω电阻的屏蔽袋内感应电能量不大于50nJ。ESD模拟器首先给100 pF电容施加1 kV电压,然后通过模拟器放电开关给放电电极放电,检测屏蔽袋内部电容探针感应的能量,能量通过500Ω高压电阻上面的回路电流计算,此能量值越小说明屏蔽袋性能越好。
1. 将至少 3 个被测屏蔽袋放置在(12±3)%RH 环境中不少于 48h。
2. 在被测屏蔽袋内部中间位置放置电容探针,确保屏蔽袋外表面和放电电极与地电极、屏蔽袋内表面与电容探针的两个电极之间有良好的接触连接。在屏蔽袋外部将高压电阻串联在电容探针的引出导线上,形成闭合回路,电流钳夹在高压电阻的引线上。
3. 设置示波器为 50ns/div,如果不能够完整显示放电波形,则调整示波器的设置。
4. 闭合 SW1 开关 10ms~100ms,放掉放电电极和地电极上面的剩余电荷,打开 SW1 开关。
5. 设置模拟器充放电电压为 1kV。
6. 模拟器给放电电极放电,用电流钳和示波器采集流经 500Ω 高压电阻的电流波形。
7. 下载示波器显示的波形数据到计算机,根据流过 500Ω 高压电阻上面的电流波形进行感应
电能量计算。
8. 重复 4~7的检测步骤,连续测量三次,计算平均值。
9. 将至少 3 个被测屏蔽袋放置在(50±5)%RH 环境中不少于 48h。
10. 重复 2~8的检测步骤,连续测量三次,计算平均值。
1. 前期咨询:提供需委托检测项目、测试条件或测试标准;
2. 评估报价:根据检测要求、样品规格及参数评估报价;
3. 填写委托书:向优科发起检测申请,填写委托书(会有专人指导填写);
4. 付款及提供样品资料:按照协定报价支付费用,按要求提供足够数量的样品及产品资料;
5. 安排检测:按委托要求对产品进行检测;
6. 出具报告:依据检测数据出具报告,将报告、发票及样品回寄客户。
