文章来源 : 广东优科检测 发表时间：2024-05-21 浏览数量：

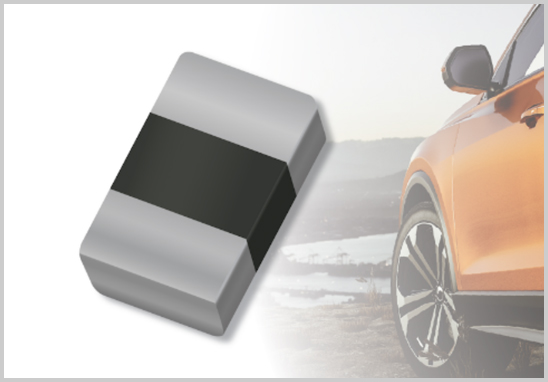

随着汽车电子技术的快速发展，元器件的品质与可靠性要求日益提升。AEC-Q200认证标准为汽车被动元器件的品质和可靠性提供了统一的测试规范。本文将详细介绍多层压敏电阻器在AEC-Q200认证中的三个关键测试：可焊性、板弯曲和端子强度。
- 样品数量：15 pcs * 1 lot
- 参考方法：EIA/IPC/JEDEC J-STD-002E
- 预处理：蒸汽老化93℃/ 8 h；烘烤100℃/ 1 h
- 焊锡温度：260℃
- 电测节点：不适用
- 合格判据：在任何一个引脚的关键表面区域中，至少有95%的连续焊料涂层没有缺陷
可焊性测试是评估压敏电阻器引脚或焊盘在焊接过程中的润湿能力。通过蒸汽老化和高温烘烤进行预处理后，样品在260℃的焊锡中进行焊接测试，确保至少95%的焊接表面无缺陷。
- 样品数量：30 pcs * 1 lot
- 参考方法：AEC-Q200-005 REV A (June 1, 2010)
- 预处理：安装在FR4 PCB板上
- PCB尺寸：100mm × 40mm ×（1.6 ± 0.2）mm（厚度）
- 施力工具：半径为340mm，宽为20mm
- 试验监测：电压检测
- 形变距离：≥ 2 mm
- 保持时间：60（+5）s
- 电测节点：初测 / 终测
- 合格判据：由客户提供并确认，一般是电测数值范围及外观检查
板弯曲测试旨在评估压敏电阻器在PCB板弯曲时的性能稳定性。样品安装在指定尺寸的FR4 PCB板上，通过施加特定的弯曲力进行测试，确保其在形变过程中电气性能和外观无异常。
- 样品数量：30 pcs * 1 lot
- 参考方法：AEC-Q200-006 REV A (June 1, 2010)
- 预处理：安装在使用1盎司的铜，0.062英寸厚的FR-4 PCB上
- 施加推力：17.7 N
- 保持时间：60 (+1) s
- 电测节点：初测/终测
- 合格判据：由客户提供并确认，一般是电测数值范围及外观检查
端子强度测试用于评估压敏电阻器表面贴装元件（SMD）的引脚强度。通过在预处理后的样品上施加17.7 N的推力并保持60秒，确保其端子在受力条件下不出现损坏，电气性能稳定。
- 样品数量：30 pcs * 3 lot
- 参考方法：依据规格书
- 试验温度：低温/室温/高温
- 合格判据：由客户提供并确认，一般是电测数值范围及外观检查
电气特性测试主要评估压敏电阻器在不同温度条件下的性能。通过在低温、室温和高温环境中进行测试，确保元器件的电气性能符合规格书要求。
通过严格的可焊性、板弯曲和端子强度测试，AEC-Q200标准确保了压敏电阻器在汽车电子系统中的高可靠性和高性能。这些测试不仅验证了元器件在极端条件下的稳定性，还为汽车行业的安全与发展提供了坚实保障。了解并遵循AEC-Q200标准，是提升汽车电子元器件品质和可靠性的关键步骤。
