随着电子产品的广泛应用和技术的快速发展，静电放电（ESD）已成为电子元件和设备的主要威胁之一。为了减少和防止静电放电带来的损害，ANSI/ESD S20.20-2021标准应运而生。该标准适用于制造、加工、组装、安装、包装、标记、检修、测试、检查、运输或以其他方式处理易受静电放电损坏的电气或电子零件、组件和设备。

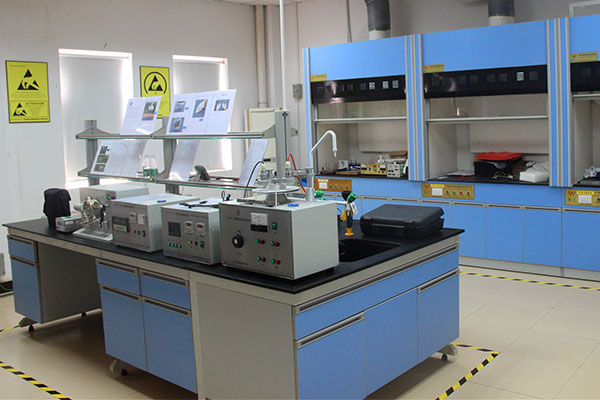

优科检测是专业第三方防静电检测机构，实验室具备ANSI/ESD S20.20-2021标准CNAS检测资质和检测能力，可提供第三方ANSI/ESD S20.20-2021检测服务，并可出具国内国际权威认可的中英文检测报告。

ANSI/ESD S20.20-2021标准概述

ANSI/ESD S20.20-2021标准规定了防止静电放电损害的必要措施，特别适用于易受大于或等于100V人体模型（HBM）和200V充电设备模型（CDM）静电放电损坏的电子元件和设备。标准的核心内容包括：

1. 电气或电子零件、组件和设备的保护：标准适用于制造、加工、组装、安装、包装、标记、检修、测试、检查和运输等各个环节。

2. 孤立导体保护：标准要求将孤立导体上的电压限制在35V以下，以防止静电放电损害。

3. 严格的敏感度等级要求：对于需要更严格敏感度等级的设备，标准建议采取额外的防护措施或提高管控标准，确保设备仍符合标准要求。

4. 例外情况：标准不适用于电引爆装置、易燃液体或粉末，因这些场景需特殊处理。

ANSI/ESD S20.20-2021检测项目

电阻、静电衰减期、静电电量、人体电压、泄漏电压、泄漏电流。

ANSI/ESD S20.20-2021技术要求

接地/等电位连接的技术要求

- 测量规范：ANSI/ESD S6.1；

- 设备接地系统：阻抗＜1.0Ω；

- 功能性接地系统：至设备接地导体＜25Ω；

- 等电位连接系统：＜1.0x10^9Ω。

人员接地系统的技术要求

- 测量规范：ANSI/ESD S1.1、ANSI/ESD STM 97.1、ANSI/ESD STM 97.2、ESD TR53；

- 手腕带系统：＜3.5x10^7Ω；

- 鞋具-地板系统：＜1.0x10^9Ω，峰值＜100V。

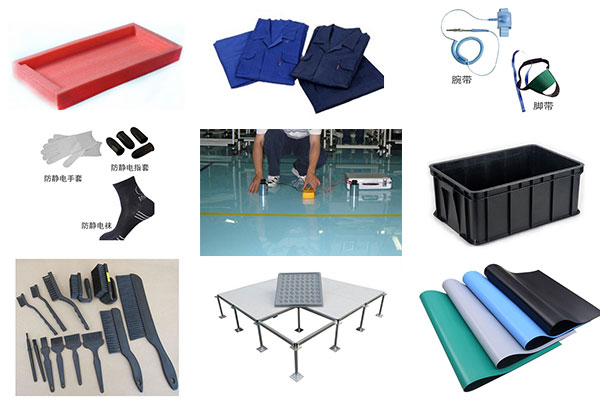

EPA内的ESD控制物品的技术要求

工作台面

- 测量规范：ANSI/ESD STM 4.1；

- 技术指标：点对点＜1.0x10^9Ω，点对接地端＜1.0x10^9Ω。

手腕带线

- 测量规范：ANSI/ESD S1.1；

- 技术指标：0.8x10^6Ω~1.2x10^6Ω。

手腕带腕带部分

- 测量规范：ANSI/ESD S1.1；

- 技术指标：内侧＜1.0x10^5Ω，外侧＞1.0x10^7Ω。

手腕带接地端子（非监控型）

- 测量规范：ANSI/ESD S1.1；

- 技术指标：接地电阻＜2Ω。

鞋具

- 测量规范：ANSI/ESD STM 9.1；

- 技术指标：点对接地端＜1.0x10^9Ω。

导电鞋带系统

- 测量规范：ANSI/ESD STM 9.2；

- 技术指标：点对接地端＜1.0x10^9Ω。

地板

- 测量规范：ANSI/ESD STM 7.1；

- 技术指标：点对点＜1.0x10^9Ω，点对接地端＜1.0x10^9Ω。

座椅

- 测量规范：ANSI/ESD STM 12.1；

- 技术指标：点对接地端＜1.0x10^9Ω。

离子静电消除器

- 测量规范：ANSI/ESD STM 3.1；

- 技术指标：衰减时间用户自定义，-35V＜平衡电压＜+35V。

货架（用于存放未被保护的ESDS物品）

- 测量规范：ANSI/ESD STM 4.1；

- 技术指标：点对点＜1.0x10^9Ω，点对接地端＜1.0x10^9Ω。

搬运设备（工作表面）

- 测量规范：ANSI/ESD STM 4.1；

- 技术指标：点对点＜1.0x10^9Ω，点对接地端＜1.0x10^9Ω。

电焊/电拆焊工具

- 测量规范：ANSI/ESD STM 13.1；

- 技术指标：端头对地＜2Ω，尖端电压＜20mV，尖端漏电＜10mA。

静电控制工作服

- 测量规范：ANSI/ESD STM 2.1；

- 技术指标：点对点＜1.0x10^11Ω。

可接地的静电控制工作服

- 测量规范：ANSI/ESD STM 2.1；

- 技术指标：点对可接地点＜1.0x10^9Ω。

接地工作服系统

- 测量规范：ANSI/ESD STM 2.1；

- 技术指标：点对接地端＜1.0x10^9Ω。

静电防护包装要求

导电包装

- 测量规范：ANSI/ESD STM 11.11 or ANSI/ESD STM 11.12 or ANSI/ESD STM 11.13；

- 技术指标：＜1.0x10^4Ω。

耗散包装

- 测量规范：ANSI/ESD STM 11.11 or ANSI/ESD STM 11.12 or ANSI/ESD STM 11.13；

- 技术指标：≥1.0x10^4Ω to ＜1.0x10^11Ω。

放电屏蔽（仅限袋子）

- 测量规范：ANSI/ESD STM 11.31；

- 技术指标：＜20nJ。
