试验目的
电容纹波电流试验旨在评估电容器在高温条件下的耐纹波特性。通过模拟实际工作环境中的纹波电流情况，测试电容器在长期使用中的性能和寿命，为电容器制造商和用户提供可靠的质量依据。
试验条件
- 温度: 一般设定为105℃
- 时间: 通常至少为1000小时
- 纹波电流: 1倍额定纹波电流值
- 电压: 施加的直流电压和纹波交流峰值电压之和应小于或等于电容器的额定电压。上电顺序为先加直流电压，再加纹波电流。
纹波电流确定
在试验之前，需确定实际的纹波电流。电容器的纹波电流在不同频率下的系数各不相同，不能单纯依据电容器厂家提供的纹波电流值，还需考虑试验用纹波电源的频率。例如，某厂家提供的允许纹波电流为1180mA，条件为105℃/100KHz，但纹波电源的频率不同，则对应的纹波系数也不同。因此，实际的纹波电流应为允许的纹波电流乘以对应的纹波系数。
除了频率，实际试验的纹波电流还与试验温度相关。一般情况下，电容纹波试验在105℃进行，而电容器厂家通常只提供105℃时的允许纹波电流。当试验条件不是105℃时，还需向厂家确认温度系数，以明确试验时的纹波电流。
试验步骤
1. 连接测试板和纹波电源：确保交直流电流电压处于归零状态后，打开纹波电源开关。
2. 上电顺序：先加直流电压，再加交流电流。操作时，可以先加一个小的直流电压（3V-5V），然后加交流电流，交流电压由交流电流自动获得。
3. 调整电压和电流：以额定电压为63V的电容为例，纹波试验时，直流电压与交流电压之和要小于或等于63V。缓慢加大交流电流及交流电压，待交流电流加到1180mA时，稍等片刻待交流电压稳定，继续缓慢加大直流电压，使交流电压与直流电压之和接近或等于63V。

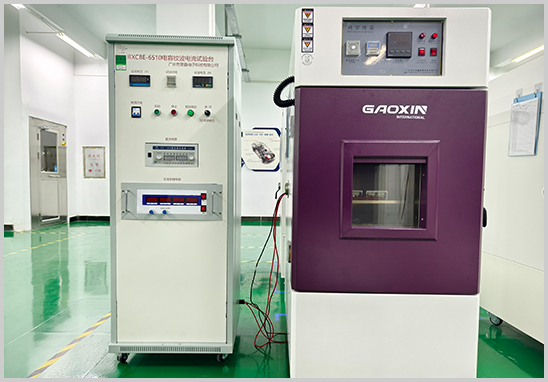

优科检测是专业的第三方电容器认证检测机构，实验室配备了电容纹波电流试验台，可在直流电压上叠加纹波电流信号，对脉冲电容器、电力电容器、母线电容器、电解电容器等进行纹波寿命试验。通过模拟电容器的实际工作条件，测定被测电容器的使用寿命，为电容器制造商提供产品可靠性设计的确切参数，同时也为用户提供产品的真实质量依据。
设备试验能力
- 直流偏压: 0～2000V可调，最大输出电流0.2A
- 输出纹波电流: 0～500.0A RMS可调
- 纹波波形: 基本正弦波
- 输出纹波电压: 0～30V可调，真有效值显示
- 纹波频率: 2KHz、5KHz、8KHz、10KHz四档可选
