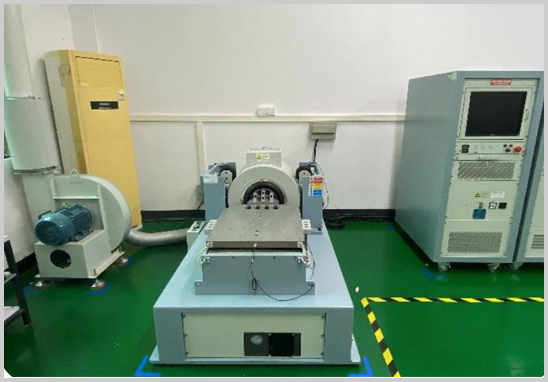

作为具备AEC-Q200标准CNAS全项检测资质和CNCA发证能力的第三方检测机构，我们专注于为汽车被动元件提供全项AEC-Q200认证测试服务。针对车规电容的振动试验，实验室严格依据国际标准搭建专业测试平台，配备高精度振动台系统（10-2000Hz频率范围）及标准PCB夹具，可模拟车辆行驶中极端振动环境，确保产品符合车规级可靠性要求。
1. 验证电容在车辆行驶振动环境下的结构完整性；
2. 检测焊点/引脚在机械应力下的抗疲劳性能；
3. 评估长期振动对电容电气特性的影响；
4. 预防因机械共振导致的元件失效风险；
5. 满足AEC-Q200标准对被动元件的强制检测要求。
核心标准：
- AEC-Q200 Rev H 第4.3章机械应力要求
- MIL-STD-202G Method 204（机械振动）
特殊测试条件：
- 振动频率：10Hz→500Hz→2000Hz（对数扫描）
- 加速度：5g（均方根值）
- 持续时间：3个相互垂直方向各12周期（单方向20分钟）
- PCB规格：8"×5"×0.031" FR4基板，按标准固定点布局
1. 夹具系统配置
- 采用标准测试PCB（7+2固定点布局）
- 被测电容安装位置：距最近固定点≤2英寸区域
- 使用镀金测试焊盘确保接触可靠性
2. 振动参数设置
| 参数项 | 技术要求 |
| 振动模式 | 正弦扫频 |
| 频率范围 | 10-2000Hz |
| 加速度 | 5g±10% |
| 扫频速率 | ≤1 octave/min |
| 轴向要求 | X/Y/Z三轴独立测试 |
3. 失效判定标准
试验后需通过：
- 外观检查（无开裂/脱焊/结构变形）
- 电性能测试（容值变化≤±10%）
- ESR变化量≤初始值20%
- 绝缘电阻符合规格书要求
本试验方案适用于各类汽车电子被动元件：

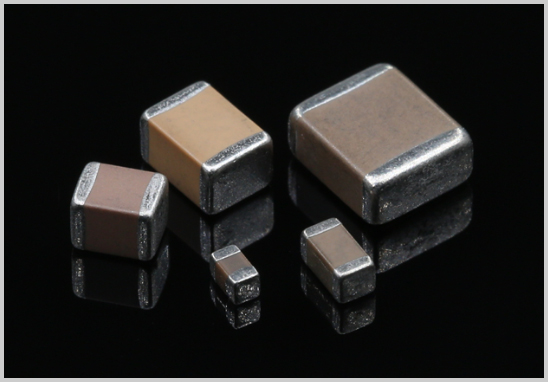

- MLCC/铝电解/薄膜电容器
- 功率电感/高频变压器
- PTC热敏电阻/NTC温度传感器
- 压敏电阻/自恢复保险丝
- 晶体振荡器/滤波器元件
