文章来源 : 广东优科检测 发表时间：2019-04-24 浏览数量：

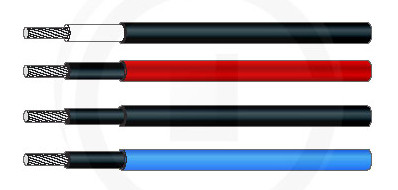

UL4703是光伏电缆的UL认证测试标准，那么光伏电缆UL4703认证有哪些测试项目呢？广东优科检测是UL授权的第三方检测认证实验室，能够提供光伏电缆UL认证检测和技术咨询服务，接下来为大家介绍UL4703光伏电缆UL认证测试项目及测试要求。
| 序 号 | 测 试 项 目 | 测试条件 | 要求 |
| 1 | VW-1耐燃测试 | 测试方法：UL 2556 取试样长18INCH或457MM，置于专用实验设备内，试验火焰高度100-125MM，火焰蓝色锥体高 35MM，尖端温度 816℃以上，铺垫物未脱脂棉花 6-15MM，试样供火 5次，每次15S，间隔15S。 | 火焰60S内熄灭，指示旗燃烧不超过25%，产生的滴落物不将铺垫物点燃 |
| 2 | 冷弯测试 | 测试方法：UL 2556 试样在规定温度的低温箱中放置4小时之后，在-40℃下将试样缠绕在一根规定直径的试样棒上6匝缠绕速度为每3秒1匝( 每18+/-3 秒6匝)，相邻的匝相互接触，通过观察外表面圆周的凹陷发现材料内部的开裂情况。 | 外表面和绝缘外表面无裂纹 |
| 3 | 热变形测试 | 测试方法：UL 2556 取样25mm，量得成品绝缘厚度T1，在规定的温度中预热1H。 将试样放置在量表的测砧上1H，读出厚度T2(对于管状试样T2应减去金属导体直径，除以2所得值 )。 | 绝缘层厚度的变形率不得超过50% |
| 4 | 热冲击 | 测试方法：UL 2556 将试样在规定直径的试棒上紧密缠绕六匝(除大尺寸护套线另有规定外)。将试样放进充分通风空气循环式烘箱中加热1小时使试样温度达到121+/-1.0℃，取出试样，观察试样外表面圆周的凹陷来发现绝缘或护套情况。 | 外表面和绝缘外表面无裂纹 |
| 5 | 印字的耐久性 | 取试样2PCS。一条按老化测试的标淮放入烤箱中老化，另外一条放在23±5℃的室温中24H。用带有毛毡的铁块 ( 不含毛毡重450±5g，长50mm，宽25mm，工艺性毛毡厚1.2mm)在带有印字的线材上来回擦三次，单边距离为50mm，一次往返时间为5-10s。 | 印字不能模糊 |
| 6 | 冷冲击测试 | 测试方法：UL 2556 测试温度：-40℃ | 护套内、外表面和绝缘外表面不应有裂纹 |
| 7 | 火花测试 | 测试方法：UL 2556 额定电压：2000V | 1000V，不击穿 |
| 8 | 耐日光测试 | 测试方法：UL 2556 成品电缆的样品应当氙弧装置中暴露出720小时，水的 PH值应在4.5--8.0之间。每个周期应进行102min的光和 18min的光和水喷淋样品。 | 取出后放在常温中 16-96h后抗张和伸长不应低于 80%。 |
| 9 | 绝缘阻抗测试 | 测试方法：UL44 额定电压：1000V 105℃，125℃，150℃分别放置与对应的 113℃，133℃，158℃老化箱中 | 电缆1000V必须符合 2000V绝缘阻抗 |
| 10 | 温升测试 | 测试方法：UL 2556 | 温升不超过 30℃ |
| 11 | 绝缘层抗强度（老化前） | 测试方法：UL 1581 取适当试样，在中间处作25mm长标记，安装在线材拉力机上以500Mmm/min的速度进行伸展。 | ≥1.056kgf/mm2 |
| 12 | 绝缘层抗强度（老化后） | 测试方法：UL 1581 老化条件：烘箱温度 136+/-2 ℃ 测试时间：168H | 老化后为老化前的 65%以上 |
| 13 | 长期绝缘阻抗 | 将试样置于常温空气中，用DC500V的直流电压测试线材各极导体之间，测试时间168小时。 | |
| 14 | 常温水中绝缘阻抗 | 将试样置于常温自来水中，用DC500V的直流电压测试线材各极导体之间，各导体与水之间测试时间 1-5分钟。 | 在20℃水中绝缘阻抗值至少是50MΩ/KM |
| 15 | 介电质测试 | 将成盘试样浸入水中，两端伸出水面，且各剥去 150mm长，试验电路一头与导体连接，一头与电极接触。高压机升压，60s后不得小于额定电压1500v的100%，10s后不得大于额定电压的100%，无论如何不得大于 500V/s，升到额定电压1500v后保持60s，尔后以升压的方式降压。 | 无击穿现象 |
| 16 | 空气中绝缘阻抗 | 将试样置于常温空气中用 DC500V直流电压测试线材各极导体之间，测试时间 1-5分钟。 | 50MΩ/KM以上 |
| 17 | 水平燃烧测试 | 测试标淮：UL 2556 供火3次，火焰 60s内熄灭。 | 滴落物不能将棉花铺垫物点燃 |
以上就是关于UL4703光伏电缆UL认证测试项目及测试要求的介绍，如果您有光伏电缆需要办理UL认证，或想了解光伏电缆UL认证费用和认证时间，欢迎联系广东优科检测工程师！
