为什么必须做防静电工程检测？

1. 静电风险具有“隐蔽性+延迟性”

静电放电（ESD）对电子器件的损伤具有典型特点：

- 不一定立即失效（潜在失效）

- 难以通过常规功能测试发现

- 后期可能演变为批量质量问题

仅靠“目测合格”或“材料合格证明”无法替代系统检测。

2. 标准与客户审核的刚性要求

当前主流ESD控制体系均要求验证与记录：

- SJ/T 10694-2022（电子行业防静电规范）

- ANSI/ESD S20.20-2021（国际主流ESD控制标准）

- IEC 61340-5-1:2016（国际电工标准）

关键点：

这些标准不仅要求“有措施”，更要求“可测量、可验证”。

3. 工程验收必须有量化依据

防静电工程属于功能性工程，其验收必须基于：

- 电阻测试数据

- 系统性能测试（如人/鞋/地系统）

- 第三方检测报告（CMA/CNAS）

否则无法完成：

- 竣工验收

- 客户交付

- 责任界定

第三方防静电工程检测能解决哪些实际问题？

1. 验证接地系统是否有效（避免“假接地”）

常见问题：

- 接地线连接但未真正接地

- 多点接地形成回路

- 接地电阻不达标

2. 判断材料是否处于正确电阻区间

防静电材料必须处于合理范围：

- 导电型：低电阻（易泄放）

- 耗散型：受控释放

- 绝缘型：不可用于ESD敏感区域

检测可以避免“选材错误”导致系统失效。

3. 验证系统联动效果（重点）

单个产品合格 ≠ 系统合格

必须验证：

- 人 + 鞋 + 地面系统电阻

- 人体电压（Walking Test）

4. 识别ESD控制盲区

如：

- 工位设备未接地

- 包装材料屏蔽性能不足

- 离子设备性能衰减

防静电工程常见检测对象

1. 接地与基础设施

- 防静电接地桩

- 辅助接地线

2. 地面系统

- 防静电地板 / 地坪

- 防静电陶瓷砖

- 活动地板

3. 人员防护系统

- 防静电服 / 鞋 / 袜

- 手腕带 / 脚带

- 手套 / 指套

4. 工位与设备

- 工作台 / 台垫

- 货架 / 周转车 / 椅子

- 焊接设备 / 手持工具

5. 包装与物流系统

- 防静电袋 / 屏蔽袋

- 周转箱 / 托盘 / 泡棉

- IC包装管 / 元件盒

6. 静电消除设备

- 离子风机 / 离子枪 / 离子棒

防静电工程检测标准与项目

1. 接地系统

适用标准：

- SJ/T 10694-2022

- ANSI/ESD S6.1（接地）

- IEC 61340-5-1

主要项目：

- 接地电阻

- 辅助接地电阻

典型要求：

- 主接地：＜10Ω（工程常用控制值）

- 人员/设备接地路径：需满足标准规定的系统电阻

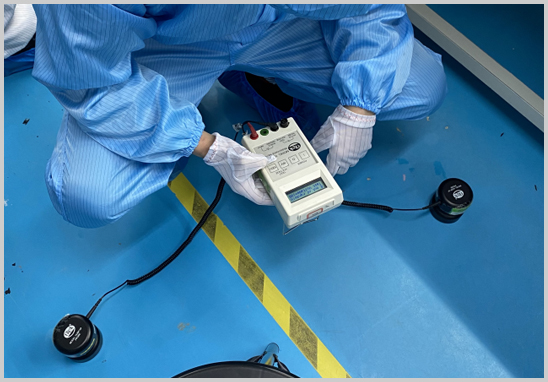

2. 地面系统

关键测试项目：

- 点对点电阻（Rp-p）

- 点对地电阻（Rg）

- 人/鞋/地系统电阻（System Resistance）

- 行走人体电压（Walking Voltage）

重要说明：

不同标准对电阻范围要求不同，需按项目选用：

- SJ/T 10694 / ANSI/ESD S20.20：

  R ≤ 1×10⁹Ω（控制上限）

- IEC 61340体系：

  部分场景更严格（如Rp-p ≤ 1×10⁸Ω）

- GB 50944（工程规范）：

  提供区间范围（10⁴~10⁹Ω）

实际判定需按“合同/客户标准优先”。

3. 人员接地系统（腕带/鞋）

手腕带：

- 系统电阻：＜3.5×10⁷Ω

- 串联电阻：约1MΩ（安全设计）

防静电鞋：

- 人/鞋系统电阻：＜1×10⁹Ω

重点：必须做“穿戴状态测试”，不能只测单品。

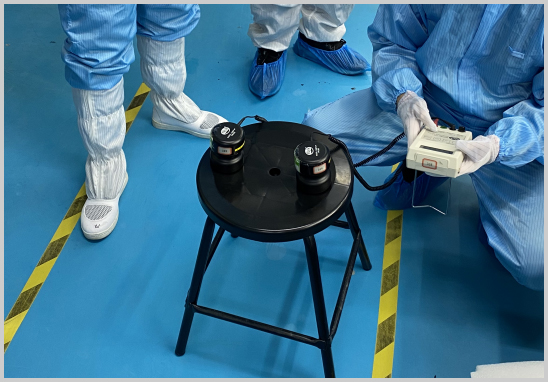

4. 工作台及设备

测试项目：

- 点对点电阻

- 接地电阻

要求：

- 一般控制在＜1×10⁹Ω

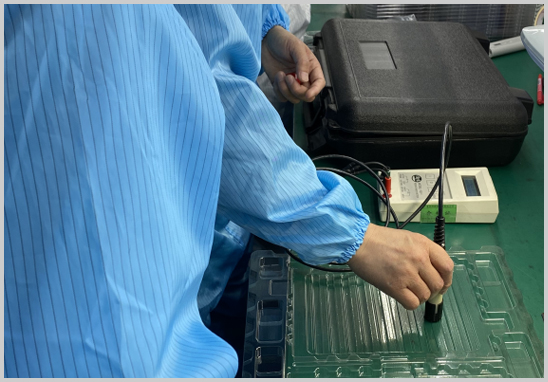

5. 包装材料（关键风险点）

测试项目：

- 表面/体积电阻

- 静电屏蔽性能

- 电荷量

典型指标：

- 电阻范围：10⁴~10¹¹Ω

- 屏蔽能量：＜20nJ

6. 离子化设备

测试项目：

- 静电消散时间

- 平衡电压（残余电压）

典型要求：

- 消散时间：＜20s

- 残余电压：＜±35V

防静电工程第三方检测流程

Step 1：需求确认

- 工程类型（新建/验收/复检）

- 检测范围（全项/重点区域）

Step 2：检测方案制定

- 确定依据标准（国内/国际）

- 确定测试点位与数量

Step 3：现场检测

- 使用校准合格仪器

- 按标准方法测试（如STM方法）

Step 4：数据分析

- 按对应标准判定

- 输出不合格项及风险等级

Step 5：报告出具

- 出具CNAS报告（国际互认）

我们的服务能力

1. 资质能力

- CNAS&CMA认可实验室

2. 检测能力覆盖

覆盖完整ESD控制体系：

- 接地系统

- 地面系统

- 人员防护

- 包装与物流

- 离子设备

3. 标准体系覆盖

- 国内标准（SJ/T、GB）

- 国际标准（ANSI/ESD、IEC）

4. 工程导向服务

不仅检测，还提供：

- 不合格原因分析

- 整改建议

- 复检支持

防静电工程检测常见问题解答（FAQ）

Q1：防静电工程必须做第三方检测吗？

严格来说：

- 标准要求“验证”，未强制必须第三方

但在实际工程中：

客户验收/审厂基本都要求第三方报告

Q2：为什么单个产品合格但工程不合格？

因为ESD控制是系统工程：

- 接地 + 材料 + 人员 + 环境

任何一环异常都会导致整体失效

Q3：检测不合格常见原因？

- 接地不良（最常见）

- 地面电阻超标或不均匀

- 人员防护失效

- 离子设备老化

Q4：多久需要复检？

建议：

- 验收阶段：必须检测

- 运行阶段：6~12个月一次

- 关键工位：可增加频次

Q5：报告多久能出？

- 现场检测：1~3天

- 报告周期：3~5个工作日

防静电工程的本质不是“铺材料”，而是建立一个可验证、可控制的静电环境系统。

- 不检测：无法确认系统有效性

- 检测不规范：无法通过验收与审厂

选择具备标准理解能力+现场经验+资质齐全的第三方检测机构，是确保项目合规交付的关键。
