热敏电阻在汽车电子中的应用与车规背景

热敏电阻（Thermistor）是阻值随温度显著变化的敏感元件，依据温度系数方向分为三类主要产品型态，在汽车电子系统中各有明确定位：

NTC热敏电阻（负温度系数型）阻值随温度升高而降低，响应灵敏，广泛用于发动机冷却液温度检测、动力电池温度监控（BMS）、车载空调温控及充电系统热管理。新能源汽车的普及显著扩大了NTC在电池包及电驱系统中的用量。

陶瓷PTC热敏电阻（正温度系数型）在居里温度附近阻值急剧升高，具有自恢复过流保护特性，用于座椅加热元件、后窗除雾加热器及电机启动限流等场景。需注意，聚合物PTC（PPTC，即自恢复保险丝）与陶瓷PTC属不同产品类别，AEC-Q200对其分类适用不同的测试表格，不可混淆。

铂热敏电阻（Pt RTD）以铂的纯金性能提供优异的线性度与精度，常见规格为Pt100和Pt1000，用于排气温度传感、精密温控场景及工业级车载测量系统。

汽车环境对元器件提出了远超消费电子的可靠性要求：宽温工作范围（典型为 -40℃ 至 +125℃ 乃至 +150℃ 以上）、持续振动与机械冲击、高温高湿、ESD防护及长工作寿命，均须经过系统性验证方可纳入量产供应链。这正是AEC-Q200标准存在的根本原因。

AEC-Q200认证的定位与必要性

AEC-Q200（Automotive Electronics Council，汽车电子委员会，Q200系列）是AEC组织专为汽车用无源元器件（被动元件）制定的可靠性鉴定标准，当前有效版本为 Rev E。标准本身并非强制性法规，而是汽车电子行业供应链的自律性质量基准，已成为Tier 1/Tier 2供应商进入全球主机厂供应链的实质门槛。

以下是热敏电阻企业在实际业务中需要AEC-Q200测试报告的典型场景：

供应商资质准入：整车厂或一级供应商在完成供应商审核（SQA/Supplier Quality Audit）时，通常要求被动元器件提供经认可实验室出具的AEC-Q200合格测试报告，作为元器件可靠性资质的客观依据。

新产品导入（NPI）阶段：在产品开发早期完成AEC-Q200认证测试，可锁定合规元器件，规避量产后因元器件变更带来的重新验证风险。

IATF 16949体系下的证据文件：在生产件批准（PPAP）及先期产品质量策划（APQP）过程中，AEC-Q200测试报告可作为设计验证阶段的可靠性验证支撑文件。需注意，AEC-Q200报告本身不等同于PPAP文件，而是其技术支撑证据之一。

年度供应商审核：采购方在年度质量审核中核查元器件来料合规性时，有效期内的认证测试报告可直接提供。

出口欧美日车规市场：国际主机厂供应链普遍认可AEC-Q200体系，CNAS认可实验室出具的报告在ILAC互认框架下具备技术可信度。

AEC-Q200认证测试依据与测试项目

热敏电阻的AEC-Q200认证测试依据 AEC-Q200 Rev E 标准 Table 8（Stress Qualifications for Thermistors: NTC, Platinum, Ceramic PTC）执行，共规定 18项 应力鉴定测试内容。各项测试均引用具体的试验方法标准，不依赖实验室自行判断。

关于"User Specification"的说明：第1项与第15项中的电气测试判定依据为送测方提供的产品规格书，实验室按规格书中标注的参数指标（如25℃标称阻值、B值、精度等级等）进行合格性判定。送测前需确保规格书信息完整、参数定义明确。

关于测试分组：AEC-Q200实际执行时采用分组（Group）方式，不同测试组使用不同批次样品，部分应力项目需在同一样品上串联执行。具体分组方案依据产品类别及标准规定执行，建议委托前与实验室工程师充分沟通。

AEC-Q200认证测试报告办理流程

1. 技术咨询与方案评估

提供产品类型（NTC/PTC/Pt RTD）、封装形式（SMD贴片/THT插件）、温度等级及产品规格书，实验室工程师据此制定测试方案，确认适用的测试分组及样品需求数量。

2. 签订委托协议

双方确认测试方案、报价及工期后签订委托协议。样品按方案要求寄送至实验室，标注清楚型号批次信息。

3. 测试执行与过程记录

依据Table 8规定的应力条件和引用方法标准逐项执行测试，关键节点的过程数据同步留存，作为报告附件依据。

4. 数据汇总与报告出具

全部测试完成后，工程师汇总原始数据，出具包含测试条件、过程数据、结果判定及结论的正式测试报告，加盖CNAS认可印章。

5. 报告交付与技术支持

提供纸质及PDF电子版报告。报告交付后如客户方有技术问询或审厂配合需求，提供后续支持服务。

我们的服务能力

广东优科检测认证有限公司是具备CNAS和CMA认可资质的专业第三方检测机构，在AEC-Q200车规元器件认证测试领域提供以下服务：

检测资质：实验室取得CNAS认可，热敏电阻AEC-Q200认证所涉测试项目纳入CNAS认可范围，所出具报告具备相应认可效力。

产品覆盖：可承接NTC热敏电阻、铂热敏电阻（Pt RTD）、陶瓷PTC热敏电阻的AEC-Q200 Table 8全项测试，覆盖SMD贴片及THT插件两类封装形式。

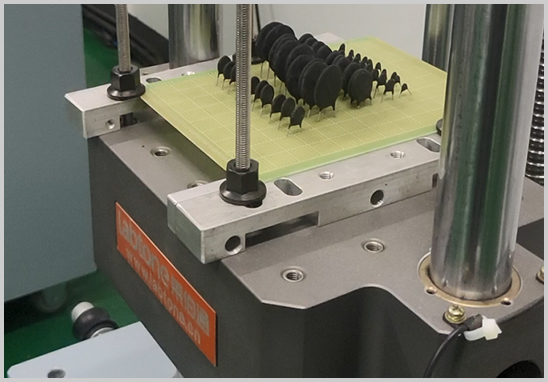

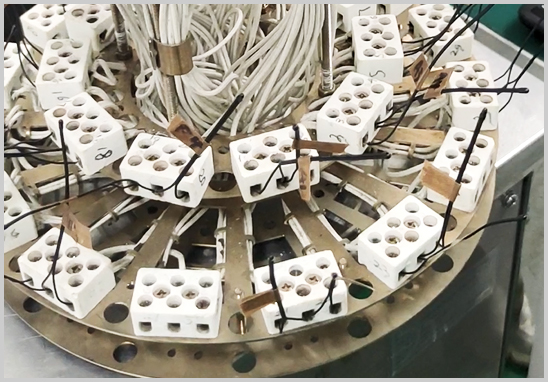

设备能力：具备高低温试验箱、温度循环试验箱、高温高湿试验箱、振动台、冲击试验台、ESD测试系统、精密电阻测试仪等AEC-Q200规定项目所需的全套检测设备。

配套认证资源：实验室同时具备AEC-Q200其他被动元件测试能力（含电容、电感、压敏电阻、晶振等），可为同一供应商的多类元器件提供集中测试服务，减少多点委托的协调成本。

常见问题解答（FAQ）

Q1：陶瓷PTC和聚合物PTC（PPTC）的AEC-Q200测试表格相同吗？

不同。AEC-Q200 Rev E中，陶瓷PTC热敏电阻适用Table 8，而聚合物PTC（自恢复保险丝，PPTC）适用不同表格。两类产品结构原理和失效机理不同，测试项目存在差异，委托前需明确产品类别。

Q2：电气测试的判定依据由谁提供？

第1项（应力前后电气测试）和第15项（电气特性）的判定标准均依据"User Specification"，即由送测方提供的产品规格书。实验室按规格书中定义的参数指标进行合格性判定，因此规格书内容的准确性直接影响测试结果的有效性。

Q3：SMD贴片型和THT插件型热敏电阻的测试差异在哪里？

主要差异体现在端子强度测试：插件型（THT）执行MIL-STD-202 Method 211；贴片型（SMD）执行AEC-Q200-006引出端强度测试，并增加AEC-Q200-005板弯曲测试。其余应力项目基本一致，但ESD、板弯曲等项目的适用性需依据Table 8注释逐项确认。

Q4：AEC-Q200测试报告可以直接用于供应商审核吗？

可以作为元器件可靠性验证的客观依据提交审核方。但需注意，AEC-Q200测试报告是对特定产品型号在特定测试条件下的可靠性鉴定结果，其有效性与产品型号、材料、工艺及生产地一致性相关，如产品发生实质性变更需重新评估是否须补充测试。

Q5：全项测试大约需要多长时间？

由于高温工作寿命（High Temperature Operating Life）等长时序应力项目通常需要数百小时，完整的AEC-Q200全项测试周期较长，一般在数周至数月范围内。建议在产品开发计划阶段提前安排委托，避免影响供应链节点。

Q6：如何准备样品？

样品需为量产代表性批次，封装、材料、工艺与正式供货产品一致。具体数量依据AEC-Q200 Rev E对各测试组的规定执行，委托时实验室工程师将依据测试方案给出明确的样品数量需求。
