在汽车电子系统中，压敏电阻器（Varistor）主要承担过压保护与浪涌抑制功能，广泛应用于车载电源模块、点火系统、车身控制单元（BCU）、雨刮/车窗电机驱动电路等对瞬态电压敏感的场景。汽车电气环境中存在负载突降（Load Dump）、点火瞬变、静电放电等复杂工况，压敏电阻器一旦失效，可能引发下游芯片或控制模块损坏，因此其可靠性验证要求高于常规消费类电子产品。
在正式介绍测试要求前，有一点需要先说明清楚：AEC-Q200本身是美国汽车电子委员会（Automotive Electronics Council）制定的被动元件应力测试规范，而不是类似UL、CQC那样颁发认证证书的认证体系。第三方检测机构针对压敏电阻器开展AEC-Q200测试后，出具的是《应力测试报告》，用以证明送检样品在报告所列条件下完成了相应项目并给出实测结果，行业内习惯将这一过程称为"AEC-Q200认证"，但严格意义上应理解为"按AEC-Q200标准完成的应力鉴定测试"。这一点对企业在客户审核、投标资料准备时如何准确描述测试结果，具有实际意义。
对于压敏电阻器而言，按AEC-Q200标准完成测试，是证明其在高低温循环、湿热、振动、机械冲击等应力条件下仍能保持电气性能稳定的重要依据。在实际业务场景中，压敏电阻器的AEC-Q200测试报告通常用于以下几类需求：
- 供应商准入与验厂：主机厂或Tier1供应商在导入新元器件供应商前，通常要求提供AEC-Q200测试报告作为资质证明材料之一；
- 客户审核与年度复审：部分客户会在年度供应商审核中要求补充或更新压敏电阻器的应力测试数据；
- 产品变更管理（PCN）：压敏电阻器原材料、封装工艺或产地发生变更时，通常需要重新进行部分或全部AEC-Q200项目验证；
- 内部质量体系建设：企业在建立车规级元器件选型和来料检验标准时，也常将AEC-Q200测试结果作为选型依据之一。
需要说明的是，是否需要完整的AEC-Q200测试项目、以及测试结果的具体应用方式，应结合客户规范或项目要求确定，检测机构提供的报告仅反映送检样品在相应测试条件下的表现。
压敏电阻器的AEC-Q200测试依据AEC-Q200 Rev E标准中的Table 10（压敏电阻应力合格条件）执行。该表所列19个项目大致可分为四类，便于理解各项目的验证目的：
- 环境耐受类：高温存储、温度循环、高温高湿偏压、高温工作寿命，用于验证元件在温度和湿度变化下的电气稳定性；
- 机械可靠性类：机械冲击、振动、端子强度（THT/SMD）、板弯曲（SMD），用于验证元件在运输、装配及车辆振动环境下的结构完整性；
- 工艺适配类：耐焊接热、可焊性、耐溶剂测试、外观检查、尺寸检查，用于验证元件与SMT/THT组装工艺及清洗工艺的适配性；
- 电气与安全类：ESD静电测试、电气特性测试、可燃性测试、电气瞬态传导试验，用于验证元件在静电、瞬态电压冲击及阻燃安全方面的表现。
具体测试项目及对应依据如下：
1. 应力测试前后电气测试（依据用户规范）
2. 高温存储（MIL-STD-202 Method 108）
3. 温度循环（JESD22-A104）
4. 高温高湿偏压（MIL-STD-202 Method 103）

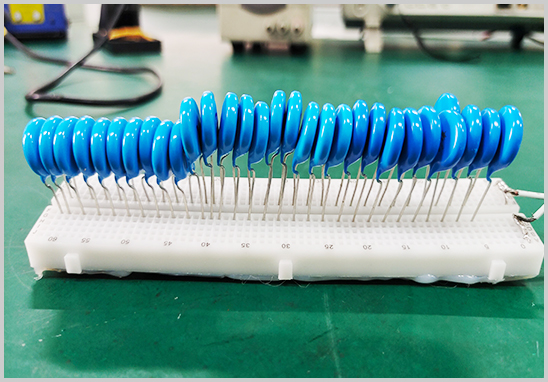

5. 高温工作寿命（MIL-STD-202 Method 108）
6. 外观检查（MIL-STD-883 Method 2009）
7. 尺寸检查（JESD22-B100）
8. 端子强度-THT（MIL-STD-202 Method 211）
9. 耐溶剂测试（MIL-STD-202 Method 215）
10. 机械冲击（MIL-STD-202 Method 213）

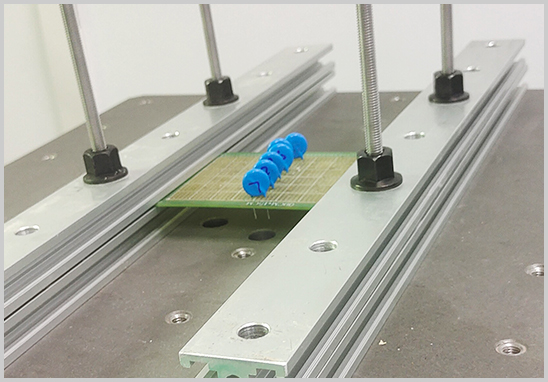

11. 振动测试（MIL-STD-202 Method 204）
12. 耐焊接热（MIL-STD-202 Method 210）
13. ESD静电测试（AEC-Q200-002）
14. 可焊性测试（J-STD-002）
15. 电气特性测试（用户规范）

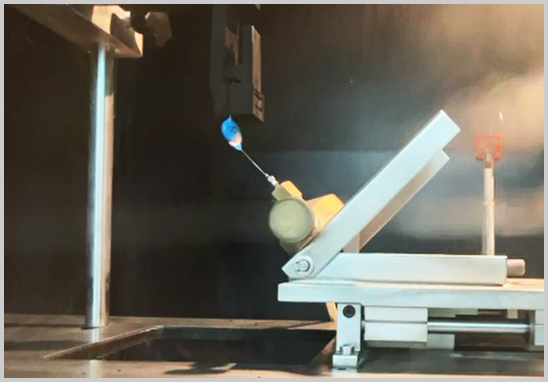

16. 可燃性测试（UL 94或IEC 60695-11-5）
17. 板弯曲测试-SMD（AEC-Q200-005）
18. 引出端强度-SMD（AEC-Q200-006）
19. 电气瞬态传导试验（ISO-7637-1）
以上项目并非在所有场景下都需要全部执行，实际测试范围通常根据压敏电阻器的封装形式（THT/SMD）、客户规范要求及产品应用场景进行组合确定，建议在送检前与检测机构确认具体测试方案。
一般而言，压敏电阻器AEC-Q200测试可参考以下流程开展：
1. 需求沟通：客户提供压敏电阻器产品规格书、封装信息及测试诉求（全项或部分项目）；
2. 方案确认：检测机构根据AEC-Q200 Table 10及客户规范，制定具体测试方案并确认测试标准依据；
3. 样品送检：按测试方案要求准备并寄送足量样品；
4. 实验室测试：按确认的测试项目逐项开展应力测试及前后电气性能比对；
5. 数据整理与报告编制：整理各项测试数据，编制中英文测试报告；
6. 报告交付：报告经审核确认后交付客户，用于内部存档、客户提交或供应商资质证明。
具体测试周期、样品数量等安排会因测试项目组合及产品情况有所差异，建议在送检前与检测机构技术人员沟通确认。
广东优科检测认证有限公司具备CNAS认可资质，实验室具备开展压敏电阻器AEC-Q200 Table 10相关项目的检测能力，可为压敏电阻器生产企业、汽车电子模块厂商、贸易及采购单位提供以下服务：
- 压敏电阻器AEC-Q200全项目或部分项目检测；
- 依据客户规范定制化测试方案；
- 中英文版本检测报告出具；
- 测试过程中的技术咨询与问题分析支持。
出具的检测报告在ILAC-MRA签约成员范围内具有一定的互认基础，具体互认效力应以报告使用地相关方要求为准。
1. 压敏电阻器一定要做完AEC-Q200 Table 10全部19项测试吗？
不一定。实际测试项目组合通常结合封装形式（THT或SMD决定是否需要端子强度、板弯曲等项目）及客户规范要求确定，建议提前与检测机构沟通测试范围，避免委托不必要的项目。
2. AEC-Q200与AEC-Q101、AEC-Q102、AEC-Q104是什么关系？
四者均由汽车电子委员会制定，但适用对象不同：AEC-Q200适用于电阻、电容、电感、压敏电阻、热敏电阻等无源被动元件；AEC-Q101适用于分立半导体器件；AEC-Q102适用于分立光电子器件；AEC-Q104适用于多芯片模块（MCM）。压敏电阻器属于无源元件，对应的测试依据是AEC-Q200。
3. 测试报告可以直接替代主机厂供应商审核吗？
不能简单等同。AEC-Q200测试报告反映的是送检样品在报告所列条件下的实测结果，属于供应商资质材料的一部分，能否满足特定主机厂或客户的完整审核要求，还需结合客户自身的供应商管理规范综合判断。
4. SMD和THT封装的压敏电阻器测试项目是否完全一样？
不完全一样。板弯曲测试（AEC-Q200-005）和引出端强度测试（AEC-Q200-006）主要针对SMD封装，而端子强度测试（MIL-STD-202 Method 211）主要针对THT封装，送检前建议明确产品封装形式以确定适用项目。
5. 测试周期一般需要多久？
测试周期与所选测试项目数量、样品准备及实验室排期情况相关，不同项目组合下周期差异较大，建议在确认具体测试方案后由检测机构给出安排。
6. 报告是中英文双语的吗？能否在境外客户审核中使用？
可根据需要出具中英文版本测试报告。报告在ILAC-MRA签约成员范围内具有一定的互认基础，但具体是否被境外客户或审核方接受，仍需以对方实际要求为准。
