防静电鞋、导电鞋防静电检测哪里可以做?

文章来源 : 广东优科检测 发表时间:2019-04-24 浏览数量:

广东优科检测是获得CNASCMA资质认可的第三方检测机构,具备防静电产品检测资质,可出具防静电检测报告,接下来为大家介绍防静电鞋、导电鞋的防静电检测标准、要求和检测方法



防静电鞋、导电鞋防静电检测


防静电鞋、导电鞋检测标准
防静电鞋、导电鞋依据GB 4385-1995标准进行检测,标准规定了防静电鞋、导电鞋的产品分类、技术要求和试验要求、检验规则、标志、包装、运输、贮存和使用。标准适用于具有防静电性能和导电性能的各类鞋。

防静电鞋产品分类
1、防静电鞋
a) 防静电皮鞋;
b) 防静电布面胶底鞋。
2、导电鞋
a) 导电皮鞋;
b) 导电布面胶底鞋。

防静电鞋检测的技术要求和试验方法
1、电气性能
1.1 防静电鞋 按本标准电阻值的测定方法进行检验,电阻值范围为100kΩ~1000MΩ。
1.2 导电鞋 按本标准电阻值的测定方法进行检验,电阻值不在于100kΩ。

2、物理机械性能
2.1 防静电皮鞋、导电皮鞋应符合QB 1002~1005规定。
2.2 防静电布面胶底鞋,导电布面胶底鞋应符合HG/T 2495规定。

防静电鞋电阻值的测定方法
1、仪器
1.1 试验仪器的电源能输出直流电压100V+2V。测量结果能精确到5%以内,且能保证消耗在测试样品上的能量不大于3 W。仪器的电压表、电流表精度为2.5级,量程能满足测量要求。
1.2 内电极由总重量为4kg,直径为5mm的钢球组成。且使用前必须进行防氧化处理。
1.3 外电极为铜板。使用前必须进行防氧化处理,并用乙醇清洗干净。

2、测试样品的准备
2.1 备样
用乙醇将被测鞋鞋底表面清洗干净。用蒸馏水洗涤鞋底,并按3.1规定的条件,使其干燥。严禁采用会使鞋底受到腐蚀,发胀变形的有机物质进行清洗。不应使鞋底表面受到磨损,在洗干净的鞋底上按图1 所示涂上面积为180mm×40mm的导电层,并放在3.1规定的环境条件下晾干。

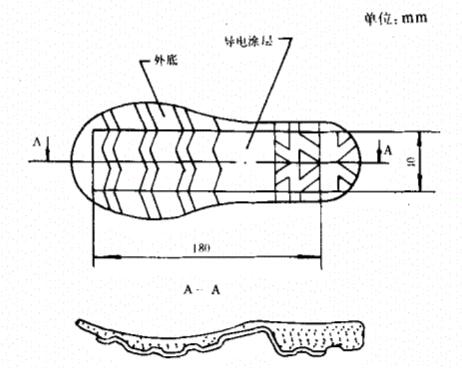

导电涂层的布置部位

图1 导电涂层的布置部位


2.2 导电涂层电阻值的测量
2.2.1 测量导电涂层电阻值的装置由三个导电金属柱组成,金属柱顶部半径为3mm±0.2mm。其中两个柱子相距35 mm±0.2 mm,且用金属线相连。第三个柱子距离另两个柱子连线的中点160mm_+5mm,且与另两个柱子之间绝缘。
2.2.2 将涂好导电层的鞋,放在2.2.1规定的金属柱上。鞋的前掌部分放在相距35mm的两个柱子上,鞋跟部分放在第三个柱子上,必须使三个柱子都与导电涂层接触。然后用1.1规定的试验仪器测量前面两个柱子和第三个柱子之间的电阻,测量电路原理如图2。测量结果,其阻值必须小于1kΩ。



导电涂层电阻值测量电路

图2 导电涂层电阻值测量电路




1—直流电源;2—电压表;3—电流表;4—金属柱;5—绝缘支架;6—试样(鞋内装满钢球);7—导电涂层


3、测试条件

3.1 环境要求

温度:20℃±2℃;

相对温度:30%±3%。
3.2 将试验样品在3.1规定的环境条件下放置24 h以上。
3.3 如果试验不能在3.1规定的环境内进行,则必须在试验样品移出该环境后5min内完成试验。

4、测试步骤
4.1 在试验鞋内按1.2规定装满钢球(如果鞋帮高度不够,装不下全部导电钢球,司用绝缘材料加高鞋帮)。将装好钢球的试验样品放在1.3规定的外电极上,在内、外电极之间接通按1.1规定的直流电源,时间1min。测量电路原理如图3。
4.2 记录或算出达到规定时间后的电压值和电流值。

防静电鞋、导电鞋防静电检测电阻值计算公式………………………………………(A1)
式中:R——鞋的电阻值,Ω;
V——电压表读数,V;
I——电流表读数,A。

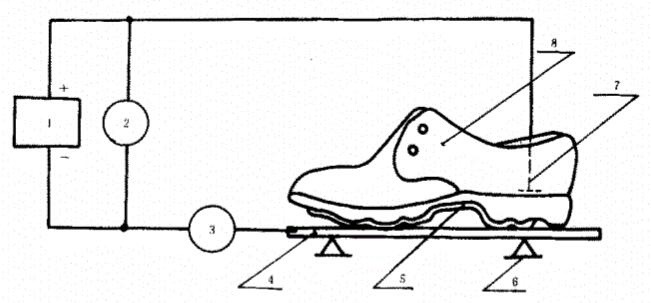

防静电鞋、导电鞋电阻值测量电路

图3 防静电鞋、导电鞋电阻值测量电路




1—直流电源;2—电压表;3—电流表;4—铜板;5—导电涂层;6—绝缘支架;7—内电极(导线顶端焊一片直径大于5mm的铜片置于鞋内);8—试样(鞋内装满钢球)


以上就是关于防静电鞋、导电鞋检测要求和方法的介绍,如果您有防静电鞋、导电鞋需要做防静电检测,欢迎联系广东优科检测工程师!
