广东优科检测是UL授权的第三方检测机构，自有独立检测实验室，UL认证我司测试数据，可提供UL758电子线UL认证、检测和技术咨询服务。接下来为大家介绍电子线UL758认证导体结构设计要求。
下面从导体的大小、导体的形状、导体的温度、导体的接头要求、导体的绞合节距要求这5个方面给大家介绍下UL758标准对导体的一些要求。

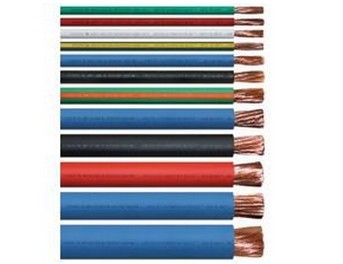

1、导体大小
AWG vs mm2
单位换算：A=(d/25.4)X1000
面积计算：B=nxA2
AWG理论值=49.8813-9.9298logB
UL758标准规定的导体的范围是50AWG - 2000kcmil，这个转换成平方毫米，其范围是0.000497 - 1010mm2。AWG是美式线规，与中国和国际的标准不一样的单位系统。
AWG的数字越大，事实上表示的导体截面越小，50AWG表示的导体直径大小是0.0251mm。早期的时候，为了得到想要的导体结构尺寸，我们会用很多道的拉丝模来把导体一点一点的拉细。这个拉细的过程中，就避免不了会使用很多道的拉丝模，这个时候为了方便现场管理与记忆，就有人用10道拉丝模后的导体、20道拉丝模的导体来称呼。所以拉丝模的个数越多，导体截面也就越细。这也就是今天我们的线规数的数字越大，导体表示越细的原因，因为它表示的是拉丝模的个数。
UL758在规定导体的时候规定了导体的最小结构尺寸，就是标准结构尺寸的98%。同时还规定了这个线规的最大的导体结构尺寸，也就是不能超过上一个线规的标称尺寸。所以你如果想用大的导体来当小的导体用，也是不行的。

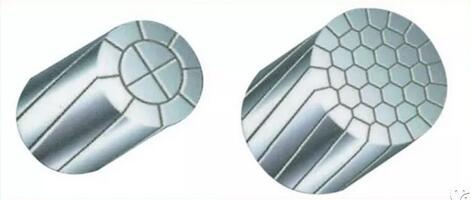

2、都有哪些导体形状？

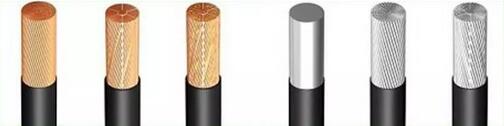

我们再来看758标准对导体结构形状的要求。这个要求，我认为是非常宽泛的，是在我所见的标准中最最宽泛的那一种。宽泛到了什么程度呢？我们一起看看：有实心导体、绞合导体、有铜箔丝导体（就是把细铜丝压成铜片然后包在一根纤维上的导体）、有管状导体、有矩形导体、还有其它简单规则形状的导体、纤维用金属或其他导电材料浸渍或涂覆的纱线可作导体、或可与其他类型的导体组装形成导体、还有电阻丝、电磁线导体，这个够多了吧？更加要命的是，人家还没有规定导体用的材料，你可以是铜，可以是铝，也是可以是什么合金，从这里可以看出58年经历的标准，技术与历史的沉淀是我们普通的标准所无法比拟的。

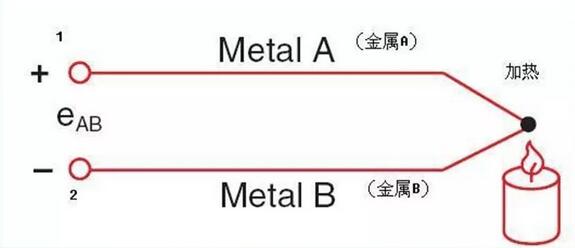

3、导体温度
对导体的使用温度要求，对于铜导体，如果你的单丝直径在0.38mm以下的话，你的最高温度必须控制在150度以下才可以。对于铝导体，最高的使用温度是90度，更是严格。这个温度的要求大家在选择与设计的时候可要注意，不要想当然的就是200度上去了，虽然绝缘材料可以耐受，你的导体不一定可以承受得了哦。
4、导体接头
导体的接头，在UL758标准里有明确的规定，是可以接的，但有一些要求，这里重点讲一下多根导体在接头时要注意的地方。首先你可以团接，就是所有的单丝一起接起来，这个对非柔软的线材是可以的。重要的是对有柔性要求的线材我们如何接？就是一根一根的接，每根接头与下一个接头必须至少相差2个节距以上。
5、导体绞合节距的要求初步

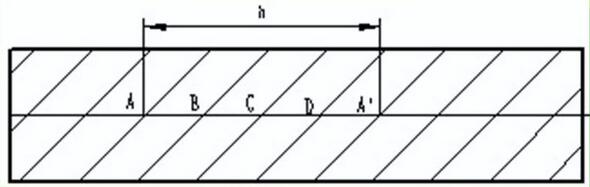

首先UL758标准对导体的绞合节距是有明确的要求的。而且对绞合的方向也有明确的要求。一般情况下，如果没有明确的规定，最外层的绞合方向为左向，就是我们常说的S向。对于束绞铜导体，28AWG及以下更小的导体的绞合节距，UL758标准规定是最大13mm。
UL758标准只规定了偶数号绞合线规的绞合节距，比如：20AWG是最大32mm，22AWG是20mm。假如你的导体是21AWG，你应该用那个节距呢？UL标准也有规定，这里你必须用22AWG规定的绞合节距来控制，也就是你的绞合节距需要控制在20mm以下。
以上就是关于电子线UL758认证导体结构设计要求的介绍，如果您有电线、电缆产品需要办理UL认证，欢迎联系广东优科检测工程师！
