接线端子冲击和振动测试

文章来源 : 广东优科检测 发表时间:2021-08-10

广东优科检测是获得CNAS和CMA资质认可的第三方检测机构,实验室具备IEC 60068-2-27、IEC 60068?2?6标准检测资质和检测能力,可提供接线端子冲击和振动测试服务,并可出具国际认可的CNAS检测报告。

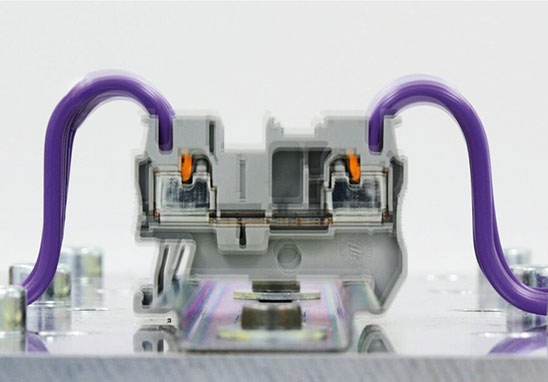

接线端子冲击和振动测试


接线端子冲击和振动测试依据标准

IEC 60068-2-27:2008 《电工电子产品环境试验 第 2 部分:试验方法 试验 Ea 和导则: 冲击》

IEC 60068-2-6:2007 《电工电子产品环境试验 第 2 部分:试验方法 试验 Fc: 振动(正弦) 》


接线端子冲击和振动测试要求

根据 IEC 60068-2-27 进行冲击测试

冲击(强度根据 DIN EN 50155)

执行此测试是为了检查和记录终端连接对不同能量含量的不规则发生冲击的抵抗力。 DIN EN 50155 或 DIN EN 61373(欧洲铁路应用标准)的强度用于模拟轨道交通中的负载。

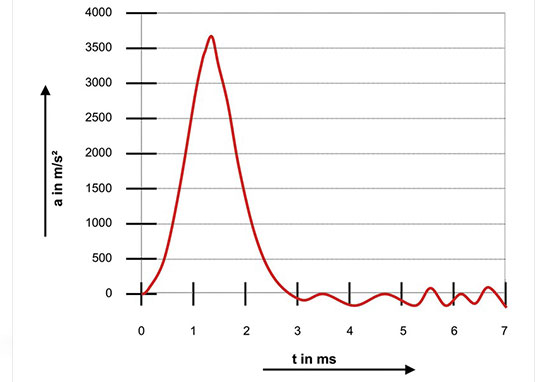

IEC60068-2-27冲击测试


对于冲击的定义,指定了加速度和持续时间。 IEC 60068-2-27 规定了三个空间轴(x、y、z)中的每个轴上的三个正负冲击。模拟加速度达到 50 m/s2,冲击持续时间为 30 ms。端子连接处不得出现影响进一步使用的损坏。在测试期间监控测试对象的接触行为。当应用铁路标准时,不允许超过 1 μs 的接触中断。实现了这种抗冲击性的接线端子,适用于振动最剧烈的应用。

.

根据 IEC 60068?2?6 进行振动测试

该测试用于评估端子连接承受永久振动时的抗振性。谐波、正弦振动应用于测试对象以模拟旋转、脉动或振荡力。测试在三个空间轴 (x, y, z) 中的每一个上执行。


IEC60068?2?6振动测试


在测试中,物体以每分钟一个八度的速度运行在 5 Hz 到 150 Hz 的频率范围内。 r.m.s.加速度值高达 50 m/s2。测试对象在三个轴 (x, y, z) 中的每个轴上测试两个小时。此外,在测试过程中监控电接触。不会对接线端子造成影响其进一步使用的损坏。此外,测试期间不允许接触中断 > 1 μs。


所有连接技术均符合标准要求,不会中断电接触。因此,它们特别适用于必须确保端子连接可靠功能的具有挑战性的应用,即使在遭受最极端的振动时也是如此。


接线端子冲击和振动测试报告办理流程

1. 业务咨询:申请人提供产品资料、图片及测试要求给我司;

2. 工程报价:根据申请人提供的资料,工程师作出评估,并向申请方口头报价;

3. 提供资料:申请方接受口头报价后,测试样品提交到我司;

4. 支付款项:收到样品后向申请方发出书面报价,申请方根据书面报价安排付款;

5. 样品测试:依照所适用的标准进行产品测试;

6. 出具报告:测试完成实验室出具第三方CNAS测试报告,结案。


以上就是关于接线端子冲击和振动测试的介绍,如果您有接线端子产品需要做UL认证、TUV认证、CQC认证、安规测试、环境可靠性测试,欢迎联系广东优科检测工程师!
