ESD地板防静电测试方法

文章来源 : 广东优科检测 发表时间:2021-08-19

ESD地板防静电原理

防静电地板可以将人或设备的静电和空气的电荷及时引导到地面。使累积的静电不会影响产品,起到保护产品的作用。ESD地板防静电测试是非常必要的。使用表面电阻测试仪测量防静电地板上两点之间的电阻和地板上一点与地面点之间的电阻。然后将测得的电阻值与标准值进行比较。判断地板防静电性能是否良好,是否符合防静电要求。

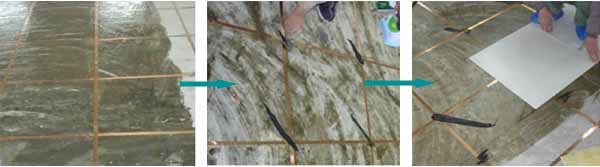

ESD地板施工步骤


1. 在水泥地上铺铜条。涂上一层绝缘胶,便于地板与水泥地板的粘合;

2. 将掺有导电材料的粘合剂涂在铜带连接点上;

3. 将地板铺在水泥地上,此时铜条与地板完全连接,导电。


ESD地板防静电测试步骤

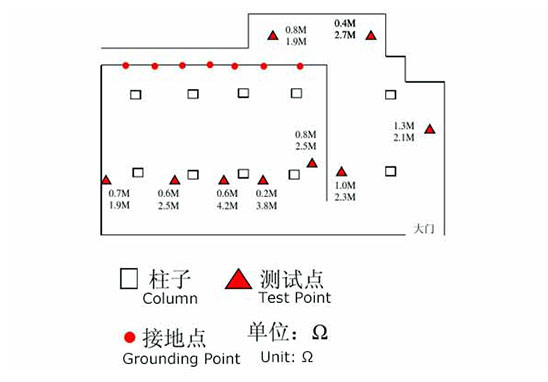

1. 利用厂房内的立柱和墙壁将塑封厂房划分为六个区域,每个区域选择1-2个测量点;

2. 测量各点与接地点之间的电阻,如下页图所示;

3. 测量每个点和相邻楼层的电阻,如下页图所示;

4. 测量两个接地点之间的电阻是否为零,判断接地点之间是否导通;

5. 测量的同时,记录测量结果——注意单位。





ESD地板防静电测试方法

1. 测量地板与接地点之间的电阻

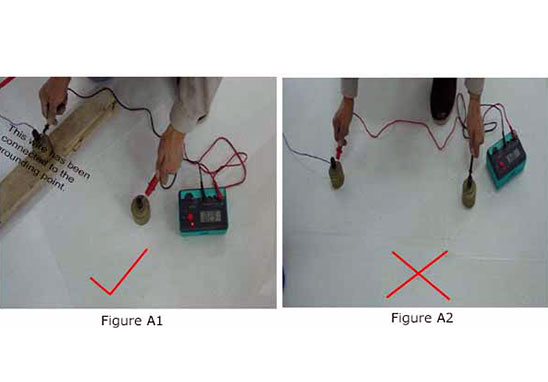

图A1是测量地板和接地点电阻的正确方法。测量时,与接地点相连的端子必须放在木头等绝缘体上。而另一个终端与地板完全接触。此时,表面电阻测试仪上显示的电阻为地板和接地点的电阻;


在图A2中,由于连接接地点和地面的端子已经连接,所以测试仪上显示的电阻不是地面和接地点的电阻。


ESD地板防静电测试方法


2. 测量地板上两个相邻点之间的电阻

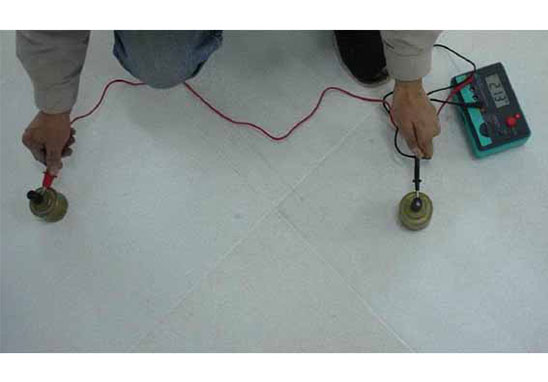

测量时,将两个端子放在相邻的两个楼层,用测试仪测量两点之间的电阻。


因为地板下面的铜条是相互连接的接地网,如果其中之一不与铜条相连导电,此时测得的电阻会较大。


测量地板上两个相邻点之间的电阻


3. 两个接地点之间的防静电测试

测量时,将表面电阻测试仪的两个探头分别与两个接地点充分接触。并测量两点之间的电阻。


多个接地点从铺设在地板下的导电铜条引出。如果铜带形成闭环网络,则在任意两个接地点测得的电阻值应为零。


4. 测量接地点与大地之间的电阻

由于工厂建设,接地点与大地之间的电阻暂时无法测量。


ESD地板防静电测试结果分析

SJ/T 10694标准规定防静电地板与接地点之间的电阻标准值为10^4 ~10^6 Ω。将测得的电阻值与标准值一一比较。如果防静电试验测得的电阻值在标准规定的范围内,则判定地板防静电指标合格。


ESD地板防静电测试机构


广东优科检测是获得CNAS和CMA资质认可的第三方防静电检测机构,实验室具备防静电产品和防静电工程检测资质和检测能力,可提供ESD地板防静电测试服务,并可出具权威认可的CNAS检测报告。
