网络 (R-C/C/R)AEC-Q200认证测试哪里可以做?

文章来源 : 广东优科检测 发表时间:2021-12-09

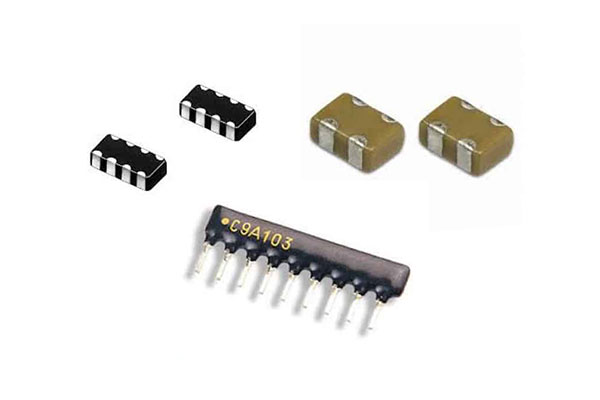

网络 (R-C/C/R)属于无源器件,进入汽车电子领域需要通过AEC-Q200认证测试,广东优科检测是具备AEC-Q200标准全项CNAS检测资质和检测能力的第三方检测机构,可提供网络 (R-C/C/R)AEC-Q200认证测试服务,并可出具国际认可的第三方AEC-Q200测试报告。


网络 (R-C/C/R)AEC-Q200认证测试


网络 (R-C/C/R)AEC-Q200认证需要提供多少样品?

AEC-Q200 Table 1中列出了整个测试要求的样品数量,依据每类产品的测试项目准备样品,特别要求所有测试只接受零失败。


网络 (R-C/C/R)AEC-Q200认证依据AEC-Q200 Table 6进行测试,根据Table 6规定试验项目,可得出引脚产品样品需583PCS;贴片产品样品需643PCS。


由于部分测试还需模拟产品焊接在电路板上的状态,考虑到多种焊接方式,每种条件多加15个样品进行测试。


网络 (R-C/C/R)AEC-Q200认证测试


网络 (R-C/C/R)AEC-Q200认证测试项目

1. Pre- and PostStress Electrical Test 预应力和后应力电气测试

测试方法:用户规格书

附加要求:除非适用的应力参考和表 6 中的附加要求规定,否则都要进行测试。


2. High Temperature Exposure (Storage) 高温存储测试

测试方法:MIL-STD-202 Method 108

附加要求:1000 小时。 在额定温度下(例如 85°C 的零件可以在 85°C 下储存 1000 小时。同样适用于 125°C 的零件。

在测试结束后 24±4 小时进行测量。


3. Temperature Cycling 温度循环测试

测试方法:JESD22 Method JA-104

附加要求:1000 次循环(-55°C 至 125°C) 注意:如果 85C 部分,1000 次循环将在该温度下进行。 在测试结束后 24±4 小时进行测量。 每个极端温度下的最长停留时间为 30 分钟。 1分钟最大过渡时间。


4. Biased Humidity 湿度偏置测试

测试方法:MIL-STD-202 Method 103

附加要求:1000 小时 85°C/85%RH。

电容器网络 - 额定电压

电阻网络 - 10% 额定功率。

在测试结束后 24±4 小时进行测量。


5. Operational Life 工作寿命

测试方法:MIL-STD-202 Method 108

附加要求:1000 小时。 TA=85°C 注:如果 125°C 分 1000 小时。 将处于该额定温度。 额定电压。

在测试结束后 24±4 小时进行测量。


6. External Visual 外观检查

测试方法:MIL-STD-883 Method 2009

附加要求:检查设备结构、标记和工艺。

不需要电气测试。


7. Physical Dimension 物理尺寸

测试方法:JESD22 Method JB-100

附加要求:根据适用的设备详细规范验证物理尺寸。 注意:用户和供应商规范。

不需要电气测试。


8. Terminal Strength (Leaded) 引出端强度(引脚)

测试方法:MIL-STD-202 Method 211

附加要求:仅测试引线设备引线完整性。 条件:A (227g), C (227 克)


9. Resistance to Solvents 耐溶剂性试验

测试方法:MIL-STD-202 Method 215

附加要求:添加水性洗涤化学品 – OKEM Clean 或等效物。 不要使用禁用的溶剂。


10. Mechanical Shock 机械冲击

测试方法:MIL-STD-202 Method 213

附加要求:Method 213 的图 1。条件 C

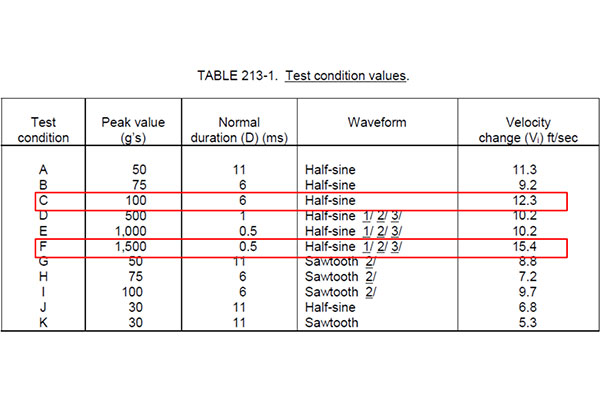

机械冲击测试条件


11. Vibration 振动

测试方法:MIL-STD-202 Method 204

附加要求:5 g 持续 20 分钟,3 个方向各 12 个循环。

注意:5g 持续 20 分钟,3 个方向各 12 个循环。

注意:使用 8"X5" PCB 0.031" 厚,在一个长边上有 7 个固定点,在相对两侧的角上使用 2 个固定点。

零件安装在距任何安全点 2" 以内。测试频率为 10-2000 Hz。


12. Resistance to Soldering Heat 耐焊接热

测试方法:MIL-STD-202 Method 210

附加要求:条件 B 样品没有预热。 注意:单波焊接 - SMD 的程序 2 和器件主体 1.5mm 范围内带焊料的程序 1。


13. ESD 静电放电

测试方法:AEC-Q200-002 or ISO/DIS 10605


14. Solderability 可焊性

测试方法:J-STD-002

附加要求:适用于引线式和 SMD。 不需要电气测试。

放大倍数 50 X。条件:

含铅:方法 A @ 235°C,类别 3。

SMD:a) 方法 B,4 小时 @ 155°C 干热 @ 235°C

b) 方法 B @ 215°C 类别 3。

c) 方法 D 类别 3 @ 260°C。


15. Electrical Characterization 电气特性

测试方法:用户规格书

附加要求:对每批和样本大小要求进行参数测试,汇总显示室温下的最小、最大、平均和标准偏差以及最小和最大工作温度。


16. Flammability 易燃性

测试方法:UL-94

附加要求:V-0或V-1可接受。不需要电气测试。


17. Board Flex 板弯曲

测试方法:AEC-Q200-005

附加要求:支撑时间至少为60秒。


18. Terminal Strength (SMD) 端子强度(表面贴装元件)

测试方法:AEC-Q200-006


19. Salt Spray 盐雾

测试方法:MIL-STD-202 Method 101

附加要求:测试条件 B。


注:预应力电气测试也可作为电气特性。

需要在 250 小时和 500 小时进行 1000 小时测试的间隔测量。


网络 (R-C/C/R)AEC-Q200认证测试


网络 (R-C/C/R)AEC-Q200认证测试验收标准

根据供应商规范,除非在用户组件规范中另有规定。


网络 (R-C/C/R)AEC-Q200认证测试


以上就是关于网络 (R-C/C/R)AEC-Q200认证测试哪里可以做的介绍,网络 (R-C/C/R)AEC-Q200认证包含多项长时间的环境应力测试,整个测试周期大概需要3个月左右,如果您有网络 (R-C/C/R)产品需要做AEC-Q200认证,欢迎联系广东优科检测工程师!
