车规电阻AEC-Q200认证测试项目

文章来源 : 广东优科检测 发表时间:2021-12-01 浏览数量:

AEC-Q200虽然不是强制性的认证制度,但目前已成为公认的车规被动元器件的通用测试标准。车规电阻AEC-Q200认证依据AEC-Q200 REV D标准Table 7表进行测试,需通过所有测试项目且零失败,才能宣称符合AEC-Q200认证的要求。

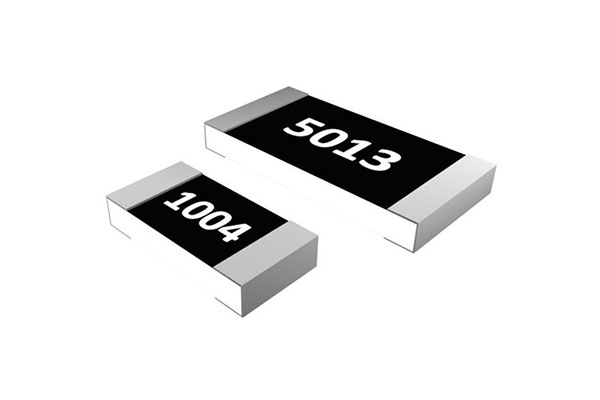

车规电阻AEC-Q200认证测试


广东优科检测是具备AEC-Q200标准CNAS全项检测资质和检测能力的第三方检测机构,可提供车规电阻AEC-Q200认证测试服务,接下来为大家介绍车规电阻AEC-Q200认证测试项目。

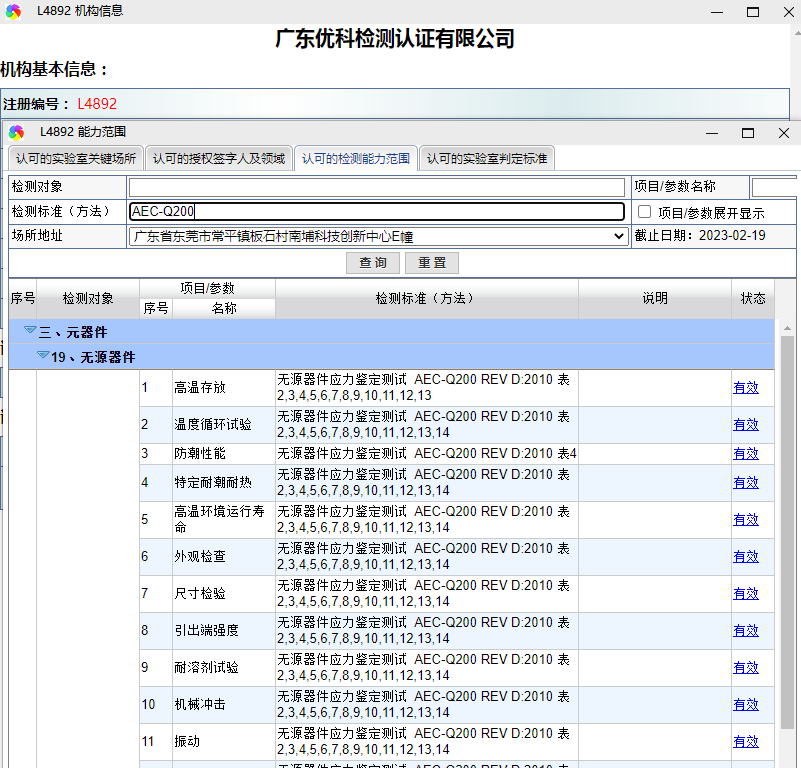

AEC-Q200检测资质


车规电阻AEC-Q200认证的必要性

车规电阻广泛应用于汽车冷暖系统、空气调节、导航娱乐系统、照明、车门、车窗控制系统。对汽车厂和一级供应商来说,使用通过AEC-Q200认证的电子元器件风险小,通常会要求元器件通过AEC-Q200认证;对电子元器件供应商来说,通过AEC-Q200认证,是产品质量与可靠性的保证,能够提高产品竞争力及溢价率。


车规电阻AEC-Q200认证CNAS资质


车规电阻AEC-Q200认证测试项目

1. Pre- and PostStress Electrical Test 预应力和后应力电气测试

测试方法:用户规格书

附加要求:除非适用的应力参考和表 7 中的附加要求规定,否则进行测试。


2. High Temperature Exposure (Storage) 高温存储测试

测试方法:MIL-STD-202 Method 108

附加要求:1000 小时。 @ T=125°C。 不需要通电。

在测试结束后 24±4 小时进行测量。


3. Temperature Cycling 温度循环测试

测试方法:JESD22 Method JA-104

附加要求:1000 次循环(-55°C 至 +125°C)在测试结束后 24±4 小时进行测量。 每个极端温度下的最长停留时间为 30 分钟。 1分钟最大过渡时间。


4. Biased Humidity 湿度偏置测试

测试方法:MIL-STD-202 Method 103

附加要求:1000 小时 85°C/85%RH。

注:规定条件:工作功率的 10%。

在测试结束后 24±4 小时进行测量。


5. Operational Life 工作寿命

测试方法:MIL-STD-202 Method 108

附加要求:条件 D 稳态 TA=125°C,额定功率。

在测试结束后 24±4 小时进行测量。


6. External Visual 外观检查

测试方法:MIL-STD-883 Method 2009

附加要求:不需要电气测试。检查设备结构、标记和工艺。


7. Physical Dimension 物理尺寸

测试方法:JESD22 Method JB-100

附加要求:根据适用的设备详细规范验证物理尺寸。 注意:用户和供应商规范。

不需要电气测试。


8. Terminal Strength (Leaded) 引出端强度(引脚)

测试方法:MIL-STD-202 Method 211

附加要求:仅测试引线设备引线完整性。 条件:A (2.27 kg)、C (227 g)、E (1.45 kg-mm)


9. Resistance to Solvents 耐溶剂性试验

测试方法:MIL-STD-202 Method 215

附加要求:注意:添加水性洗涤化学品 - OKEM Clean 或等效物。 不要使用禁用的溶剂。

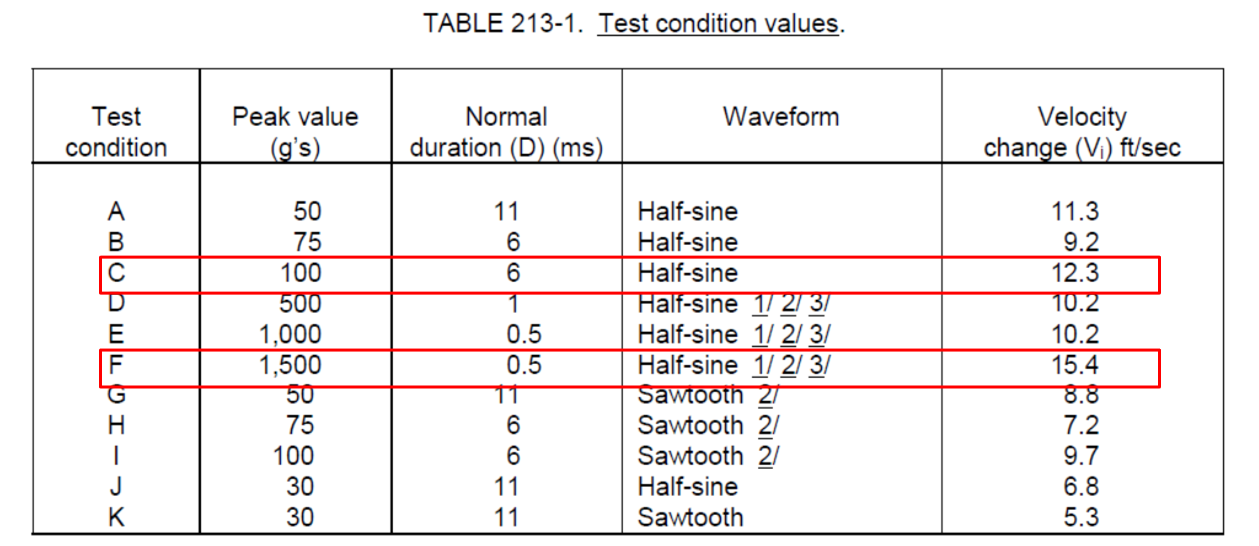

10. Mechanical Shock 机械冲击

测试方法:MIL-STD-202 Method 213

附加要求:Method 213 的图 1。条件 C




11. Vibration 振动

测试方法:MIL-STD-202 Method 204

附加要求:5 g 持续 20 分钟,3 个方向各 12 个循环。

注意:使用 8"X5" PCB 0.031" 厚的 7 个固定点在一个长边上,在相对两侧的角上使用 2 个固定点。零件安装在距离任何安全点 2" 以内。 从 10-2000 Hz 进行测试。


12. Resistance to Soldering Heat 耐焊接热

测试方法:MIL-STD-202 Method 210

附加要求:条件 B 样品没有预热。 注意:单波焊接 - SMD 的程序 2 和器件主体 1.5 毫米范围内带焊料的程序 1。


13. ESD 静电放电

测试方法:AEC-Q200-002 or ISO/DIS 10605


14. Solderability 可焊性

测试方法:J-STD-002

附加要求:适用于引线式和 SMD。 不需要电气测试。

放大倍数 50 X。条件:

含铅:方法 A @ 235°C,类别 3。

SMD:a) 方法 B,4 小时 @ 155°C 干热 @ 235°C

b) 方法 B @ 215°C 类别 3。

c) 方法 D 类别 3 @ 260°C。


15. Electrical Characterization 电气特性

测试方法:用户规格书

附加要求:对每批和样本大小要求进行参数测试,汇总显示室温下的最小、最大、平均和标准偏差以及最小和最大工作温度。


16. Flammability 易燃性

测试方法:UL-94

附加要求:V-0或V-1可接受。不需要电气测试。


17. Board Flex 板弯曲

测试方法:AEC-Q200-005

附加要求:支撑时间至少为60秒。


18. Terminal Strength (SMD) 端子强度(表面贴装元件)

测试方法:AEC-Q200-006


19. Flame Retardance 阻燃性

测试方法:AEC-Q200-001


注:预应力电气测试也可作为电气特性。

需要在 250 小时和 500 小时进行 1000 小时测试的间隔测量。

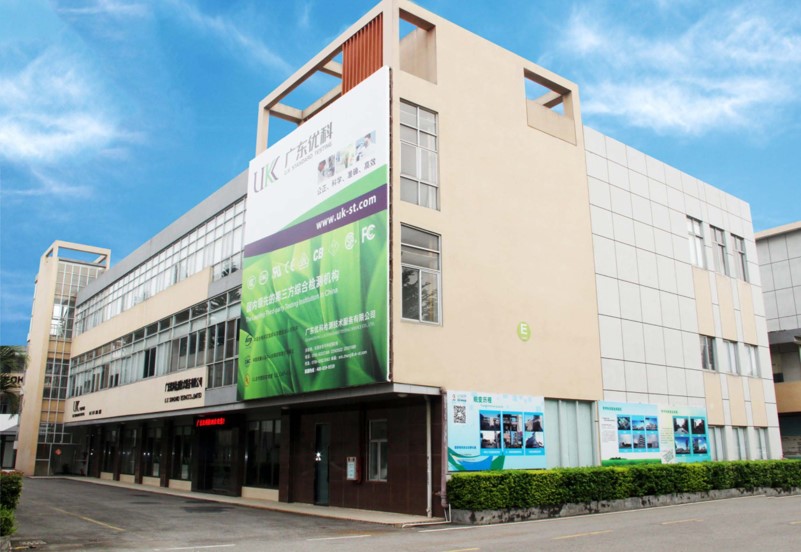

车规电阻AEC-Q200认证测试机构


以上就是关于车规电阻AEC-Q200认证测试项目的介绍,想了解更多车规电阻AEC-Q200认证测试方面的信息,请联系广东优科检测工程师!
