【实验室直击】NTC热敏电阻耐冲击电流能力测试

文章来源 : 广东优科检测 发表时间:2022-01-04

耐冲击电流能力测试是热敏电阻安规认证测试项目,今天小编带大家到广东优科检测实验室来看下NTC热敏电阻耐冲击电流能力测试是怎么做的。


热敏电阻耐冲击电流能力测试

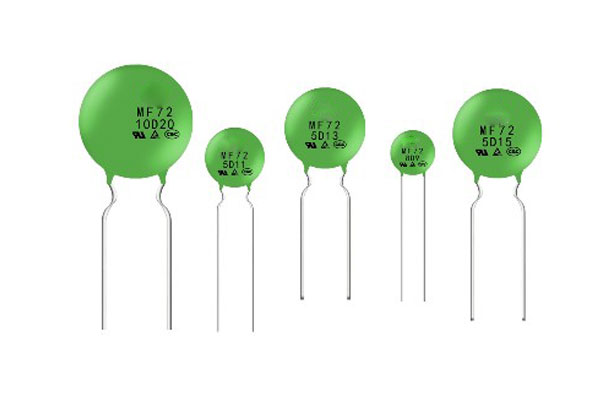

什么是NTC热敏电阻?

通常我们提到的NTC是指负温度系数热敏电阻,简称NTC热敏电阻。又被称为负温度系数热敏电阻,是一类电阻值随温度增大而减小的一种传感器电阻。


热敏电阻耐冲击电流能力测试


NTC热敏电阻的工作原理

简单地来讲NTC与PTC都属于热敏电阻,在电路中都起到保护电路的作用。NTC的初始电阻大,因此对电流的阻碍作用就更大,可以有效地阻挡住尖峰电流,当电路趋于稳定时,NTC电阻就逐渐变小,从而保护电路。NTC:负温度系数热敏电阻,温度越高,阻值越小。


热敏电阻耐冲击电流能力测试


NTC热敏电阻耐冲击电流能力测试方法

测试目的:为了验证产品在实际使用过程中,通电一瞬间内部产生的大电流,其产品耐直击电流的承受能力 。

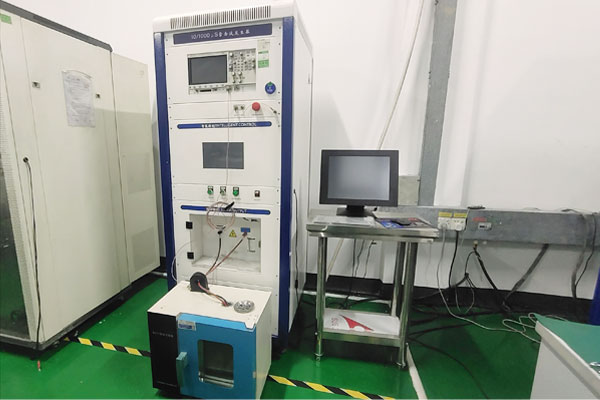

测试设备:耐冲击电流测试仪、安全箱、高压碳棒、温度计

测试温度:环境温度25℃±2℃

测试步骤:

1、在进行此项之前,先测试样品的R25零功率电阻阻值并记录数据。

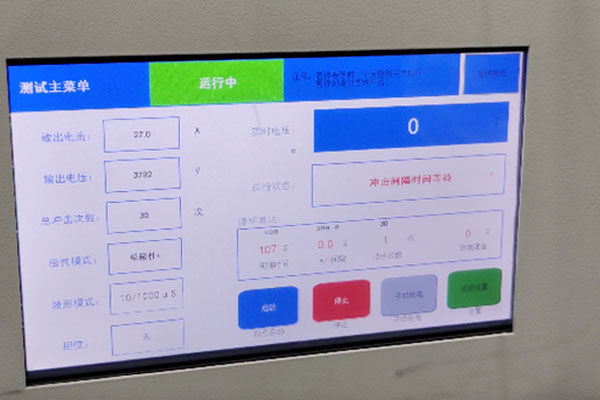

2、设置短路电流波形10/1000us(微秒),最小开路电压1000V, 短路电流峰值25A;

3、设置间隔时间参数为3分钟,循环30次;

4、打开电源,开始测试。


热敏电阻耐冲击电流能力测试


测试判定:

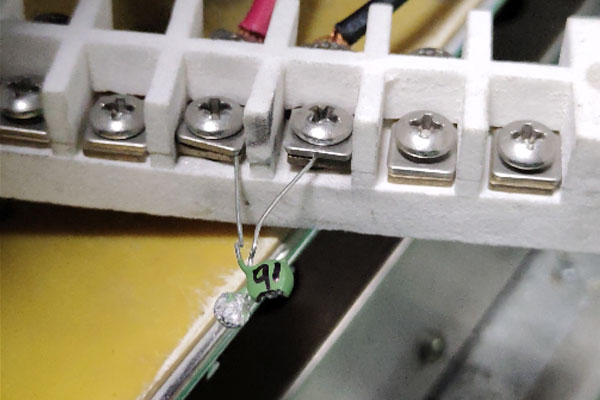

测试过程中,产品未发生爆裂,则测试结果OK,反之,则NG。此款样品,在连续测试三次中,均出现爆裂现象,此项样品,在此项测试中判定不合格。


以上就是NTC热敏电阻耐冲击电流能力测试试验,广东优科检测是具备NTC热敏电阻耐冲击电流能力测试项目、UL认证、TUV认证、CQC认证的测试服务机构,欢迎来电咨询。


以上就是关于NTC热敏电阻耐冲击电流能力测试,希望对大家有所帮助,广东优科检测是UL、TUV、CQC授权的第三方检测认证机构,可提供NTC热敏电阻UL认证、TUV认证、CQC认证及委托测试服务。
