【实验室直击】NTC热敏电阻高低温循环测试

文章来源 : 广东优科检测 发表时间:2022-01-26

NTC热敏电阻作为电源的防浪涌电流保护器,在各种电源器中被广泛使用。然而NTC热敏电阻高低温循环测试的标准及方法又是什么呢?今天小编带大家来到广东优科检测实验室,为大家详细解答。


NTC热敏电阻高低温循环测试

测试标准:

GB/T6663.1《直热式负温度系数热敏电阻器 第1部分:总规范》

IEC60539-1《直热式负温度系数热敏电阻器.第1部分:总规范》

测试设备:恒温恒湿试验箱、高温试验箱、智能寿命试验机、LCR测试仪、秒表、恒温油槽

测试目的:为了验证产品在严酷的高低温环境下的耐受能力及产品性能的稳定性。


热敏电阻高低温循环测试


测试方法:

1、首先,在室温25℃±2℃环境下,用恒温油槽测试产品的R25零功率电阻阻值测试,记录并保持数据。

2、设置恒温恒湿试验箱的温度为-40℃,高温试验箱温度为200℃,等待温度稳定。

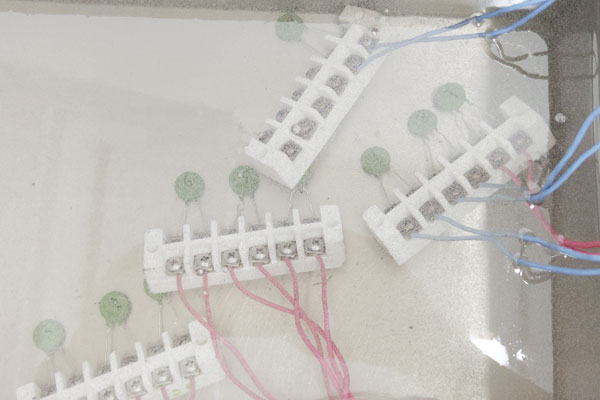

3、将产品接到智能寿命试验机上,并设置参数,低温-40℃,高温200℃,10分钟为一个循环,共计100个循环。


热敏电阻高低温循环测试

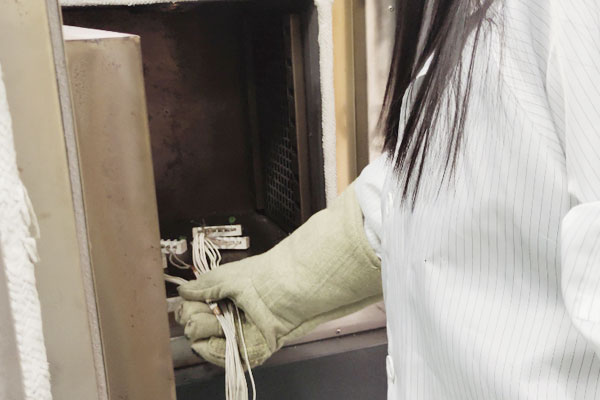

4、开始测试,将产品放入恒温恒湿试验箱体中,等待10分钟后,待智能寿命试验机转移至200℃高温试验箱体中,待产品阻值达到200℃时,用秒表记录-40℃-200℃的时间,用来设定高低温循环时所需要停留的时间。

5、待100个循环测试结束后,需要对样品再次进行R25零功率电阻阻值测试,并对试验前后的阻值数据做对比确认。


热敏电阻高低温循环测试


测试判定:

1、产品外观是否完好。

2、R25零功率电阻阻值是否在标准变化范围内。


以上就是关于NTC热敏电阻高低温循环测试试验,希望对大家有所帮助,广东优科检测是具备CNAS资质的第三方检测认证机构,可提供NTC热敏电阻的高低温循环测试服务,欢迎来电咨询。
