【实验室直击】NTC热敏电阻热时间常数测试

文章来源 : 广东优科检测 发表时间:2022-01-13

热时间常数测试是热敏电阻性能测试中的一个重要测试项目,接下来广东优科检测,就带大家了解下,什么是热时间常数测试以及NTC热敏电阻热时间常数测试怎么做。


热时间常数测试

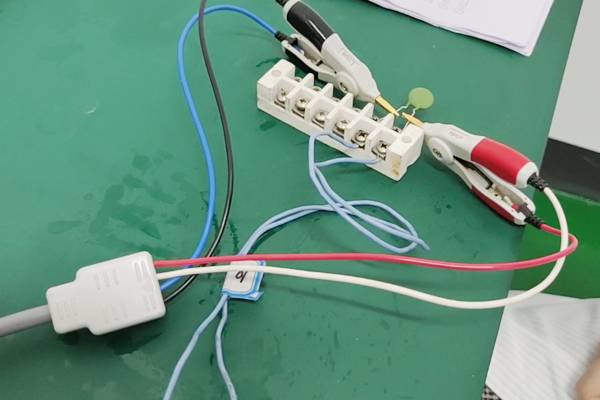

零功率电阻阻值测试:

在做此项测试之前,先要测量热敏电阻器在Tb = (358.15士2) K,Ta = (298.15±2)K和Ti温度下的零功率电阻值。

Ti计算方法:

Ti = Tb - (Tb - Ta) × 0.632。

注:所有的测量应该在元件无自热的条件下(零功率条件)进行。耗散功率、温度偏差和测量设备的误差所产生的测量总误差应不超过详细规范中规定偏差的10%。




自热后冷却的热时间常数定义:

热敏电阻自热后冷却的热时间常数是指,产品在环境温度下,给样品通电后,使样品电压/电流所得的电阻阻值,所得阻值在Tb温度下阻值的60%~80%,并且达到稳定的读数后断电,当热敏电阻器达到温度Tb下的零功率电阻值时计时,直到Ti温度零功率电阻值时停止计时。开始和停止计时之间的时间就是自热冷却后的热时间常数。

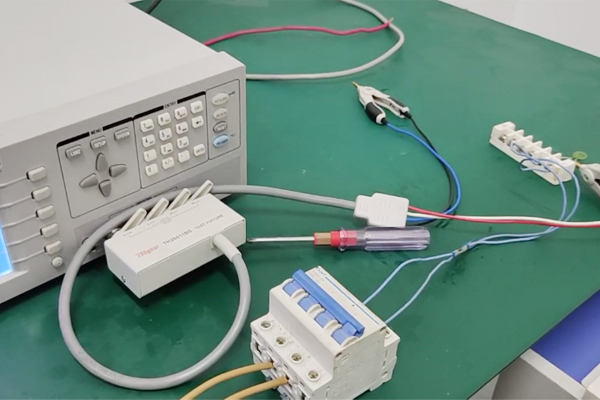

热时间常数测试

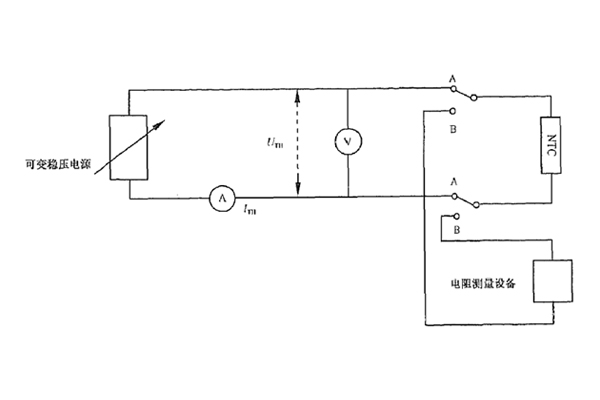

首先,按照标准接好测试电路,将样品接好后,给样品通电、调整电流,使得电压/电流的值在85°零功率电阻的60%~80%之间,并达到稳定,然后断电,开始计时,待零功率电阻跟Ti计算所得的47℃时测试的阻值一样时停止计时。

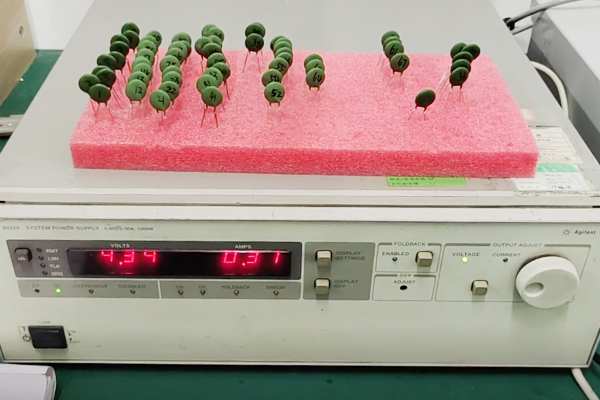

热时间常数测试


其次,记录该时间段就是该样品所需要的时间常数;看是否符合客户宣称的要求。

结果判定:此项测试结果符合客户宣称的小于75S标准要求,结果合格。


以上就是关于NTC热敏电阻热时间常数测试的介绍,希望对大家有所帮助,广东优科检测是UL、TUV、CQC授权的第三方检测认证机构,可提供热敏电阻UL认证、TUV认证、CQC认证及委托测试服务,有相关需求的朋友可以联系我们。
