0769-82327388
文章来源 : 广东优科检测 发表时间:2022-01-13 浏览数量:
盐雾测试的目的是什么,为什么要做盐雾测试?广东优科检测将为您解答。
盐雾测试是一种什么测试呢,我们都知道,盐雾腐蚀是一种常见和破坏性强的大气腐蚀,如果在天然暴露环境下对某产品样品进行试验,待其腐蚀可能要1年,而在人工模拟盐雾环境条件下试验也就是进行盐雾测试,只要24小时,即可得到相似的结果。

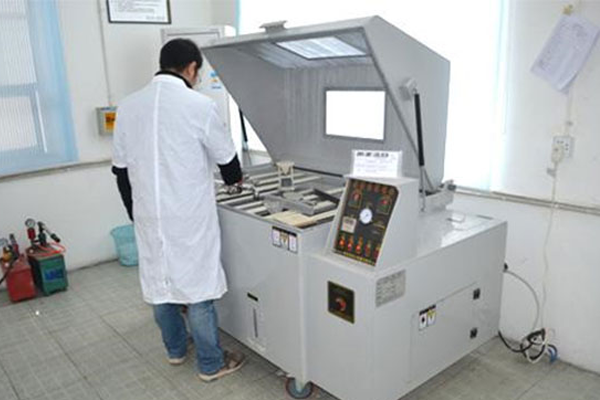

盐雾试验是考核金属产品抗盐雾腐蚀能力的重要方法,实验室的盐雾试验主要是在实验室中利用试验箱模拟产品的实际应用环境,以评估产品、材料的耐腐蚀性能。
各类型材质镀层连续雾化的时间表如下:
材质名称 | 表面处理方式 | 连续雾化时间 |
铜 | 镀锡 | 12小时 |
镀锡 | 8小时 | |
先镀镍再镀锡 | 24小时 | |
镀金 | 24小时 | |
冷轧钢板(SPCC) | 镀镍 | 12小时 |
镀锡 | 8小时 | |
镀白锌 | 24小时 | |
镀蓝白锌 | 24小时 | |
镀彩锌 | 24小时 | |
铝合金 | 本色阳极氧化4 | 48小时 |
阳极发黑 | 48小时 | |
螺丝类 | 镀锌 | 12小时 |
镀亮锌 | 12小时 | |
镀亮镍 | 8小时 | |
镀黑镍 | 8小时 | |
镀锌钢板 | - | 8小时 |
不锈钢 | - | 96小时 |
1.试验温湿度
金属腐蚀的临界相对湿度大约为70%。当相对湿度达到或超过这个临界湿度时,盐将潮解而形成导电性能良好的电解液。当相对湿度降低,盐溶液浓度将增加直至析岀结晶盐,腐蚀速度相应降低。温度升高,分子运动加剧,高盐雾腐蚀速度越快。国际电工委员会指岀:温度每升高10°℃,腐蚀速度提高2~3倍,电解质的导电率增加10~20%。对于中性盐雾试验,一般认为试验温度选在35°C较为恰当。
2.溶液的浓度
浓度在5%以下时,钢、镍、黄铜的腐蚀速度随浓度的增加而增加;当浓度大于5%时,这些金属的腐蚀速度却随着浓度的增加而下降。这是因为,在低浓度范围内,氧含量随盐浓度的增加而增加;当盐浓度增加到5%时,氧含量达到相对的饱和,如果盐浓度继续增加,氧含量则相应下降。氧含量下降,氧的去极化能力也下降即腐蚀作用减弱。对于锌、镉、铜等金属,腐蚀速度却始终随着盐溶液浓度的增加而增加。
3.样品的放置角度
盐雾的沉降方向是接近垂直方向的,样品水平放置时,它的投影面积最大,样品表面承受的盐雾量也最多,因此腐蚀严重。
4.PH值
PH值越低,溶液中氢离子浓度越高,酸性越腐蚀性也越强。中性盐霙试验pH值为6.5~7.2,由于受到环境因素的影响,盐溶液的pH值会发生变化。为此国內外的盐试验标准对盐溶液的pH值范围都作了规定,并提出稳定试验过程中盐溶液pH值的办法,以提高盐雾试验结果的重现性。
5.盐雾沉降量和喷雾方式
盐雾颗粒越细,所形成的表面积越大,被吸附的氧量越多,腐蚀性也越强。传统的喷雾方法包括气压喷射法和喷塔法,最明显的缺点是盐雾沉降量均匀性较差,盐雾颗粒直径较大。不同的喷雾方法对盐溶液的pH值也会产生影响。
相信您已经了解了盐雾测试的目的是什么,广东优科检测已获得CNAS和CMA资质认可,并拥有独立检测实验室,可提供盐雾测试等环境可靠性检测服务,并出具CNAS检测报告,我们竭诚为您服务!
获取报价
如果您对我司的产品或服务有任何意见或者建议,您可以通过这个渠道给予我们反馈。您的留言我们会尽快回复!
