随着生活水平的不断提高,家用电器的普遍应用,大家对带线插头的安全也越来越重视。小编今天就为大家详细讲解一下,针对于一款英规带线插头做安规认证检测,一般都要做哪些测试项目?测试的方法是什么?如何判定。

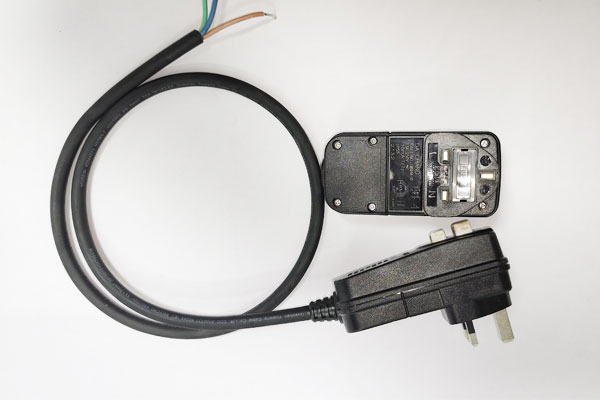

带线插头


带线插头安规测试常见标准(根据客户要求,选用标准有所不同)

GB/T 2099.1-2021替代GB/T 2099.1-2008《家用和类似用途插头插座 第1部分:通用要求》

IEC60884-1-2013《家用和类似用途插头插座 第1部分:通用要求》

AS/NZS 60884.1、DIN VDE 0620-1 《家用和类似用途插头插座 第1部分:通用要求》

BS 1363-1 《13A 插头、插座、转换器和连接装置,第一部分:带 13A保险丝可拆卸和不可拆卸插头规范 》

标准适用于户内或户外使用的、家用和类似用途的、仅用于交流电、额定电压在50V以上但不超过440V、额定电流不超过32A、带或不带接地触头的插头和固定式或移动式插座。


带线插头


带线插头安规测试项目

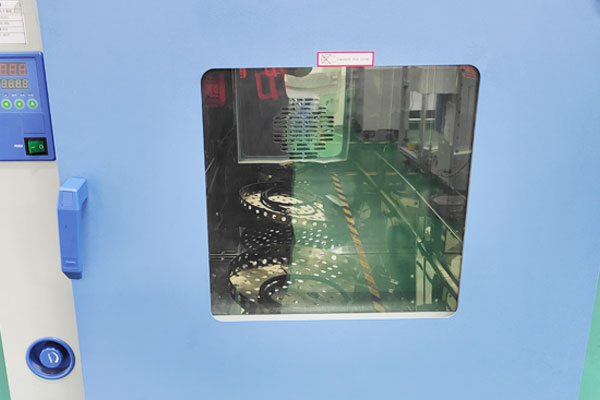

1. 加速老化测试

它主要是对连接器插头中含有rubber(橡胶) 和PVC 材料的产品来做测试。它的测试条件是将产品放入空气流通的烘箱内,rubber 的烘箱内温度为100±2°C 烘烤70个小时;PVC 的烘箱温度为100±1°C烘烤96小时。取出后外观上没有变形,且硬度变化不能超过10个点,如果产品有多种颜色的塑料那么每一种颜色都要做。


带线插头

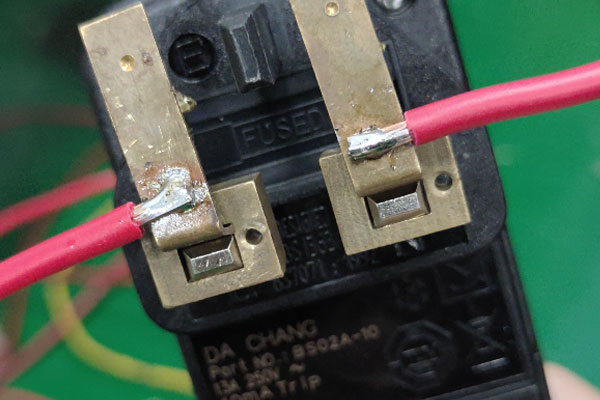

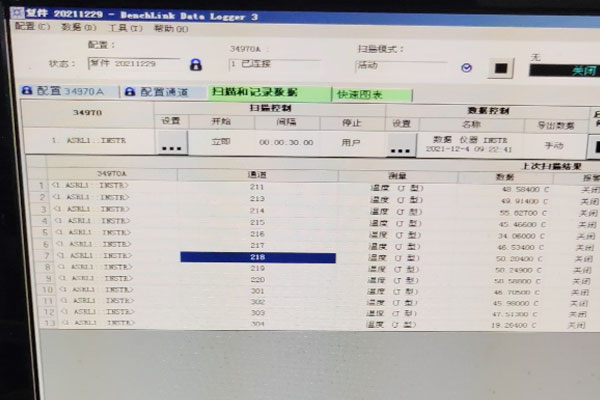

2. 温升测试

目的:

确认连接器插头中导体(回路)的电流负载能力,确保连接器在长期负载下的安全性。

测试要点:

a. 整个回路在负载电流下达到热平衡方可开始测量温度变化。

b. 测试电流/电压为额定工作电流,工作电压。

c. 加载电流电压持续时间依照回路达到热平衡所需时间。

在25摄氏度室温,1个大气压的环境下,通过@250VAC Min.的电流,系统导体(回路)任何一点的温升不超过30摄氏度。

温升要求的目的是避免温升带来的不良效应(如热电效应,加速弹性件蠕变等),维持连接器在持续负载下的功能和寿命,同时避免产品温度升高对消费者的影响。


3.插拔力测试(整个连接器插头插座)

目的:

确认连接器在使用过程中产生的力量足以维持连接器功能和适合消费者的手感。

测试要点:

a. 测试对像为整个连接器,full ass'y。

b. 测试作用轴为连接器正常使用的方向。

c. 除非特别指定,测试速度定义为minute。

规范要求:

a. 插入力一般设定最大值。(35N Max.)。

b. 拔出力一般设定最小值。(7N Min. initial;3N Min. Final),也有客户要求设定最大值。

定义插入力是为了适合消费者的手感,定义拔出力是为了保证连接器在收到意外力的状况下保持连接,不产生因意外力量使两连接产品脱离而发生断信。

插入力为互相匹配的两个连接器从完全分离到工作状态所产生的力量;拔出力为互相匹配的两个连接器从工作状态到完全分离所产生的力量。插拔力是消费者在使用产品的时候产生,只是有对接端(io/plug,jack/plug)方会产生插拔力,一般无对接端的,如battery/sim conn.不定义插拔力。测试过程产出的力量曲线图包含很多资讯,可以从力量曲线图上瞭解到连接系统在插拔过程中的应力状况,找出异常点进行设计改善。


4.锁紧力测试(整个连接器插头插座)

目的:

确认连接器在使用过程中受到意外状况(力量)下,接触界面不分离,以确保意外状况(力量)下的功能。

测试要点:

a. 测试对像为整个连接器,full ass'y

b. 测试作用轴为连接器正常使用的方向

c. 除非特别指定,测试速度定义为minute

规范要求:一般设定最小值(30N Min.)

锁紧力为锁紧机构仍在作用的状况下硬使互相匹配的两个连接器从工作状态到完全分离所产生的力量 。此测试为破坏性测试,对于自锁或半自锁系统中的锁紧力等同于拔出力。


带线插头


5. 电流过载试验

测试条件:

测试电压:95%-105%的额定值

测试电流:150%额定值的直流

测试方法:

将相对应的插尾固定并连接上测试仪,通以上面所示的电流及电压,将带有牢固端子接有软线相对应的插头以每秒 760±75mm 的速度插入拔出插尾一次(每个方向行程为 64mm)。然后,将插头插入拔出插尾 50 次,速率为每分钟不超过 10 次,插头插尾插合每次不超过 1 秒,在插合过程中插头端子不能做调整,润滑等动作。

结果评定:无电气断路或机械损坏,无火线或地线极开路现象,无端子或铜片熔焊现象,无燃烧现象,无影响使用功能的麻坑。


6.耐电弧试验

测试条件:

测试电压:95%-105%的额定值

测试电流:150%额定值的直流

测试方法:

将相对应的插尾固定并连接上测试仪,通以上面所示的电流及电压,将带有牢固端子接有软线相对应的插头以每秒 760±75mm 的速度插入拔出插尾一次(每个方向行程为 64mm).然后,将插头插入拔出插尾250次,速率为每分钟不超过10次,插头插尾插合每次不超过 1 秒,在插合过程中插头端子不能做调整,润滑等动作。

结果评定:无电弧所致永久碳痕,绝缘材料起火现象。


带线插头

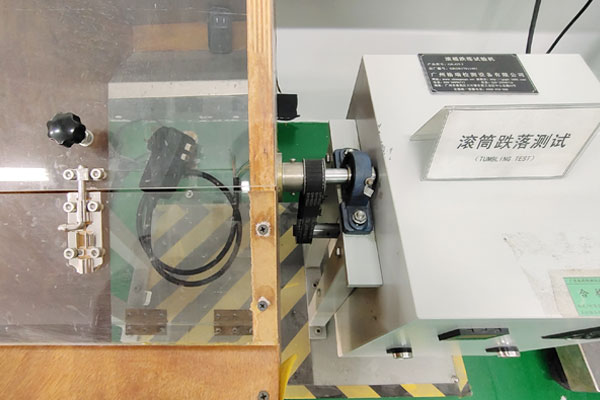

7.耐冲击试验

测试方法:

试样老化:90±1℃,7 天,冷却到室温后做测试,如非HPD 18AWG,则应从延伸出不超过 38mm,接上一段 HPD 型号的线材才进行此试验。将1143mm长的试样固定一点,把试样放高 90°与支点成水平线(此时试样到支点距离 965mm),随后此处连续钟摆撞击 1000 次,不得呈现裂纹,配件不适用或带电部件会被意外触及现象。

结果评定:试样未呈现裂纹,无可带电部件可触及现象,无影响进一步使用的损坏。


带线插头


8.漏电起痕测试(插头保护材料)

测试条件:

试验电压:175V

试剂:溶液 A,50 滴,30s±5s/每滴

测试方法:

将样品放在测试架上,样品与装置面板之间的距离为4毫米,这样在溶液滴落时才能更好的产生电弧,每次测试样品需要滴入50滴溶液,30S每滴,设置漏电起痕装置的电压为175V。

结果判定:测试结束后,观察产品是否有燃烧现象,如果没有,则样品OK,反之,则NG.
