镀锡盐雾测试详解

文章来源 : 本站 发表时间:2022-01-06

为了验证镀锡产品暴露于大气或其它环境中会否发生腐蚀,可以将镀锡产品在使用环境下放置足够长的时间,例如产品的一个生命周期,但这样做既耗时又费力,在实际中是极少采用的,这样就需要一种方便的方法也就是镀锡盐雾测试去评估产品的抗腐蚀性。


什么是镀锡盐雾测试?

镀锡盐雾测试就是一种人造环境的加速抗腐蚀评估方法,它是将一定浓度的盐水雾化,然后喷在一个密闭的恒温箱内,通过观察被测镀锡样品在箱内放置一段时间后的变化来反映被测样品的抗腐蚀性。它是一种加速测试方法,就是用时短,不需要几年,只需要几天,甚至几小时。

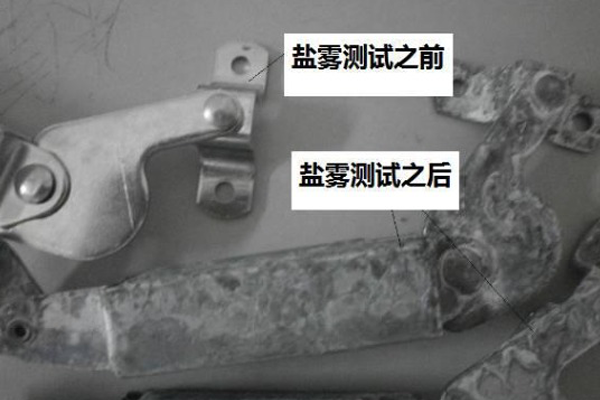

什么是镀锡盐雾测试?


镀锡盐雾测试方法

1. 测试条件

氯化钠溶液浓度50g/L± 5g/L

PH值为6.5~7.2

试验箱内温度35 ±2°C(美国35+1.1/-1.7 °C)

盐雾沉降速度为每80cm²每小时1.5±0.5mL


2. 样品准备

试样种类、数量、形状、尺寸根据产品标准确定, 如无标准由有关各方协商;

试验前试样必须采用适当方法清洗干净,但不应洗去试样上有意涂覆的保护性有机膜;

对于切割下来的试样、应用油漆、石蜡或胶带对切割区进行保护。


3. 样品放置

• 试样放在盐雾箱内使被试面朝上,让盐雾自由沉降在被试面上,被试面不能受到盐雾直接喷射;

• 试样被试表面要与垂直方向成20度;

• 试样可以放置在箱内不同水平面上,但相互之间不得接触,也不得与箱体接触,试样上的液滴不得落在其他试样上;

• 试样支架用玻璃、塑料等材料制造,悬挂试样的材料不能用金属,而应用纤维等绝缘材料。


4. 试验时间

试验时间根据不同产品规范确定,一般来说,为2/4/6/8/24小时,大于24小时为24小时的整数倍。

例如:

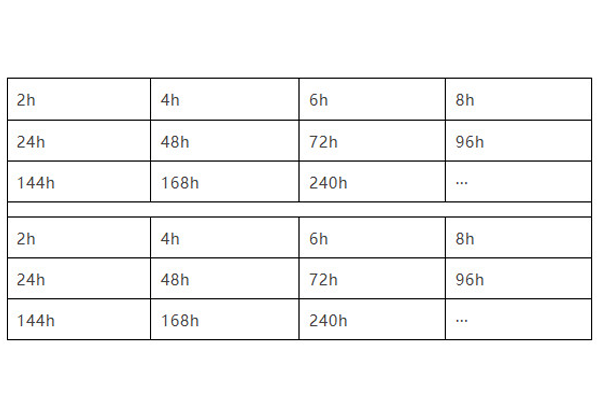

 盐雾试验时间

5. 试验后样品处理

试验结束后取出试样,在室内自然干燥0.5~1小时,然后用温度不高于40摄氏度的清洁流动水轻轻冲洗,以除去残留的盐雾溶液,再立即吹风机吹干。


镀锡盐雾测试标准:

GB/T 2423.17,IEC60068-2-11,ISO 4628.3, ASTM B117 ,JIS-Z2371, JIS-G3141, GJB 150.1 ,MIL-STD-810F, MIL-STD-883E等。


盐雾试验怎么做,盐雾测试的标准时间是多长?

一般白色钝化在24小时;一般五彩钝化在72小时;一般黑色钝化在96小时;一般军绿钝化在96小时;超过以上盐雾实验一般采用封闭剂处理。


镀锡盐雾测试失败原因:

1.镀层太薄了,空隙还没覆盖完毕,盐雾试验会让上下两种金属形成原电池,导致活泼金属层腐蚀,这是盐雾测试的目的。

2.镀锡一般是在铜面上,两种金属都不溶解,不会腐蚀。


 第三方盐雾测试机构


广东优科检测自有可靠性测试实验室,是专业的第三方盐雾测试机构,我们拥有丰富的检测认证经验并且得到客户的高度认可,可以高效地为您提供镀锡盐雾测试及出具CNAS检测报告!



微信咨询检测认证业务

请留下您的【检测、认证服务需求】和【联系方式】,我们会及时安排销售工程师跟您对接报价!
姓名 :
电话 :
公司 :
内容 :
验证码 : 刷新
400电话400-859-9559
