IP防护等级测试标准及规范

文章来源 : 广东优科检测 发表时间:2022-01-11

IP防护等级试验主要考核对人体触及危险带电部件的防护以及固体异物进入或水进入外壳内设备的防护。


IP防护等级测试

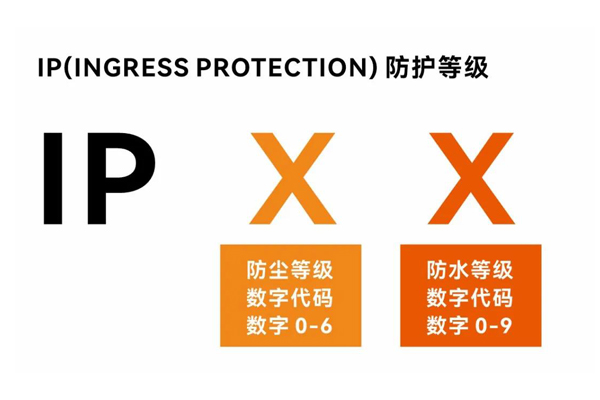

IP代码的组成:

常用的第一位特征数字(0-6)代表防尘等级0级-6级,第二位特征数字(0-8)代表防水等级0级-8级。若只做防尘试验,防水数字用X表示,只做防水试验,防尘用X表示。如IP6X防尘试验,IPX7防水试验等。

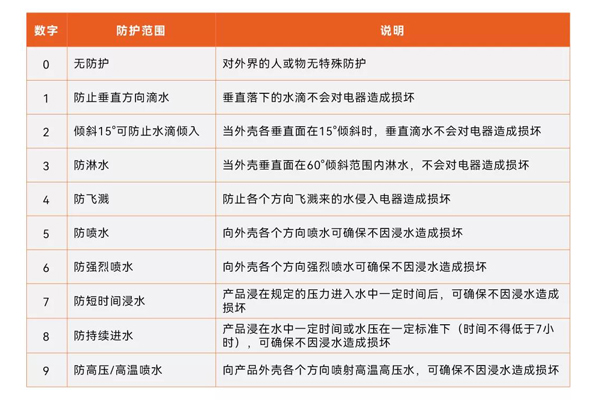

IP防水等级含义及概述(IPX0-IPX8):


IP防护等级测试

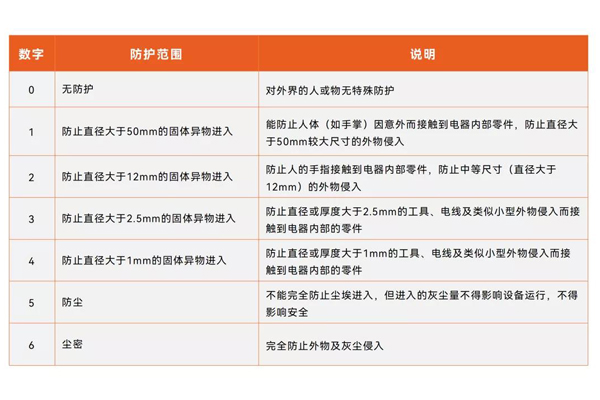

IP防尘等级含义及概述(IP0X-IP6X):


IP防护等级测试

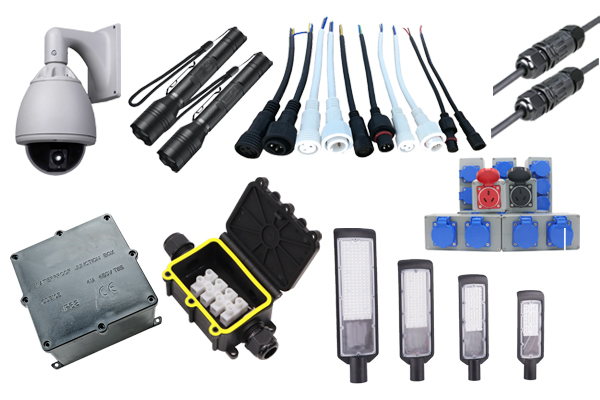

需要进行IP防护等级试验的产品涵盖:

户外机箱、户外机柜、配电箱、配电柜、控制器、户外灯具、标识牌、水表、水下摄像机、防水手机、气象仪器、电力设备、轨道交通、工业巡检机器人、智能穿戴设备等。


IP防护等级测试


IP防护等级试验执行标准:

外壳防护等级(IP 代码) GB/T 4208-2017,IEC60529:2013

外壳防护等级(IP 代码) GB/T 4208-2008,IEC60529:2001

舰船电子设备环境试验 外壳防水试验 GJB 4.13-1983

汽车电气设备基本技术条件 QC/T 413-2002

道路车辆 电气及电子设备的环境条件和试验 第 4 部分:气候负荷 GB/T 28046.4-2011,ISO 16750-4:2006

道路车辆 防护等级( IP 代码) 电气设备对外来物、水和接触的防护 ISO 20563:2013

计算机通用规范 第 4 部分:工业应用微型计算机 GB/T9813.4-2017

轨道交通 机车车辆电子装置 GB/T 25119-2010,IEC60571:2006

轨道交通 机车车辆电子装置 EN 50155:2017

城市轨道交通电动客车牵引系统 第 1 部分:牵引逆变器技术规范 T/CAMET 04002.1-2018

城市轨道交通电动客车牵引系统 第 2 部分:辅助变流器技术规范 T/CAMET 04002.2-2018

城市轨道交通电动客车牵引系统 第 3 部分:充电机技术规范 T/CAMET 04002.3-2018

继电保护和安全自动装置基本试验方法 GB/T 7261-2016

量度继电器和保护装置 第 27 部分:产品安全要求 GB/T14598.27-2017,IEC 60255-27:2013


IP防护等级测试


电气设备IP防护等级标准及规范:

《20kV及以下变配电所设计规范》GB 50053-2013第4.1.2条:车间内具有IP3X防护等级外壳的非油配电装置和干式变压器,可相互靠近布置;配电室内具有IP2X防护等级外壳的非油配电装置和干式变压器,可相互靠近布置。

《城市夜景照明设计规范》JGJ/T 163-2008第8.3.5条:户外安装的电气设备的防护等级不应低于IP54。

《消防给水及消火栓系统技术规范》GB 50974-2014第11.0.9条:消防水泵控制柜与消防水泵在同一空间,防护等级不应低于IP55;消防水泵控制柜设在专用消防水泵控制室时,防护等级不应低于IP30。

《消防应急照明和疏散指示系统》GB 17945-2010第5.2节:室外地面上的消防应急灯具,应防止被重物或受外力损坏,其防护等级不应低于IP67;室内地面上的消防应急灯具防护等级不应低于IP54,其他各组成部分不应低于IP30。

《住宅区和住宅建设室内光纤到户通信设施工程设计规范》GB 50846-2012第7.3.4条:电信室外型箱体的防护性能应达到IP65的要求。

《室外作业场地照明设计标准》GB 50582-2010第3.3.2条:在室外露天场地,应采用防护等级不低于IP54的灯具;在室外有顶棚场地,应采用防护等级不低于IP43的灯具;当室外环境污染严重时,应采用防护等级不低于IP65的灯具。

《民用建筑电气设计标准》GB 51348-2019

第9.7.1条:安装在室外的充电桩的防护等级不应低于IP65。

第9.8.5.2条:屋顶室外供电插座的防护等级不应低于IP65。

第12.10.2条:装有浴盆或淋浴场所的电气设备,0区内防护等级不应小于IPX7,1区及2区内防护等级不应小于IPX4;游泳池与喷水池周围的电气设备,0区内防护等级不应小于IPX8,1区内防护等级不应小于IPX5,2区内防护等级不应小于IPX4。

第26.3.3.4条:室外箱体的防护等级应达到IP54。


以上就是关于IP防护等级测试的相关知识,广东优科检测具备IP54、IP56、IP57、IP65、IP66、IP67、IP68等防尘防水等级CNAS测试资质和测试能力,可提供电子电工产品第三方IP防护等级测试服务。
