浅谈电子连接器GB/T34989插拔力测试

文章来源 : 广东优科检测 发表时间:2022-01-25

电子连接器的形式和结构是多种多样的,随着应用对象、频率、功率、应用环境等不同,有各种不同形式的电子连接器。针对其工艺的特殊性,在CQC认证中需要对电子连接器进行插拔力测试,小编今天就带大家了解电子连接器GB/T34989插拔力测试试验的目的、方法及注意事项。


电子连接器插拔力测试


电子连接器GB/T34989插拔力测试

电子连接器GB/T34989插拔力测试目的

电子连接器GB/T34989插拔力测试目的是测试公头测试个别端子之插入与拔出时所需的力量,以评估端子之品质特性,确认连接器接插件在使用过程中产生的力量足以维持连接器功能和适合消费者的手感。


电子连接器GB/T34989插拔力测试前准备

  在测试时,测试样品由一插头和可接触端插座组成,样品必须匹配,除非有特别说明。样品应由所有可用硬件包括胶芯、端子、铁壳、防护罩、螺钉或导片组成。在检测前应准备好所使用的辅助夹﹑治具等。


电子连接器插拔力测试


电子连接器GB/T34989插拔力测试方法

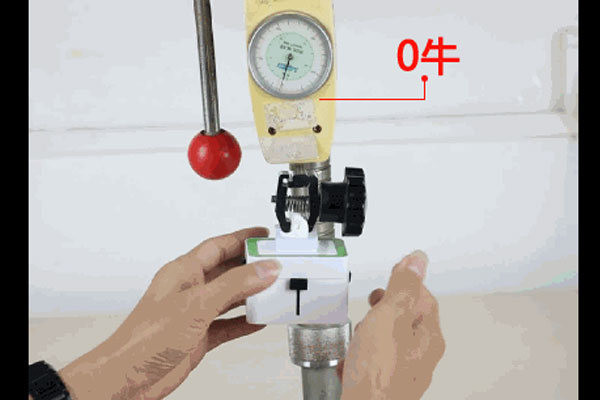

插入力测试是将两个可对插的电子连接器放在机械对插的初始位置,并且测力表和力矩表的读数均为零。按规格中说明以渐进的力率将连接器完全充分插入,并记录插入力峰值。拔出力测试是按规格中说明以渐进的力率将已对插连接器完全充分拔出,并记录拔出力值。


电子连接器GB/T34989插拔力测试注意事项

  在测试中,拉力计表盘应置于连接器的合适位置,以便于读数指针位于量规的中间,这样的操作量规可精确到±2%。除非规格中另有说明,样品不需要任何方法进行润滑或清洗。


以上几点就是电子连接器GB/T34989插拔力测试的相关知识,希望对你有所帮助,广东优科检测是获得CQC委托检测实验室授权的第三方检测机构,实验室具备GB/T 34989标准检测资质,可提供电子连接器CQC认证、确认检验、委托测试服务。
