【实验室直击】功率型贴片电阻稳态湿热测试

文章来源 : 广东优科检测 发表时间:2022-02-11

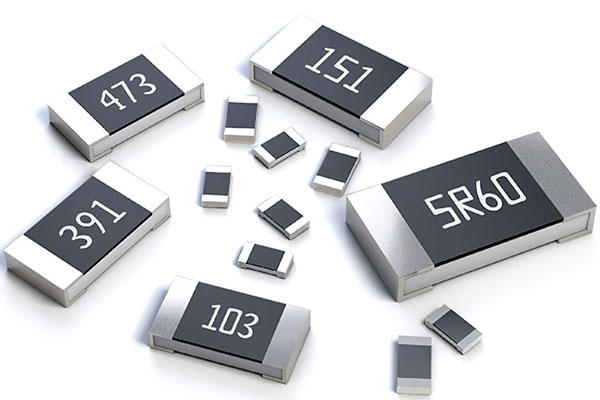

功率型电阻是一种负温度系数的电阻,其电阻值随温度增大而减小,在开关电源中主要作用为抑制浪涌电流,一般串联在市电输入上。功率型贴片电阻稳态湿热测试是测试电阻稳定性的重要测试,今天小编就带大家来到广东优科检测实验室,一起了解功率型贴片电阻稳态湿热测试是怎么做的。


功率型电阻稳态湿热测试


功率型贴片电阻稳态湿热测试

测试目的

为了验证产品在特定的温度与湿度的条件下,施加额定电压,

产品的功能特性是否稳定正常;


功率型电阻稳态湿热测试


测试设备

LCR测试仪

万用表

恒温恒湿试验箱

直流电源

定时记数系统


功率型电阻稳态湿热测试


测试方法

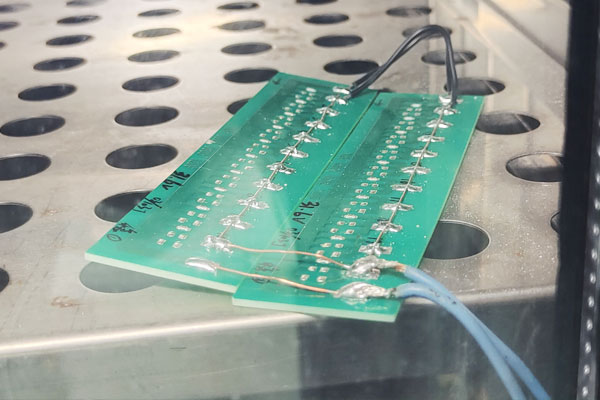

1、将功率型贴片电阻焊接并串联在电路板上,连接两条2m长的耐高温线。

2、在环境温度为25±1℃下测试样品的R25零功率电阻值,记录并保存数据。

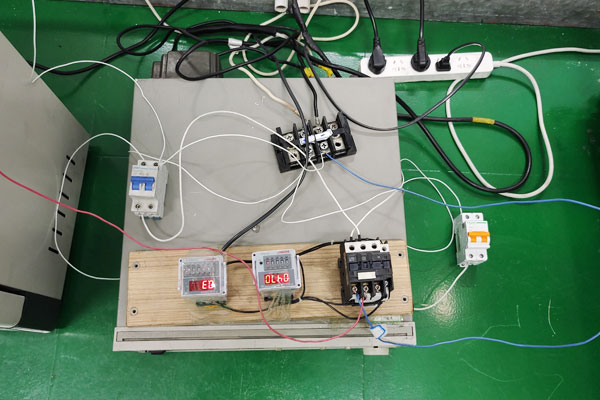

3、搭建电路,设置直流电源额定电压为31.6V DC。

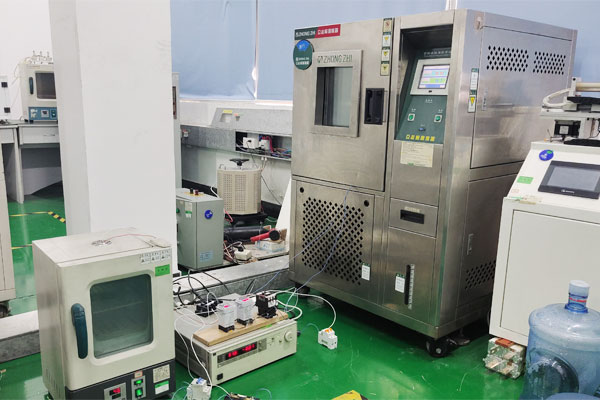

4、设置恒温恒湿试验箱参数:温度40°±2°,湿度93%±3%,将功率型电阻放入箱体内。

5、设置定时计数器,通电1.5h,断电0.5h,进行500个循环(1000h)测试,打开电源开始测试。

6、测试结束后,在常温常湿条件下恢复4-5h,再测试样品的R25零功率电阻值,记录并保存数据。通过与之前数据对比分析是否符合标准要求。


功率型电阻稳态湿热测试


测试判定

1、外观无明显损伤。

2、R25零功率电阻值在±2%+0.05Ω范围内。


以上就是功率型贴片电阻稳态湿热测试,如果你有产品需要做功率型贴片电阻稳态湿热测试、电阻器检测、UL认证、TUV认证的检测服务,欢迎来广东优科检测。
