ntc热敏电阻热时间常数测试

文章来源 : 广东优科检测 发表时间:2022-03-01

NTC热敏电阻热时间常数哪里可以做?广东优科检测是具备GB/T6663.1、IEC60539、UL1434标准检测资质和检测能力,可提供NTC热敏电阻热时间常数测试、CQC认证、TUV认证、UL认证等检测认证服务。


NTC热敏电阻耗散系数测试

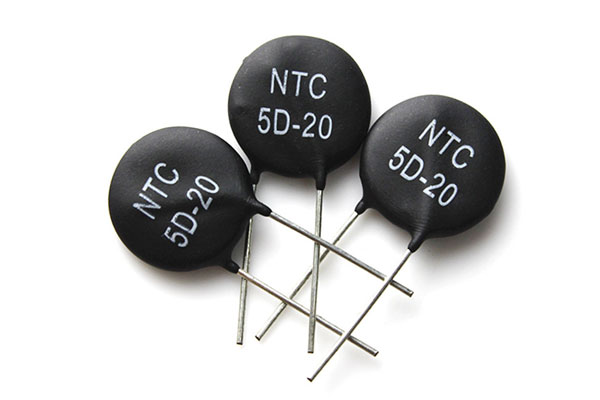

什么是热敏电阻热时间常数


热时间常数是测量NTC热敏电阻对环境温度变化作出响应所需的时间。热时间常数的技术定义是“当阶跃函数的温度变化时,NTC热敏电阻在零功率下改变其初始和最终体温之差的63.2%所需的时间”。热时间常数受被测试介质的影响。例如,流动空气中的热时间常数将比静止空气中的短,流动水中的热时间常数将比静止水中的短。


热敏电阻热时间常数测试目的

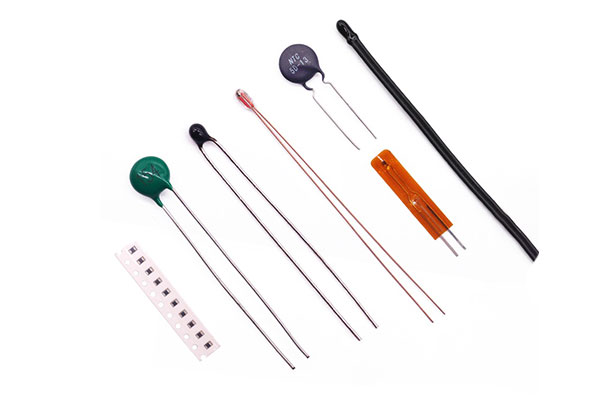

热敏电阻是非常准确的热传感器,通过其电阻来指示温度。如果将热敏电阻用作传感器,只需施加电压、测量电流、然后将电阻转换成温度即可测量温度。然而,热敏电阻也可以用作电路中的可变电阻,通过增加或减小电阻来影响行为,具体情况取决于温度系数是正还是负。对温度变化作出响应需要时间,而测量该响应的主要参数是热时间常数(TTC)。


NTC热敏电阻耗散系数测试


热敏电阻热时间常数测试方法


依具标准


IEC 60539-1:2002 / GB/T 6663.1-2007《直热式负温度系数热敏电阻器 第一部分:总规范》


测试步骤


1、在Tb=(358.15±2)K,Ta=(298.15上2)K和Ti温度下测量零功率电阻值,Ti=Tb-(Tb-Ta)×0.632。

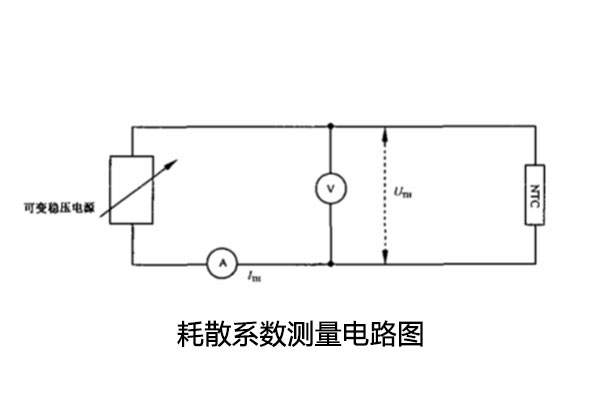

2、在放入试验箱之前, 先搭建电路。(高阻抗电压表和电流表精度应优于1%。电阻测量仪器精度应不低于0.1%。)

3、将热敏电阻器用夹具夹紧在距离热敏电阻器体25 mm士1.5 mm处,放置在透明试验箱中。

4、闭合接点AA,调整电流ⅠTH,直到比率UTH/ ITH在Tb温度零功率电阻值的60%到80%以内,并且达到稳定的读数。




5、投掷开关闭合接点BB(如上图),并且当热敏电阻器达到温度Tb下的零功率电阻值时计时,直到Ti温度零功率电阻值时停止计时。

6、开始和停止计时之间的时间就是热时间常数。


测试记录


1、迅速控制温度到Tb温度零功率电阻值的60%到80%以内,并且达到稳定的读数,记录并保存数据。

2、准确地记录热敏电阻温度到达Tb和Ti的时间,记录并保存数据。




NTC热敏电阻热时间常数检测报告办理流程


1. 业务咨询:申请人提供产品资料、图片及测试要求给我司;

2. 工程报价:根据申请人提供的资料,工程师作出评估,确定测试项目,并向申请方口头报价;

3. 提供资料:申请方接受口头报价后,测试样品提交到我司;

4. 支付款项:收到样品后向申请方发出书面报价,申请方根据书面报价安排付款;

5. 样品测试:依照所适用的标准或客户要求进行产品测试;

6. 出具报告:测试完成实验室出具测试报告,结案。


为什么选择广东优科检测?


1. 独立第三方检测、检验和认证之实验室,我们秉承公正、科学、精确、专业、高效、高品质及创新的服务宗旨竭诚为客户服务,成为备受全球依赖的合作伙伴。

2. 免费提供工厂检查辅导,并且每年赠送一份确认检验报告。

3. 增值服务:咨询服务、技术培训、结构审查、预测试、对策整改。

4. 保险系数大,包案和预测试服务,提高认证成功率,大大降低重测风险和认证成本,免目击,缩短认证周期。

5. 拥有多家认证机构授权认可,为您提供高效的一站式检测认证服务。


以上就是NTC热敏电阻耗散系数测试的相关内容,希望对你有所帮助,如果你有NTC热敏电阻需要做温度特性测试、耗散系数测试、B值/电阻比测试、高低温循环测试、热时间常数测试、耐冲击电流能力测试等服务,欢迎您联系广东优科检测!我司可出具第三方测试报告。
