文章来源 : 广东优科检测 发表时间：2023-05-23 浏览数量：

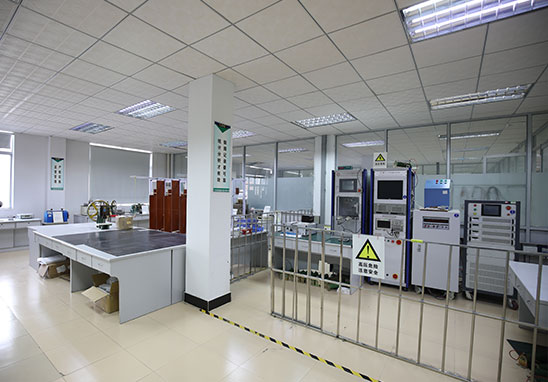

8/20us波形和10/350us波形是雷击浪涌测试中的常见测试波形，优科检测是专业第三方电子产品检测机构，实验室具备各种波形的雷击浪涌测试资质和测试能力，接下来为大家介绍雷击浪涌测试中8/20us波形和10/350us波形的区别。
在雷击浪涌测试中，对产品的抗浪涌能力测试存在两种模拟状态的电流波形，即10/350us电流波和8/20us电流波，不少人都不清楚这两个标准的含义。实际上，这两种波形的形式不一样，能量也不一样。它们分别模拟的是直击雷和感应雷的状态。
因此，设计出这两种波形的电流模型，模拟直击雷和感应雷，用于测试保护器件在该电流下的参数。

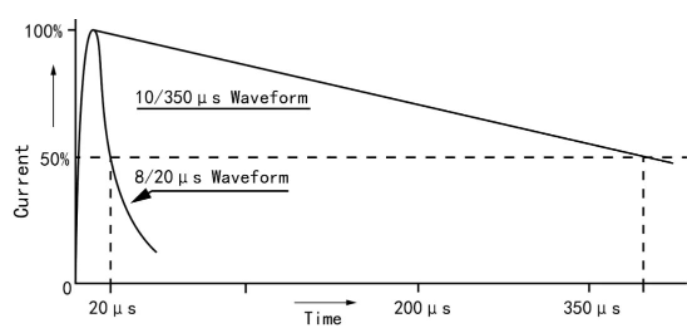

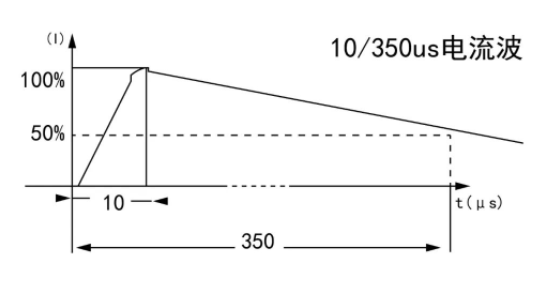

两个波形表示的实际上是时间和电流的曲线，10/350us是典型雷电击穿大地的雷电流曲线，是雷电直接袭击电力线和避雷针的雷电流曲线，我们一般称直击雷波形。
其中10us表示冲击脉冲到达90%电流峰值的时间，而350us表示从电流峰值到半峰值的时间，8/20us也是同样的定义。

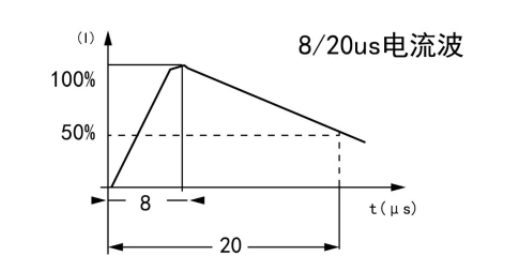

8/20us是典型雷电击穿大地（避雷针或临近接闪物）引起的电磁脉冲感应过电压，这个感应过电压击穿、烧毁设备时的电流曲线，我们一般称感应雷波形。
根据理论计算，同等雷击电流作用下，10/350us和8/20us焦耳能量之比为17.5:1（比如：一个8/20us雷电流10KA其雷电焦耳为1000J，那么，一个10/350us雷电流10KA其雷电焦耳近似为17500J），10/350us和8/20us雷电焦耳能量是有本质上的区别。
按照IEC的“新要求”，测试直接雷击的浪涌保护方案时应采用10/350us波形冲击脉冲，而测试间接雷击的浪涌保护方案时应采用8/20us波形。
