广东优科检测是UL授权的第三方检测机构，已获得UL1449免目击测试实验室授权，UL认可我司测试数据，可提供压敏电阻、SPD、防雷器等产品UL认证、检测和技术咨询服务。接下来为大家介绍SPD防雷器UL1449温度测试要求。

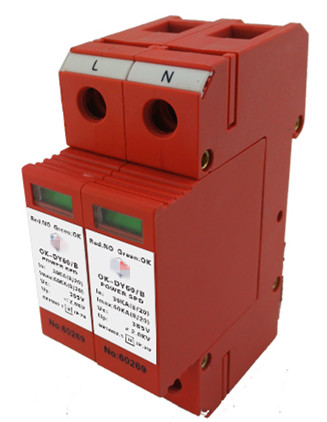

SPD UL1449温度测试
36.1 总则——所有二端SPD要进行此项测试
例外：如果制造商已在38节所述的工作电压测试过程中测试了温度，则不必进行此项测试。
此外，所测量的温度不应超过表36.1中规定的最大允许温度值。
36.2 一类典型的SPD应在最大额定电压、最大电流负载和最大频率下测试，此类SPD不应含有这样的温度值：某一点的温度可负面影响所使用的材料，或者在某些特定点的温度高于表36.1规定的温度值。
| 材料与元器件 | ℃ | °F |
| 1. Varnished-cloth 绝缘材料 | 85 | 185 |
| 2. Class CC, G, J,T以外的熔断器 | 90g | 194g |
| 3. Class C,CC, G,J, T 的熔断器 电子管 金属箍或刀片 | 125 110 | 257 230 |
| 4. 用作电气绝缘的纤维材料 | 90 | 194 |
| 5. 木质或类似的绝缘体 | 90 | 194 |
| 6. 接线盒内外的任意一点 | 90a | 194a |
| 7. 在正常使用过程中不会接触的外表面 | 90 | 194 |
| 8. 在正常使用过程中有被接触危险的防护罩表面 包括运行设备和手柄 金属材料 非金属材料 | 60 85 | 140 185 |
| 9. 绝缘等级为Class105 的线圈或绕组： 热电偶测温法 阻抗测温法 | 90b 110b | 194b 230b |
| 10. 绝缘等级为Class 130 的线圈或绕组： 热电偶测温法 阻抗测温法 | 110b 130b | 230b 266b |
| 11. 绝缘等级为Class 155 的线圈或绕组： 热电偶测温法 阻抗测温法 | 135 145 | 275 293 |
| 12. 绝缘等级为Class 180 的线圈或绕组： 热电偶测温法 阻抗测温法 | 150 160 | 302 320 |
| 13.用作电气绝缘材料或绝缘材料的一部分，其故障可导致火灾或电击的苯酚合成物 | f | f |
| 14. 绝缘导线和电线 | 60g | 140g |
| 15. 电容套的表面 电解型 其它类型 | 65d 85e | 149d 194e |
| 16. 环氧树脂 | f | f |
| 17. 金属氧化变阻器的外壳 | 85h | 194h |
| 18. 插座接触片s | 55 | 131 |
| 19. 印刷线路板 | i | i |
| a 参见 64.9. b 参见 36.2. c 苯酚合成物的限制条件和绝缘电线的限制条件不适用于经实验验证具有隔热特性的化合物。 d 工作温度高于 65°C(149°F)的电容，可依据其所标明的额定温度进行实验验证；若没有标明额定温度，可验证其在更高的温度下能否满足使用条件。 e 工作温度高于 85°C (194°F)的电容，可依据其所标明的限制温度进行实验验证。 f 参见UL746B g 经实验验证可在更高温度下使用的熔断器，可在该温度下使用。 h 工作温度高于85℃的MOV可经实验来确定其是否可在高于85℃时使用。 i 印刷线路板不应在超过其被评估的额定温度下使用。见21.1. | ||
36.3 一般地，用热偶合来测量线圈或绕组的温度，除非在安装设备时，线圈是不可接触的，例如用化合物密封的线圈；或者，线圈的外层含有绝热材料或2层以上的涂层，如大小为0.8mm(1/32 英寸)的棉线、包装纸、人造纤维等类似物。对于温度受到外部热源影响的线圈表面上的任意一点，由热偶合测得的温度应该为15℃ (27°C)，高于表36.1的第10、11项。如果用阻抗测温法来测量线圈的温度，应低于表36.1规定的温度值。
36.4 在采用阻抗变化法时，可通过如下公式来计算出绕组的温度变化值。
此时：
Δt 指温度变化值，单位℃；
R2指在实验结束时的线圈阻抗值，单位欧姆；
R1指在实验开始时的线圈阻抗值，单位欧姆；
t1指在实验开始时的环境温度，单位℃；
t2指在实验结束时的环境温度，单位℃；
k为系数，铜导线为234.5；对于EC级铝制电气导线为225.0，其他规格导线的k值要测定。
36.5 必要的时候，在击穿后尽可能快的测量短间隔内的温度，可确定击穿时的R值。绘制和推断出阻抗与时间的曲线图，可得到击穿R值。
36.6 测量温度直至达到热平衡为止。 如果在三个连续等间隔的时间内，三次连续的测量值读数无变化，则可认为已达到热平衡。取以下时间的较大者为间隔时间：
a) 5 分钟；
b) 在首次间隔开始之前的总测量时间的10%。
36.7 表 36.1规定的温度值，假定环境温度低于 25℃(77°F)。当环境温度范围为0–40℃(50–104°F)，且被观察的温度修正到室温25℃(77°F)时，方可进行测试。
36.8 专门使用在环境温度持续为40℃(104°F)或更高温度下的设备，必须在高于此环境温度下测试该设备，且其最大允许温度不应超过表36.1规定的值，参见64.8。
36.9 如果各方面许可，则36.7节提到的设备，在环境温度为10–40℃(50–104°F)范围内并修正到设备要安装的场合环境温度，才可进行测试。 例如，设备的环境温度是50℃(122°F)，在25℃(77°F)进行测试，为了确定该设备的元器件和材料的最大允许温度，要对表36.1的值减去25℃(77°F)。
36.10 无论何时，必须要用热偶合法测量温度的时候，要使用由30 AWG (0.05 mm2)铁和康铜丝组成的热电偶，以及电位差型的仪表。
36.11 热偶合和相关的测试仪器必须精确，并跟进良好的实验经验进行校准。热电偶的线应符合，ANSI/ISA MC96.1(热电偶最初校准公差)的表”热电偶法温度测量”。
36.12 热电偶接头和调节热电偶的导线应安全可靠地贴于被测材料的热接触表面，热接触应使热电偶在合适的地方搭线并粘住。然而，如果是金属表面，热电偶应需加固或焊接在金属上。
36.13 为了较为方便的测试有外壳防护的SPD，热电偶要先接触线圈和电容，再接触陶瓷材料，然后通过外壳上的小孔。
36.14 使用带实心刀片的标配连接插头，可以测量到插头接触片的温度。热电偶应贴到公插头片，且应尽可能近的接触插头表面；如果安装热电偶时，易于触及导线端子，热电偶还应贴到导线端。
以上就是关于SPD防雷器UL1449温度测试要求的介绍，如果您有SPD、防雷器、浪涌保护器需要办理UL认证、检测，欢迎联系广东优科检测工程师！
