贴片电容AEC-Q200机械冲击和振动试验条件及判定依据

文章来源 : 广东优科检测 发表时间:2021-09-22

贴片电容AEC-Q200认证需要进行机械冲击和振动试验,广东优科检测具备AEC-Q200标准CNAS全项检测资质和检测能力,接下来为大家介绍贴片电容AEC-Q200机械冲击和振动试验条件及判定依据

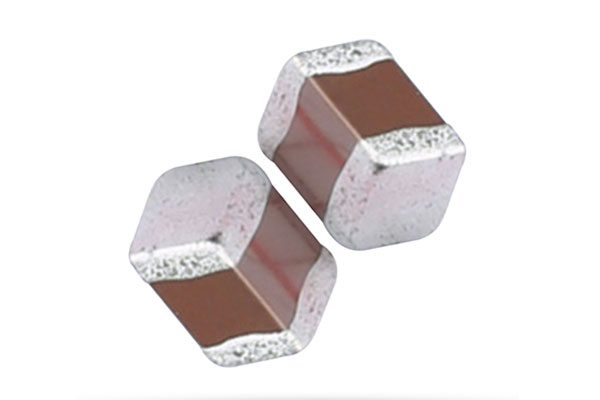

贴片电容AEC-Q200机械冲击和振动试验


机械冲击 Mechanical Shock

试验依据:MIL-STD-202H Method 213

试验方法:依据MIL-STD-202H Method 213进行机械冲击试验,试验条件如下:

冲击持续时间峰值加速度方向次数
0.5 ms1500g±X,±Y,±Z每个方向各3次,共18次


判定依据:

机械冲击试验前后对样品进行电参数测试,测试条件及判定依据如下:

参数单位试验条件合格范围
容量pF1 MHz, 1 V95pF ~ 105 pF
损耗/1 MHz, 1 VDF≤ 0.1%
绝缘电阻UR = 50 V 充电时间:60±5秒IR≥10 GΩ


振动试验 Vibration

检测依据:MIL-STD Method 204

试验方法:依据MIL-STD-202H Method 204进行振动试验,试验条件如下:

频率范围振动持续时间峰值加速度方向次数
(10 ~ 2000)Hz20min(一个循环)5gX,Y,Z每个方向各12个循环,共36个循环


判定依据:

振动试验前后对样品进行电参数测试,测试条件及判定依据如下:

参数单位试验条件合格范围
容量pF1 MHz, 1 V95 pF ~ 105 pF
损耗/1 MHz, 1 VDF ≤ 0.1%
绝缘电阻UR = 50 V 充电时间:60±5秒IR ≥ 10 GΩ

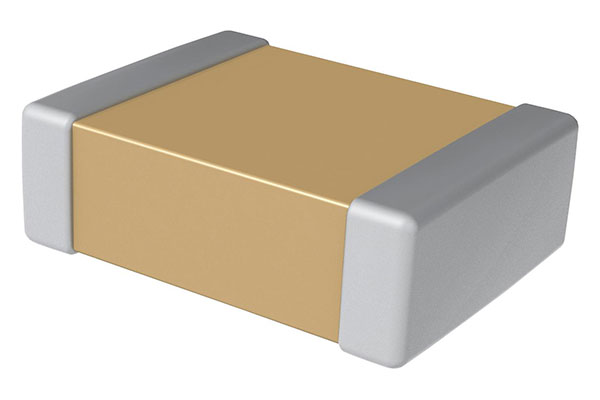

贴片电容AEC-Q200机械冲击和振动试验


贴片电容AEC-Q200认证完整测试项目

1. 应力测试前后电气测试 Electrical test before and after stress test 用户规格;

2. 高温存储 High temperature storage MIL-STD-202 Method 108;

3. 温度循环 Temperature cycle JES D22 Method JA-104;

4. 破坏性物理分析 Destructive physical analysis EIA-469;

5. 偏高湿度 High humidity MIL-STD-202 Method 103;

6. 工作寿命Working life MIL-STD-202 Method 108;

7. 外观 Appearance MIL-STD-883 Method 2009;

8. 尺寸 Dimensions JESD22 Method JB-100;

9. 端子强度 Terminal strength MIL-STD-202 Method 211;

10. 溶剂抵抗 Solvent resistance MIL-STD-202 Method 215;

11. 机械冲击 Mechanical shock MIL-STD-202 Method 213;

12. 振动 Vibration MIL-STD-202 Method 204;

13. 耐焊接热 Resistance to welding heat MIL-STD-202 Method 210;

14. ESD 静电放电 ESD electrostatic discharge AEC-Q200-002 Or ISO/DIS10605;

15. 可焊性 Solderability J-STD-002;

16. 电气特性 Electrical characteristics 用户规格;

17. 板弯曲 Board bending AEC-Q200-005;

18. 端子强度(SMD)Terminal strength (SMD)  AEC-Q200-006;

19. 梁载荷(断裂强度) Beam load (breaking strength)  AEC-Q200-003。


贴片电容AEC-Q200认证所需的信息

1. 产品装配图、尺寸图、产品说明书等;

2. 电气参数表;

3. 关键原材料清单;

4. 同一应用单元中不同型号产品之间的差异说明。

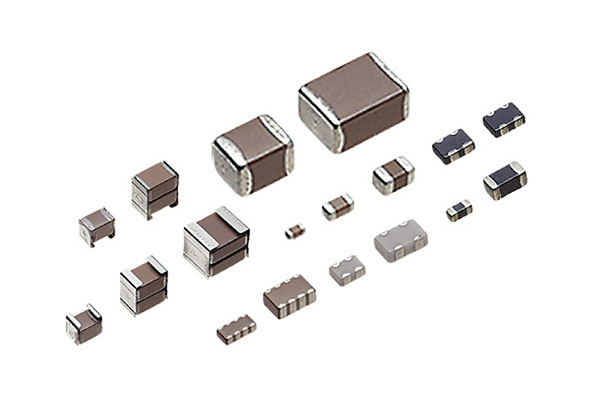

贴片电容AEC-Q200机械冲击和振动试验


贴片电容AEC-Q200认证流程

1. 项目确定:确认产品AECQ200认证测试项目、费用和时间、样品数量等。;

2. 资料准备:根据标准试验的要求,公司准备所需的资料及样品;

3. 送样检测:公司送样至UK实验室进行产品检测;

4. 发证:产品检测结果符合标准要求,正式发证。
