防静电地坪漆施工后需要对地坪的防静电效果进行检测,验收通常需要出具第三方防静电检测报告。广东优科检测是具备CNAS资质的第三方防静电检测机构,可出具国际认可的第三方防静电地坪漆检测报告。
GB 50944-2013 《防静电工程施工与验收规范》
GJB 3007A-2009 《防静电工作区技术要求》
SJ/T 10694-2006《电子产品制造与应用系统防静电检测通用规范》
ANSI/ESD S20.20-2014 《静电放电控制程序》
IEC 61340-5-1:2016《电子器件静电防护-基本要求》
1. 验收环境的温度应在15℃~35℃的范围内。
2. 验收环境的相对湿度应在20%~70%范围内。
3. 达不到上述要求时,可根据实际环境条件,由检验验收方根据施工合同或用户的使用要求,确定工程检验验收时的温湿度范围。
4. 验收时的地面表面应保持干净和整洁,环境洁净度应满足工程设计要求。
5. 防静电贴面板、防静电树脂涂层地面在施工结束 5 日后方可检验验收防静电指标。

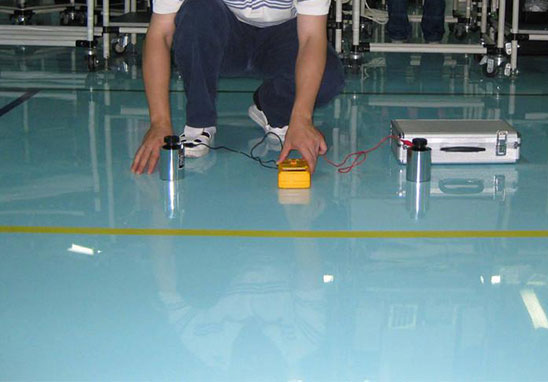

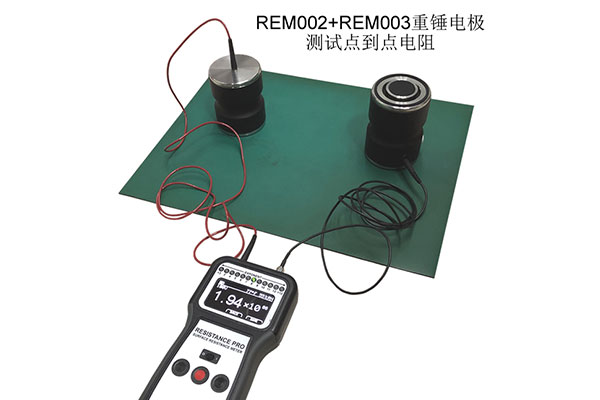

1. 地面点对点电阻测试
▪ 将表面电阻测试仪的两个测量端子分别连接到重锤电极,将两只重锤测试电极间距1米距离放置在防静电地坪表面两点上;
▪ 按下表面电阻测试仪红色测量按钮,15s后读取表面电阻测试仪的电阻示值。

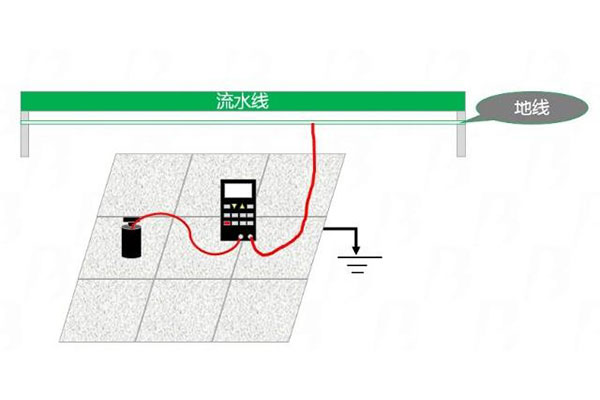

2. 地面对地电阻测试
▪ 将表面电阻测试仪的黑色测量端连接到附近的防静电接地连接点上,另一红色测量端连接重锤测试电极,将电极放置在地坪表面,电极距边缘>10cm;
▪ 按下表面电阻测试仪测量按钮,15s后读取表面电阻测试仪的电阻示值。
3. 防静电接地电阻测试
通常使用接地电阻表三级法测试静电地的接地电阻,阻值应小于10Ω。

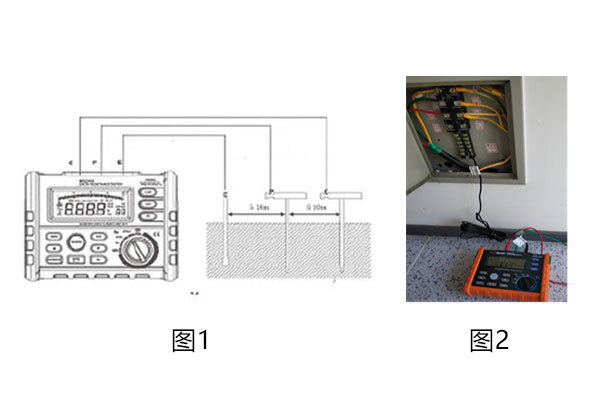

▪ 将接地电阻测试仪的E、P、C接线柱分别连接防静电接地端子和室外的绿色线P和红色线C辅助接地棒,见图1;
▪ 仪表旋盘开关选择“三极法”档位。按下“测量”键,待测量键灯闪烁停止,蜂鸣器响一声,键灯熄灭,测量值被自动保持,从显示屏读取接地电阻值,见图2;

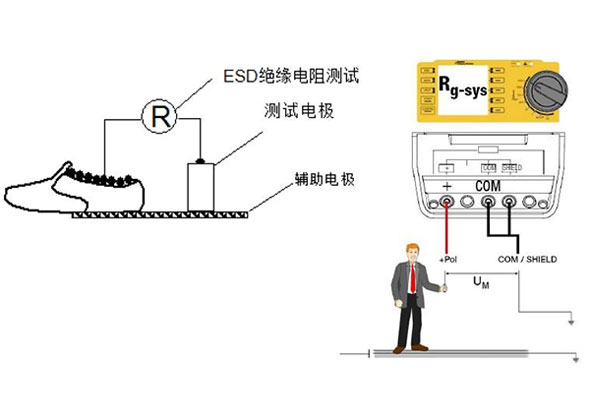

4. 人-鞋-地系统电阻测试
在开始测试前,双脚穿防静电鞋至少10分钟以上;
将表面电阻测试仪的黑色测量端连接到附近的防静电接地连接点上,另一红色测量端连接金属手持电极,双脚站在防静电地板上,手牢牢抓住手持电极;
按下表面电阻测试仪测量按钮,15s后读取表面电阻测试仪的电阻示值。

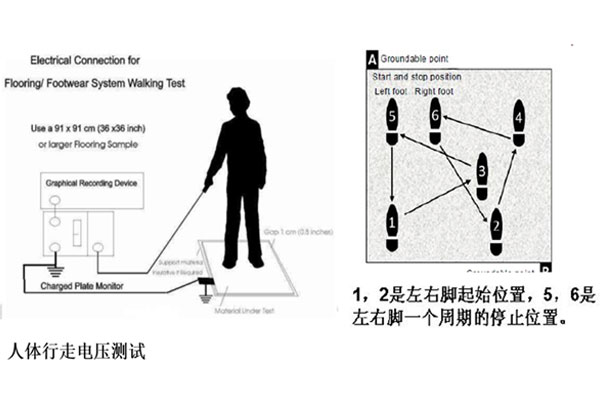

5. 人体行走电压测试
测量仪器:使用CPM或静电电压表测量,
测试方法:ANSI/ESD STM97.1,行走电压< 100V
1. SJ/T10694-2006《电子产品制造与应用系统防静电检测通用规范》
▪ 防静电接地电阻:独立防静电接地系统的接地电阻值应< 10Ω(无设计要求时)。
▪ 摩擦起电电压<100V。
2. ANSI/ESD S20.20-2014《静电放电控制程序》
▪ 人体行走电压<100V。
▪ 人-鞋-地系统电阻<1×109 Ω。
以上就是关于防静电地坪漆检测哪里可以做的介绍,如果您有防静电活动地板、防静电PVC地板、防静电环氧地坪、防静电水磨石及不发火硬化地坪、防静电瓷砖、防静电地毯等防静电地面工程需要做第三方防静电检测,欢迎联系广东优科检测工程师!
