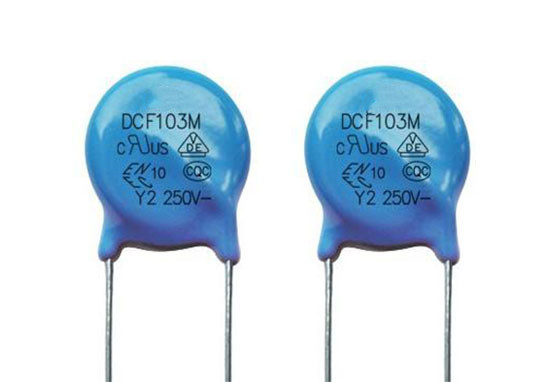

安规（XY）电容器可靠性试验执行的标准是GB/T6346.14-2015《电子设备用的固定电容器》中的相关条款，对应的IEC标准是IEC60384-14:2005，广东优科检测是专业第三方安规电容可靠性试验机构，实验室具备GB/T6346.14、IEC60384-14标准CNAS检测资质和检测能力，可提供安规电容可靠性试验、VDE认证、CQC认证等安规认证检测服务。

安规电容可靠性试验标准

GB/T 2423.1-2001电工电子产品基本环境试验规程 试验A：低温试验方法

GB/T 2123.2-2001电工电子产品基本环境试验规程 试验B：高温试验方法

GB/T 2423.3-1993电工电了产品基木环境试验规程 试验Ca：恒定湿热试验方法

GB/T 2123.22-2002电工电子产品基本环境试验规程 试验N：温度变化试验方法

GB/T 6346.14、IEC 60384-14 安规电容可靠性试验方法

安规电容可靠性试验项目_试验方法及要求

一、高温负荷

1. Y电容高温负荷试验方法

试验温度：最高温度+10℃

试验时间：96H+8H

实验电压：Y1、Y2:1000VAC

电容并联测试

恢复1~2小时测试电性能

2. X电容高温负荷试验方法

试验温度：最高温度115℃

试验时间：96H+8H

实验电压：700VDC±3V

电容并联测试

恢复1~2小时测试电性能

高温负荷试验后参数与外观要求

外观：无显著异常

容量变化率：试验前后的Cpk值>1.5

漏电流：试验前后的Cpk值>1.5

DF（损耗角）：试验前后的Cpk值>1.5

绝缘电阻：试验前后的Cpk值>1.5

注：试验电路板上要串联一个大约1KΩ1/4W的保护电阻，且施加负荷电压时不可瞬间施加其试验电压，应逐步加压至试验电压，待其稳定后每H检测负荷电压是否在规定范围内！

二、温度冲击

1. Y电容温度冲击试验方法

试验条件：最高温度与最低温度来回循环5次，每次0.5H

恢复1~2小时测试电性能

2. X电容温度冲击试验方法

试验条件：最高温度与最低温度来回循环5次，每次0.5H

恢复1~2小时测试电性能

温度冲击试验后参数与外观要求

外观：无显著异常

容量变化率：试验前后的Cpk值>1.5

漏电流：试验前后的Cpk值>1.5

DF（损耗角）：试验前后的Cpk值>1.5

绝缘电阻：试验前后的Cpk值>1.5

三、耐湿负荷

1. Y电容耐湿负荷试验方法

试验温度：40℃±3℃

湿度：93%±3%

试验时间：96H+8H

实验电压：Y1、Y2:1000VAC

电容并联测试

恢复1~2小时测试电性能

2. X电容耐湿负荷试验方法

试验温度：40℃±3℃

湿度：93%±3%

试验时间：96H+8H

实验电压：700VDC±3V

电容并联测试

恢复1~2小时测试电性能

耐湿负荷试验后参数与外观要求

外观：无显著异常

容量变化率：试验前后的Cpk值>1.5

漏电流：试验前后的Cpk值>1.5

DF（损耗角）：试验前后的Cpk值>1.5

绝缘电阻：试验前后的Cpk值>1.5

注：试验电路板上要串联一个大约1KΩ 1/4W的保护电阻，且施加负荷电压时不可瞬间施加其试验电压，应逐步加压至试验电压，待其稳定后每4H检测负荷电压是否在规定范围内！

四、温度特性

1. 低温特性试验方法

测试条件：最低温度±3℃

0.5H后测试其电性参数

试验后参数与外观要求

外观：无显著异常

容量变化率：试验前后的Cpk值>1.0

DF（损耗角）：试验前后的Cpk值>1.0

2. 高温特性试验方法

测试条件：最高温度±3℃

0.5H后测试其电性参数

高温特性试验后参数与外观要求

外观：无显著异常

容量变化率：试验前后的Cpk值>1.0

DF（损耗角）：试验前后的Cpk值>1.0

3. 高温存储试验方法

测试温度：最高温度±3℃

试验时间：1000H+24H

恢复1-2小时测试电性能

试验后参数与外观要求

外观：无显著异常

容量变化率：试验前后的Cpk值>1.5

漏电流：试验前后的Cpk值>1.5

DF（损耗角）：试验前后的Cpk值>1.5

绝缘电阻：试验前后的Cpk值>1.5
