AEC-Q101测试项目详解:可靠性试验大解析

文章来源 : 广东优科检测 发表时间:2025-01-15 浏览数量:

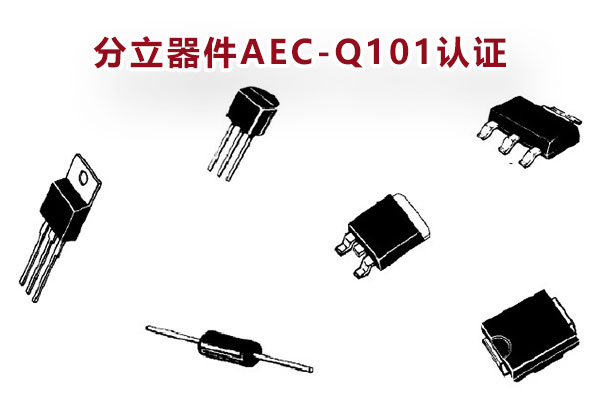

随着汽车电子技术的迅猛发展,车用半导体器件的可靠性和质量要求日益严格。作为汽车电子元器件的标准认证之一,AEC-Q101认证被广泛应用于二极管、TVS管、MOSFET、IGBT等分立半导体器件的品质保障。




什么是AEC-Q101认证?

AEC-Q101认证是针对汽车级半导体分立器件的可靠性测试标准,旨在确保这些器件能够在汽车苛刻的工作环境下稳定运行。认证依据AEC-Q101规范的最新版本(Rev-E:2021),定义了分立半导体器件的最低应力测试要求及参考测试条件。

根据AEC-Q101标准,分立半导体器件的最低温度范围为-40℃至+125℃,而LED器件的最低温度范围为-40℃至+85℃。该认证通过模拟多种环境和使用条件,验证器件的可靠性和稳定性。


AEC-Q101测试项目分类与解析

AEC-Q101认证的测试项目主要分为五个大组,共计37项。具体测试项目会根据器件类型、封装形式和应用环境的不同进行调整。


A组:加速环境应力测试

A组测试用于评估器件在极端环境条件下的可靠性,通过模拟高温、高湿、高压、快速温度变化等条件,考验器件的抗应力能力。

- 预处理(Preconditioning):模拟焊接、回流焊等工艺对器件的影响。

- 高加速应力测试(HAST):在高温高湿环境下施加高压,评估器件的老化性能。

- 温度循环(Temperature Cycling):通过快速冷热交替,检测封装和材料的可靠性。

- 功率和温度循环(Power and Temperature Cycling):模拟器件在功率负载变化中的耐久性。


B组:加速寿命模拟测试

B组测试主要针对器件在实际使用中可能承受的电气偏压应力,评估其长期运行可靠性。

- 高温反向偏压(HTRB):在高温下施加反向偏压,检测漏电流和电气稳定性。

- 高温栅极偏压(HTGB):评估MOSFET和IGBT等器件的栅极氧化层耐久性。

- 稳态操作(Steady State Operating Life):模拟长期工作环境下的性能衰减。


C组:封装结构完整性测试

C组测试专注于器件封装的机械和物理结构可靠性,确保器件能够承受外部机械应力和化学环境。

- 破坏性物理分析(DPA):检查器件的封装和内部结构完整性。

- 耐焊接热(Resistance to Soldering Heat):评估器件在焊接过程中是否受损。

- 机械冲击和振动测试(Mechanical Shock and Vibration Testing):模拟运输和安装过程中的机械应力。


D组:芯片制造可靠性测试

D组测试聚焦于芯片内部的制造可靠性,主要评估其电介质耐久性。

- 介电可靠性(Dielectric Reliability):检测芯片内部介电层的抗击穿能力。


E组:电气特性确认测试

E组测试用于验证器件在应力测试前后电气性能的变化,确保其符合设计要求。

- ESD测试:评估器件的静电放电耐受能力,包括HBM和CDM模式。

- 短路可靠性(Short-Circuit Reliability):检测器件在短路情况下的耐受性能。


技术标准解读与应用意义

AEC-Q101认证标准为汽车分立器件的可靠性测试提供了统一的基准。其核心目标是通过严苛的测试条件,确保器件能够满足以下应用需求:

1. 高可靠性:在高温、高湿、高压等极端条件下稳定运行。

2. 长寿命:支持汽车电子系统的长期稳定工作。

3. 环境适应性:应对快速温度变化、机械振动和化学腐蚀。


AEC-Q101认证测试服务

作为一家拥有CNAS全项检测资质和CNCA发证能力的AEC-Q101认证测试机构,我们公司可为客户提供全方位的AEC-Q101认证测试服务。我们拥有先进的测试设备和经验丰富的技术团队,可高效完成从测试计划制定到认证发证的全过程。

我们的服务优势包括:

- 全项目测试能力:涵盖AEC-Q101标准的全部37项测试。

- 快速响应:提供高效的检测与认证服务,加速产品上市。

- 专业支持:技术团队为客户量身定制测试方案,确保符合最新标准。


如需了解更多关于AEC-Q101认证测试的详细信息,欢迎随时联系我们的专业团队。我们将竭诚为您提供高质量的认证测试服务,助力您的产品在汽车电子领域脱颖而出。
