【实验室直击】电容器脉冲耐久测试

文章来源 : 广东优科检测 发表时间:2022-01-17

电容作为产品安全的保护伞,对于产品的安全有着举足轻重的意义,一般应用在家用电器以及各类电子产品保护器中,今天我们就走进广东优科检测实验室,来看一下电容器脉冲耐久测试是怎么做的。


电容脉冲耐久测试


电容器脉冲耐久测试方法

测试设备:

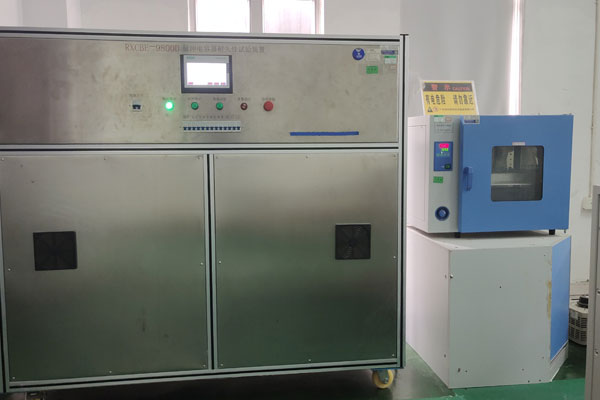

脉冲电容器耐久性测试装置、高温试验箱、绝缘电阻测试仪


电容脉冲耐久测试


测试标准:

UL 60384-14《电子设备用固定式电容器产品标准》

IEC 60384-1-2016《电子设备用固定电容器.第1部分:总规范》

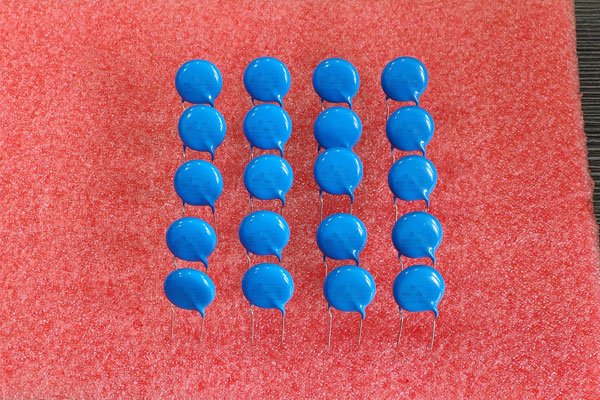

测试样品:

12pcs


测试目的:

通过对电容器施加长时间脉冲电压,验证电容器的耐久性能,通过脉冲耐久测试工程技术人员可以更准确地分析和掌握产品的品质情况。


测试步骤:

第一步:

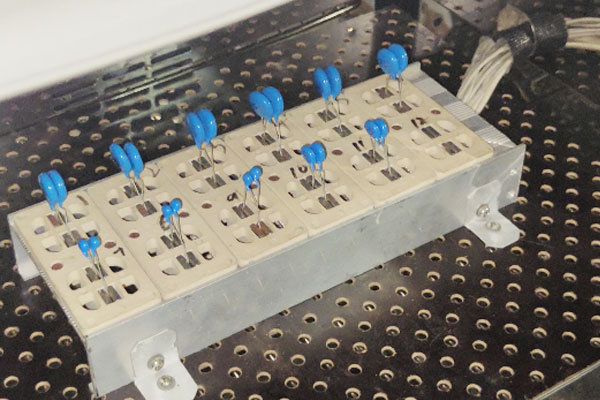

将电容样品装夹至高温试验箱内的测试夹具上,保证绝缘良好并引脚接牢,测试夹具的另一端与脉冲电容器耐久性试验装置连接。


电容脉冲耐久测试


第二步:

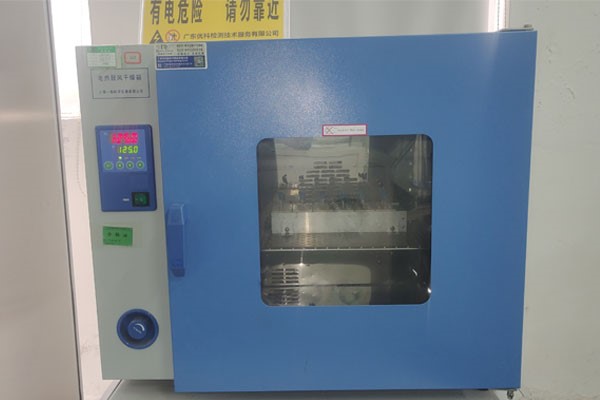

开启高温试验箱,将温度设定至客户宣称的上限类别温度125°。


电容器脉冲耐久测试



第三步:

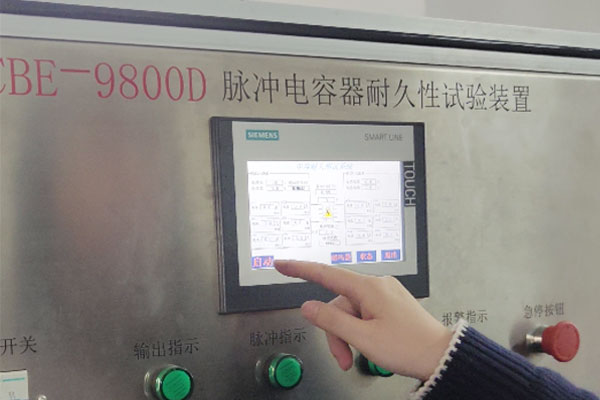

开启脉冲电容器耐久性试验装置,脉冲电压设置为试验样品的1.7倍额定电压,设置总容量大于等于12路样品电容量之和,间隔时间设为0.1s,测试时间设置为1000小时。



电容脉冲耐久测试


第四步:

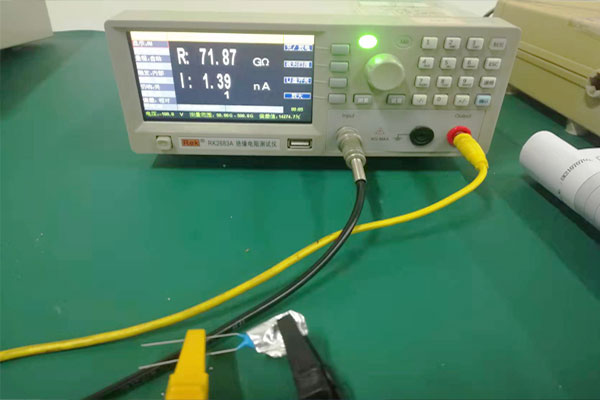

1000h测试结束后,将样品在常温下放置2小时,再测量其电容量、绝缘电阻,测量的值在客户规格书宣称的误差范围内且产品外观无明显损伤,则可判定试验合格。


电容脉冲耐久测试


第四步

点击启动,开始测试,测试结束后,在常温条件下恢复2h,再进行电容量、绝缘电阻、耐电压测试。


以上就是关于电容器的电容器脉冲耐久测试的介绍,希望对大家有所帮助,广东优科检测是获得UL、TUV、CQC授权的第三方检测认证机构,可提供电容器CQC认证、TUV认证、UL认证及委托测试服务,有相关需求的朋友欢迎咨询。
