×
0769-82327388
文章来源 : 广东优科检测 发表时间：2023-06-09 浏览数量：

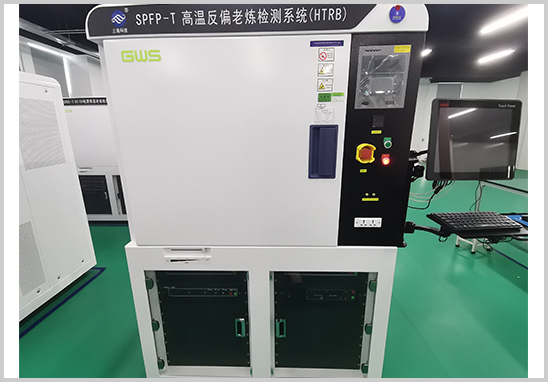

高温反偏试验是模拟器件在静态或稳态工作模式下，以最高反偏电压或指定反偏电压进行工作，以研究偏置条件和温度随时间对器件的寿命模拟。甚至一些厂商还会将其作为一筛或二筛的核心试验。
分立器件的高温反偏主要采用的试验标准有MIL-STD-750 方法1038、JESD22-A108、GJB 128A-1997 方法1038、AEC-Q101表2 B1项等。
各类标准从试验温度、反偏电压电参数测试均做出了明确的定义，而试验方法、原理均差别不大，其中，以车规的要求最为严苛，在模拟最高结温工作状态下，100%的反偏电压下运行1000h。
对于SiC功率器件而言，其最大额定结温普遍在175℃以上，而反偏电压已超过650V，更高的温度、更强的电场加速钝化层中可移动离子或杂质的扩散迁移，从而提前发现器件异常，较大程度地验证器件的可靠性。
| 标准 | 试验温度 | 试验电压 | 试验时长 |
| MIL-STD-750-1 M1038 | 150℃ | 80%×BV | 160小时 以上 |
| AEC-Q101 | Tjmax （175℃） | 100%×BV | 1000小时 以上 |

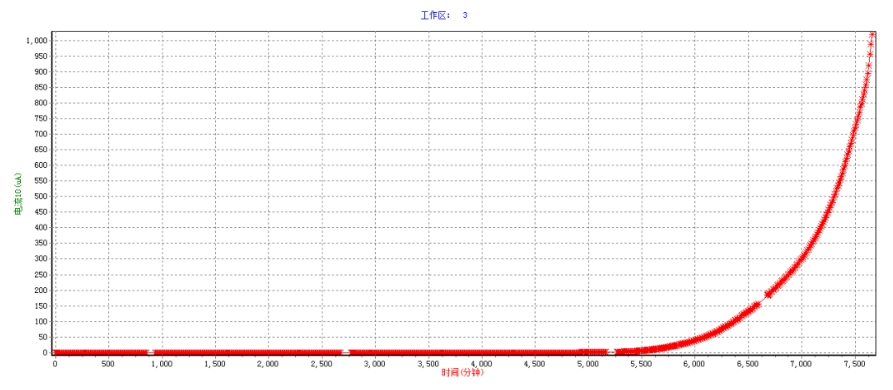

Si基的二极管高温漏电流一般在1~100μA，而SiC二极管高温反偏试验过程漏电流通常比较小，为0.1~10μA级别。如果器件存在缺陷，漏电还会随着时间的推移而逐渐上升。这需要有实时的、较高精度的漏电监控系统，提供整个试验周期漏电流的监控数据以观察器件的试验状态。
高温反偏试验主要考察器件的材料、结构、封装可靠性，可反映出器件边缘终端、钝化层、键合（interconnect）等结构的弱点或退化效应。
因此，功率器件是否能通过高温反偏试验，应从产品设计阶段考虑风险，综合考量电场、高温对材料、结构、钝化层的老化影响。以实际应用环境因素要求一体化管控材料选型、结构搭建设计，提升良品率。
优科检测拥有完整的车规级功率半导体AEC-Q101认证能力，可针对不同产品定制高温反偏试验，同时为大漏电流产品提供高温反偏下结温测量方案，帮助多个客户获得相关可靠性认证报告。
获取报价
如果您对我司的产品或服务有任何意见或者建议，您可以通过这个渠道给予我们反馈。您的留言我们会尽快回复！
扫码咨询
微信订阅号
