电容器浪涌试验是评估电容器在直流浪涌电压冲击下性能和耐久性的重要方法。优科检测作为专业的第三方电容器检测认证机构，配备了先进的电容器浪涌试验台，能够提供全面的电容器浪涌试验测试服务，确保符合GB/T 2693-2001和IEC 60384-1:2021标准。
- GB/T 2693-2001、IEC 60384-1:2021《电子设备用固定电容器 第1部分：总规范》
电容器浪涌试验主要采用直流电压对电容进行充放电试验和耐久性试验。具体的试验方法和要求如下：
1. 充放电循环：电容器应经受1000次规定的直流浪涌电压循环。双极性电容器应在每个方向各承受1000次循环。循环期间的环境温度应为电容器相应的最高温度。
2. 充电和放电时间：每次循环包括30秒的浪涌电压加电压时间，紧接着是5分30秒的放电时间。
3. 电阻器配置：加电压时通过电源与电容器之间串联的电阻器，电阻值如下：
- 对于2500µF以下的电容器为1000Ω±100Ω
- 对于2500µF及其以上的电容器为100Ω±10Ω
4. 浪涌电压循环试验：每次浪涌电压循环试验应这样进行：电容器加电压30秒结束时，通过电阻进行放电，试验在循环的放电阶段结束。
5. 稳定和测量：在最后一次加电压循环之后，电容器应在规定的检验条件下进行稳定，并按标准规定测量电容器的直流漏电流、电容量和损耗角正切。
6. 外观检查：试验结束后，应对电容器进行外观检查，以确定有无机械损伤和电解液渗漏。
在进行浪涌试验时，需要确认和记录以下数据：
1. 充电时间常数：由电源内阻、充电电路的电阻和被试电容器的电容量决定。
2. 放电时间常数：由放电电路的电阻和被试电容器的电容量决定。
3. 浪涌电压与额定电压的比值：如果适用。
4. 试验周期数：即总的充放电循环次数。
5. 浪涌持续时间：每次浪涌电压施加的持续时间。
6. 放电持续时间：每次放电过程的持续时间。
7. 重复率：即每秒的浪涌试验次数。
8. 温度：试验过程中如果温度与标准大气条件要求不同时，需要记录温度。

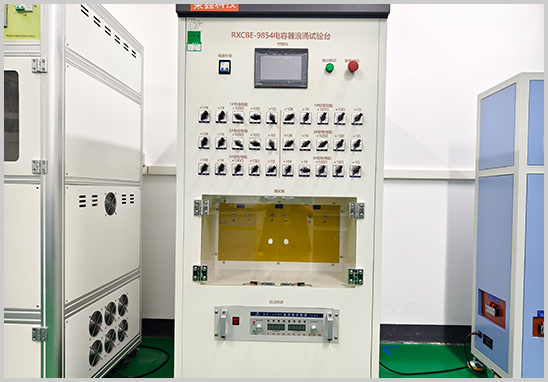

优科检测实验室配备了先进的电容器浪涌试验台，能够精确控制和记录试验过程中的各项参数，确保试验结果的准确性和可靠性。作为专业的第三方检测机构，我们的服务覆盖了从元器件到终端产品的全方位测试需求，帮助客户确保产品的质量和安全性。
