电容器VDE认证哪里可以做?

文章来源 : 广东优科检测 发表时间:2021-09-30

广东优科检测是获得CNAS和CMA资质认可的第三方检测认证机构,实验室具备电容器安规认证资质和检测能力,可提供电容器VDE认证UL认证、TUV认证、CQC认证及技术咨询服务。

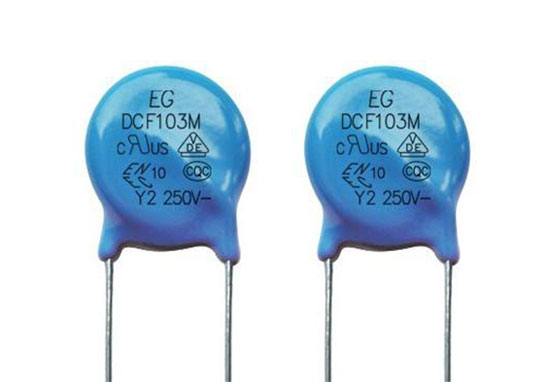

电容器VDE认证


电容器VDE认证标准

IEC 60384-14 《电子设备用固定电容器 第 14 部分:分规范 抑制电源电磁干扰用固定电容器》


电容器VDE认证测试项目

1. Visual inspection and dimensional inspection 外观检查和尺寸检验;

2. Electrical test 电气试验;

3. Strength of outlet end 引出端强度;

4. Resistance to welding heat 耐焊接热;

5. Weldability 可焊性;

6. Rapid temperature change 温度快速变化;

7. Vibration 振动;

8. Climatic sequence 气候顺序;

9. Impact 冲击;

10. Steady state damp heat 稳态湿热;

11. Pulse voltage 脉冲电压;

12. Durability 耐久性;

13. Charging and discharging 充电和放电;

14. Flame retardant test 阻燃性试验;

15. Spontaneous combustion test 自燃性试验;

16. High frequency characteristics 高频特性;

17. Solvent resistance of components 元件耐溶剂;

18. Solvent resistance of marking标志的耐溶剂。



常见电容器种类

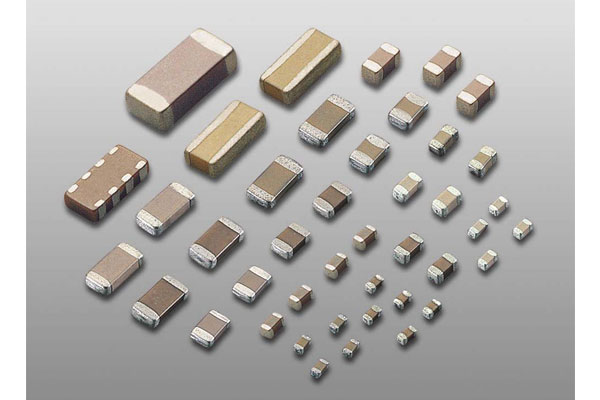

1. 贴片电容器:MLCC&塑封SMD

表面安装电容器:一种小体积、形状规则的电容器,适用于表面安装的混合电流和印制板电路。



与传统插件电容器的区别

(1) 增加抗弯测试和抗剪测试;

(2) 部分测试样品需要安在测试板上。

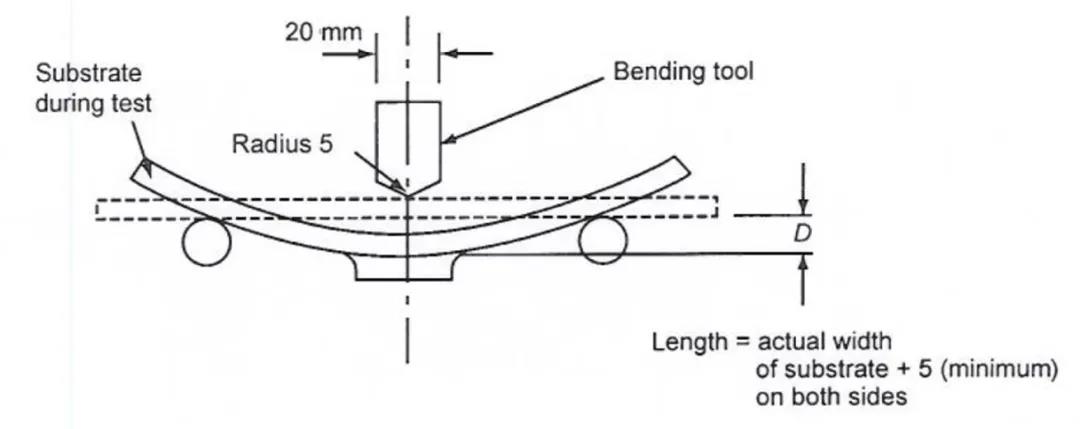

贴片电容器抗弯测试

贴片电容器抗弯测试

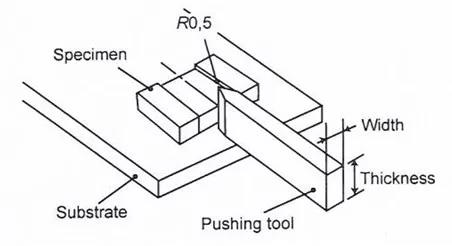

贴片电容器基板抗剪测试

贴片电容器基板抗剪测试

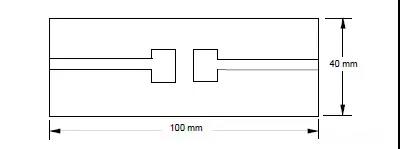

测试基板参考

测试基板参考


2. 双芯或多芯电容器

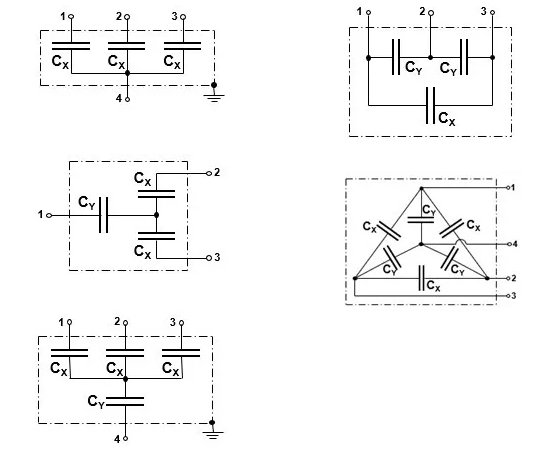

部分电路图节选


部分电路图节选

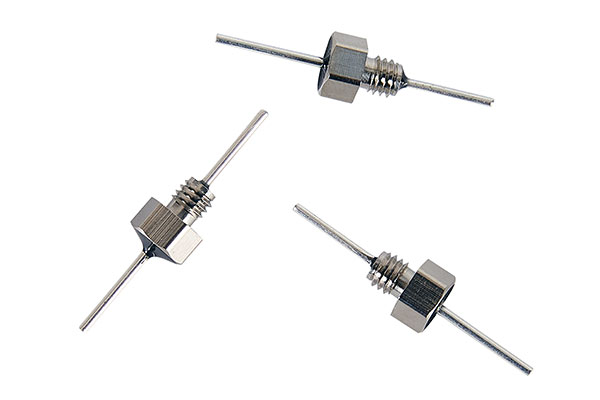

3. 穿心电容器

穿心电容器

穿心电容器

(1) 同轴穿心电容器;

(2) 非同轴对称使用穿心电容器 & 非同轴非对称使用穿心电容器。

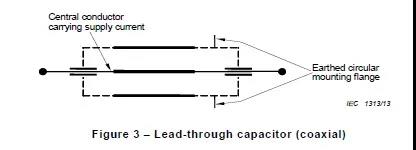

同轴穿心电容器电路图


同轴穿心电容器电路图

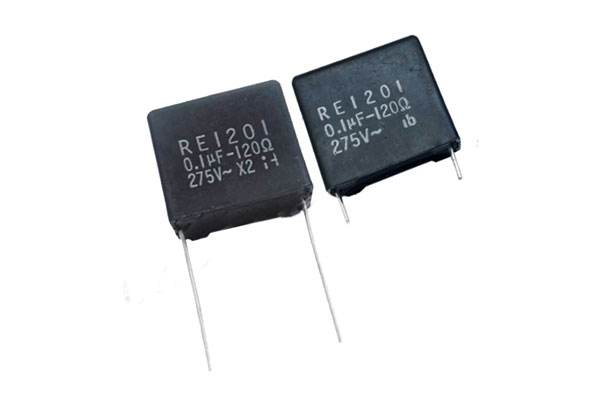

4. 串联-RC组件

串联-RC组件


定义:电阻与X类或者Y类电容器串联的功能组合。


电路图

电路图


电容器VDE认证常见问题

直流额定电压和双85认证

1. 附录H:直流应用,最高可申请DC1500V

Q:一定要申请DC 1500V吗?

A:不一定, 您可以选择 ≤ DC 1500V的电压,如DC 560V, DC 630V, DC 750V, DC 1000V等……由申请人根据实际情况申报。


2. 附录I:常见的几种测试条件有哪些呢?

测试方法A:

40℃/93%HR/56 & 60℃/93%HR/56 (注:施加额定电压)


测试方法B(也称为快速测试法):

双85/500小时 & 双85/1000小时 (注:施加额定电压)


Q:附录I的测试方法与型式试验一览表3的稳态湿热测试是否一样?

A:不一样,测试条件有区别。具体认证细则和测试要求,您可以联系广东优科检测工程师。


电容器VDE认证机构


电容器VDE认证办理流程

1. 客户提交产品参数和相关文件;

2. VDE收到文件后报价,出报价单;

3. 客户接受报价,签返报价单;

4. VDE提供样品要求;

5. 客户送样汇款;

6. VDE收到样品、文件和测试费后安排测试;

7. 测试合格后发证。
