车规电阻AEC-Q200高温存储测试方法【图文】

文章来源 : 广东优科检测 发表时间:2021-12-23

广东优科检测是具备AEC-Q200标准CNAS全项测试资质的第三方检测机构,接下来带大家来看一下我们实验室进行的车规电阻AEC-Q200高温存储测试

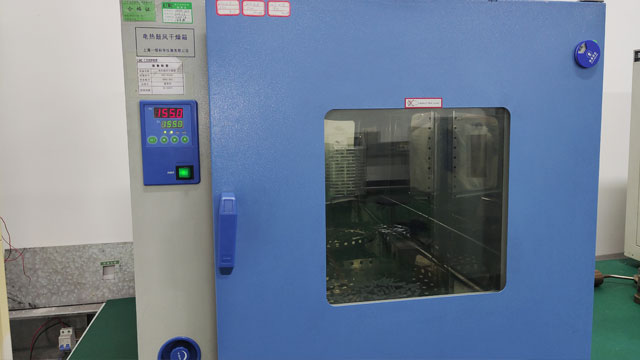

车规电阻AEC-Q200高温存储测试



车规电阻AEC-Q200高温存储测试的目的

车规电阻AEC-Q200高温存储测试属于温度应力测试,目的是为了模拟评估电阻在长时间的高温环境下所经受应力的影响。



车规电阻AEC-Q200高温存储测试

什么是应力测试?

应力认证测试定义为成功地完成本标准中定义的测试。每一种无源电子器件要求的低温度范围(大能力)以及各等级的典型运用案例(指定应用)列于下表:





等级

温度范围

无源器件类型

典型的

应用案例

最低

最高

最大能力(除非有特别指定和认证)

0

-50℃

+150℃

扁平芯片陶瓷电阻器、X8R陶瓷电容器

所有汽车

1

-40℃

+125℃

网络电容器、电阻器、电感、变压器、热敏电阻、共鸣器、晶体和变阻器,所有其它陶瓷和钽电容器

大部分引擎

2

-40℃

+105℃

铝电解电容器

乘客仓高热点

3

-40℃

+85℃

薄膜电容器、铁痒体、R/R-C网络和可调电容器

多数乘客仓

4

0℃

+70℃

/

非汽车类


如果成功完成备注中的器件类型达到的低温度等级的资格认证,那么将允许供应商声称他们的零件通过了该等级或更低等级的“AEC认证”。对于低于上述低温度的资格鉴定,将仅允许供应商声称他们的零件通过了较低等级的“AEC认证”。



车规电阻AEC-Q200高温存储测试


车规电阻阻AEC-Q200高温存储测试方法

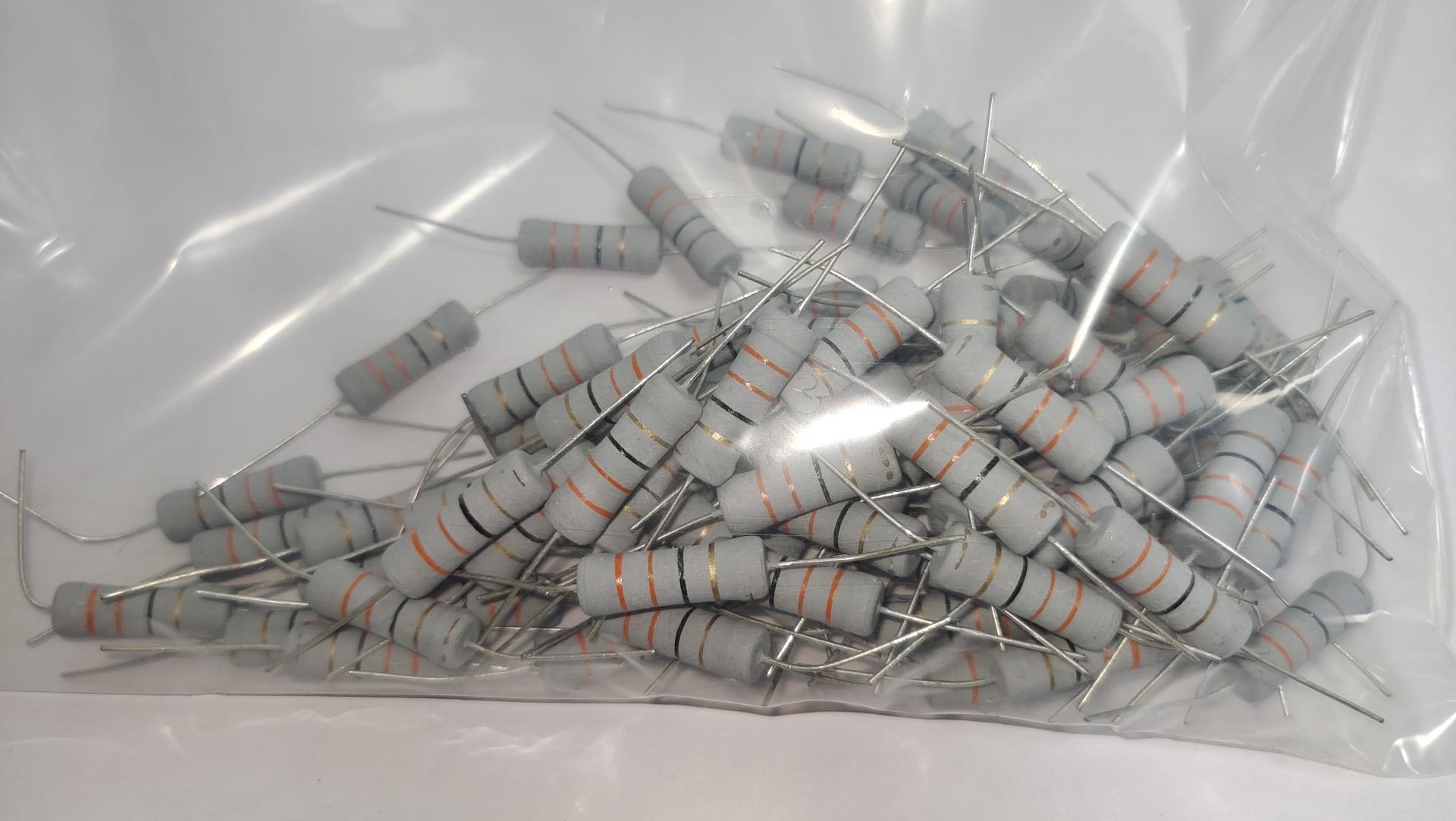

车规电阻AEC-Q200高温存储测试依据MIL-STD-202 Method 108(美JB)方法,需要准备77个样品。

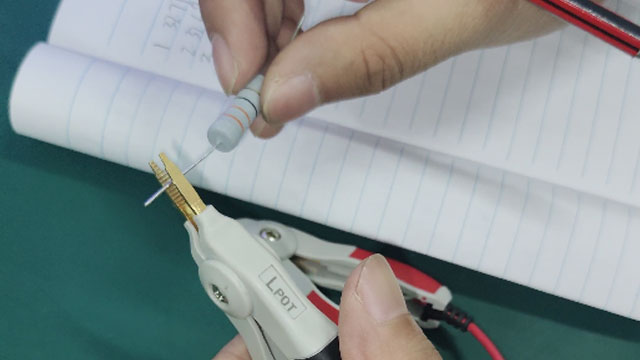

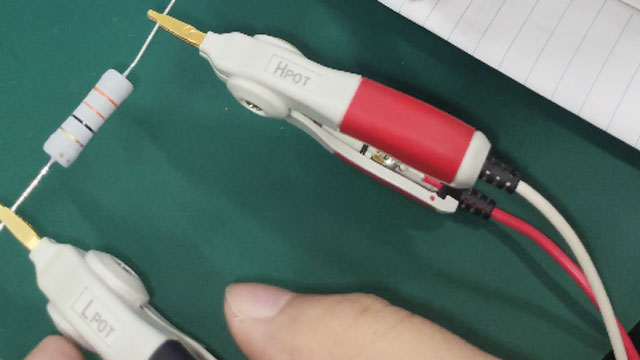

 测试开始前,要先进行电气参数测试,将测得的参数记录下来。



车规电阻AEC-Q200高温存储测试

步骤一:

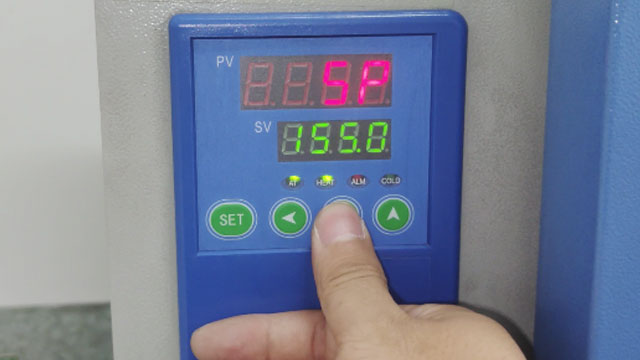

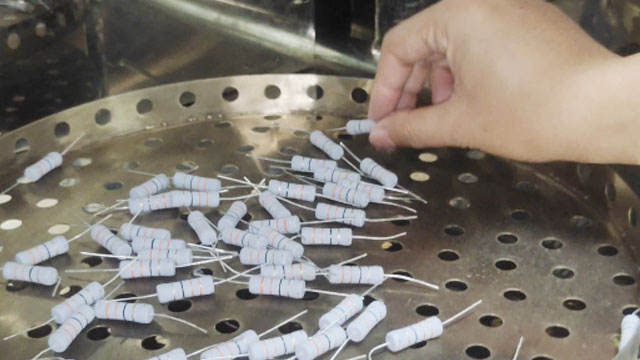

然后将电阻放入高温试验箱中,温度设置为产品的最高额定温度,依据规格书这款电阻试验温度需设置155°C,时间设置为1000小时。



车规电阻AEC-Q200高温存储测试

步骤二:

1000小时试验过程需在250小时、500小时间隔测量电气参数。



车规电阻AEC-Q200高温存储测试

步骤三:

1000小时试验结束后,需要将样品在室温状态25±5 °C 下放置一天后再进行电气参数测试。



依据客户规格书宣称的值,对比测试前后测量的值来判定是否合格,AEC-Q200认证所有测试只接受零失败。



以上就是关于车规电阻AEC-Q200高温存储测试方法的介绍,如果您有电阻、电感、变压器、电容等无源器件需要做AEC-Q200认证测试,欢迎联系我们!
