如何运用UL810标准加快取得电容器UL认证

文章来源 : 广东优科检测 发表时间:2019-04-24

本文主要目的是为制造商在申请电容器产品符合 UL810标准的认证时,率先建立某些必备的结构审查要求概念及作法,以利其能于正式提交产品给UL前先进行自我检测,加快取得正式电容器UL认证

UL810标准所规范的为一般用途电容器,主要是用于各类美规交流马达启动或运转设备的辅助,如家用或电器马达设备,最常见的应用为空调/冰箱/风扇马达启动或运转;部分则会应用于萤光或卤素灯具及电力设备功因校正负载用。

根据该标准,可将电容器依性能及结构作为区分,主要为三大类:
1、结构审核型 (UL 产品类别代码 CZDS2) ── 不测试内部异常短路时的保护能力,不得宣告最大有效故障电流保护能力,但最大可宣告工作电压为 7.2KV。
2、内部保护型 (UL 产品类别代码CYWT2)  ──  需宣告 AFC 最大有效故障电流 (短路) 保护能力,最大 AFC 标示为 10000A。
3、电解电容 (UL 产品类别代码 CZEH2) ── 最大 600V,须执行过电压及压力释放测试。
在建立上述的规范脉络后,相关制造商接着即可进入我们特别摘录标准的几项重点要求,以便产品在正式进入认证阶段前,可在公司内部先进行自我检测,提高产品的送测成功及取证机率。

外壳 (Enclosure) 要求 ── 对金属与非金属有所不同
金属外壳:钢制至少 0.25 mm 厚;铝制或铜制至少 0.41 mm 厚。全金属密封型外壳仅能申请UL产品类别代码为 CYWT2 产品系列。
非金属外壳:电容的外壳所用塑胶需要经过UL认证,并符合防火等级 (Flame Class) 大于 V-2,介电强度 (Dielectric Strength) 大于 5KV 的要求。

绝缘材料 (Insulating Material) 要求

对于内部绝缘材料,UL810一般要求须符合防火等级大于 HB 即可,然而一旦绝缘材料有外露之虞,如下所示的结构,则必须依照UL针对塑料外壳的要求执行测试。

依照UL针对塑料外壳的要求执行测试

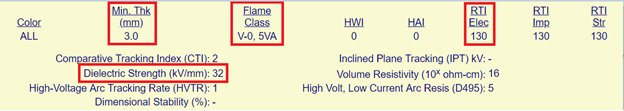

另根据 UL810 4.3.4 的要求,外壳和环氧树脂 (Epoxy) 的耐温皆需要高于 70℃ 或电容的宣告温度之两者较大值。这些具体数值皆能在UL针对符合认证塑料产品所发出的黄卡 (Yellow Card) 查询,如下所示:

这些具体数值皆能在UL针对符合认证塑料产品所发出的黄卡 (Yellow Card) 查询

Dielectric Strength = 3mm X 32KV/mm = 96KV>5KV
若防火等级和相对温度等级 (RTI) 皆已符合要求,但没有 Dielectric Strength (5KV),则可在案件中进行评估。

端子 (Terminals) 要求

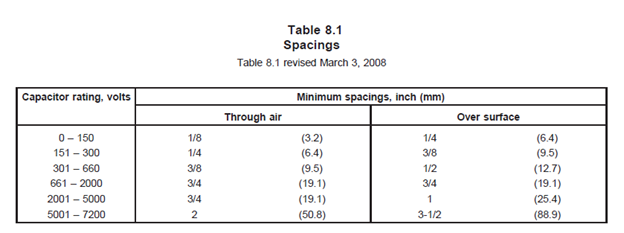

端子间距离需要符合 UL810 Table8.1 的间距规范,如下示意:

端子间距离需要符合 UL810 Table8.1 的间距规范

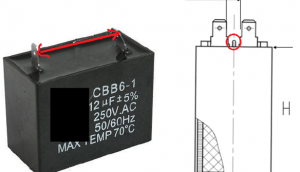

而如下图所示,以一个额定电压 250VAC 的电容为例,端子间空气间隙需要大于 6.4mm,表面爬电距离需大于 9.5mm。假若有空气间隙满足,但爬电距离不足,业者则可设计挡板来增加爬电距离,如右下图所示。

以一个额定电压 250VAC 的电容为例,端子间空气间隙需要大于 6.4mm,表面爬电距离需大于 9.5mm。

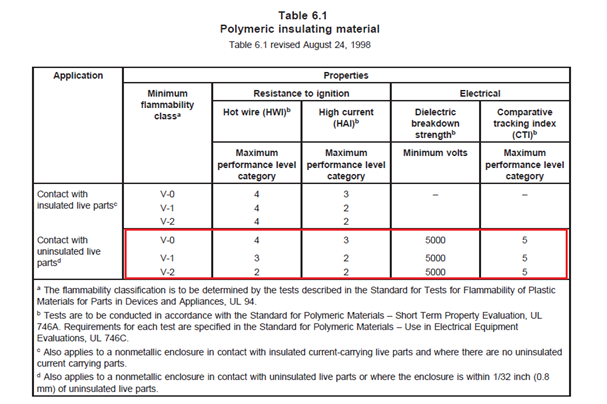

对于端子间表面爬电距离小于 12.7mm 的产品,端子台材料需要满足 UL810 Table 6.1 的要求:

对于端子间表面爬电距离小于 12.7mm 的产品,端子台材料需要满足 UL810 Table 6.1 的要求

所以当塑料外壳或者内部绝缘材料直接用来固定端子,且表面爬电距离小于 12.7mm 时,材料要求需要按照 Table 6.1来执行。
