文章来源 : 广东优科检测 发表时间：2025-05-07 浏览数量：
随着汽车智能化、电动化的发展，车用光电器件（如LED、激光雷达、光电耦合器等）的可靠性直接关系行车安全。作为AEC-Q102认证的核心测试项目之一，板弯曲试验（Board Flex Test）是验证器件抗机械应力能力的关键环节。广东优科检测认证有限公司作为具备CNAS全项资质的第三方AEC-Q102认证测试机构，为您解析这项测试的核心要点与价值。
广东优科检测认证提供符合AEC-Q102-002标准的板弯曲试验服务，覆盖LED、激光器件、光电二极管等汽车光电器件的认证需求。我们的实验室配备高精度弯曲夹具、力传感装置及专业分析团队，可模拟PCB在装配、运输及车辆运行中的机械应力场景，确保测试数据精准可靠。
通过“分级测试+失效分析”方案，我们帮助客户优化测试周期与成本，助力企业快速通过AEC-Q102认证，抢占车用电子市场先机。
1. 验证机械可靠性
PCB在焊接、振动或热膨胀中可能发生弯曲，板弯曲试验模拟此类应力，检测焊点、引脚及封装结构的抗变形能力，避免断裂、松动导致的失效。
2. 降低产品失效风险
试验可识别潜在问题，如焊点剥离、引脚翘曲或电气性能下降，提前优化设计，减少后期召回与维修成本。
3. 满足汽车行业严苛标准
通过测试的器件可在高振动、温度波动环境中保持稳定性，符合汽车行业对10-15年使用寿命的要求。
根据AEC-Q102 Rev A标准，以下光电器件需进行板弯曲试验：
- 发光器件：LED、激光二极管、发光数字管
- 光敏器件：光电二极管、光敏电阻、光电三极管
- 复合器件：光电耦合器、带集成电路的LED模块
- 其他：红外光源、光电池、温差发电器等
1. 测试标准
依据AEC-Q102-002标准，重点关注样品物理完整性与电气稳定性。
2. 试验流程
- 样品准备：
- 使用供应商提供的FR4板材，厚度符合标准要求。
- 按JEDEC J-STD-020标准进行回流焊接，确保焊点质量。
- 设备要求：

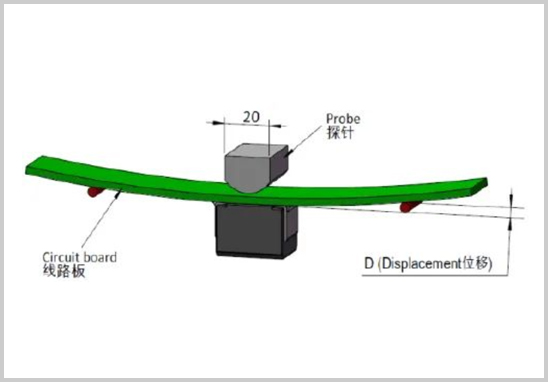

- 弯曲装置需施加足够力，使PCB弯曲≥2mm（或客户指定值）。

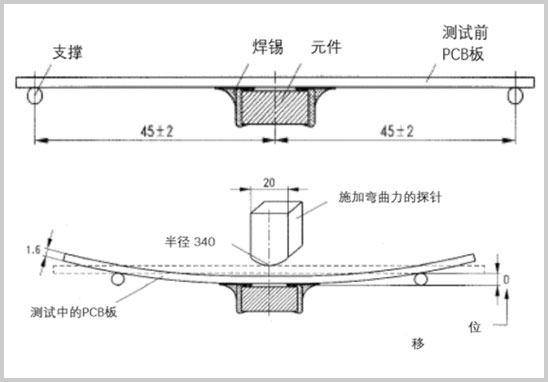

- 测试步骤：
1). 固定PCB，器件面朝下；
2). 缓慢施力至目标弯曲弧度，维持60秒（±5秒）；
3). 卸载应力后检查结构损伤与电气参数变化。
3. 判定标准
- 无焊点断裂、引脚变形或封装开裂；
- 电阻、电压降等参数符合规格要求。
1. 需求咨询：提供器件型号、应用场景及测试需求；
2. 样品提交：按标准要求准备样品并寄送；
3. 测试实施：实验室完成弯曲试验及失效分析；
4. 报告签发：测试完成后，7-10个工作日内提供CNAS认可报告，支持全球认证。
板弯曲试验是车用光电器件通过AEC-Q102认证的“必修课”。广东优科检测认证凭借专业团队与全项资质，为客户提供高效、经济的测试服务。若您需进一步了解测试费用、周期或标准细节，欢迎联系我们的工程师团队！
