GaN FET氮化镓场效应晶体管在汽车电子中的应用

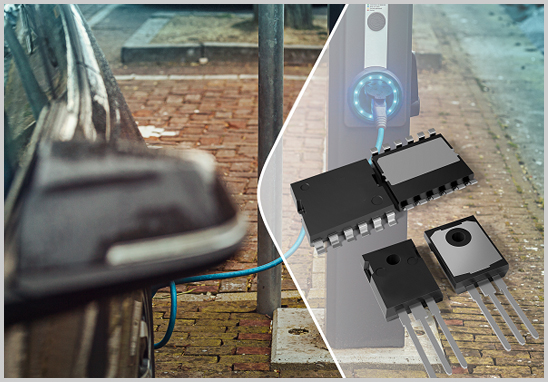

氮化镓（GaN）是一种宽禁带半导体材料，GaN FET（氮化镓场效应晶体管）相较于传统硅MOSFET，具备更高的击穿电场强度、更低的导通电阻和更快的开关速度，在高频高功率场景下优势显著。随着新能源汽车（xEV）的快速普及，GaN FET在汽车电子领域的典型应用包括：车载充电机（OBC）、DC-DC转换器、电机驱动器及激光雷达（LiDAR）等。

- 车载OBC（On-Board Charger）：GaN FET支持兆赫兹级开关频率，可减小磁性元件体积，提升功率密度与转换效率。目前已有基于650V GaN FET设计的双向6.6kW OBC量产方案落地。

- DC-DC转换器：DC-DC转换器将高压电池电压（可达600V甚至更高）降至48V或12V，为车载其他电子元件供电；在混合动力和纯电动车中，DC-DC也可用于电池组与逆变器之间的高压总线。

- 激光雷达（LiDAR）驱动：在激光雷达发射链路中，需产生高功率、纳秒级激光脉冲，普通MOSFET难以满足要求，GaN FET凭借纳秒级开关特性成为首选。

汽车电子工作环境极为严苛，器件需在宽温度范围、高湿度、振动冲击等条件下长期稳定工作。因此，进入汽车供应链的GaN FET必须完成系统性的可靠性验证。

GaN FET通过AEC-Q101验证的必要性

AEC（汽车电子委员会）最初由克莱斯勒、福特和通用汽车于1990年代共同成立，目的是建立通用的零部件认证和质量体系标准。AEC-Q101定义了用于汽车应用的分立半导体器件的最低应力测试验证要求，适用于晶体管、二极管等非集成电路类分立器件。GaN FET作为分立功率半导体，同样适用AEC-Q101标准。

需要特别说明的是：AEC-Q101本身没有对应的认证委员会颁发证书，AEC也不对器件运行认证审批流程。所谓"AEC-Q101认证"，实质是器件按标准完成全部应力测试并出具合格验证报告。由具备CNAS认可资质的第三方实验室执行测试并出具报告，是业内通行做法，可有效提升报告的权威性与客户认可度。

开展AEC-Q101测试的核心价值：

1. 满足客户准入要求：汽车Tier 1供应商及整车厂在器件选型时普遍要求提供AEC-Q101测试报告作为可靠性证明；

2. 降低量产风险：通过系统性应力测试，提前暴露潜在失效机制，减少量产后现场失效和召回风险；

3. 支持器件迭代优化：测试数据为设计与工艺改进提供可量化的可靠性基线；

4. 第三方独立背书：CNAS认可实验室出具的报告客观中立，便于对接国内外客户审核。

GaN FET AEC-Q101测试依据及核心测试项目

主要检测依据：

- AEC-Q101 Rev-E（2021年3月，分立半导体器件失效机制应力测试验证规范，现行版本）

- JESD22系列（JEDEC可靠性测试方法标准，AEC-Q101各测试项目的具体执行方法依据）

- AEC-Q101附属文件（AEC-Q101-001 HBM ESD测试、AEC-Q101-005 CDM ESD测试等）

AEC-Q101 Rev-E要求，进行新品认证时，供应商须提供Table 2中所有测试项目的数据，可以是针对该器件的直接测试结果，也可以是经认可的同系列家族数据。

GaN FET AEC-Q101核心测试项目：

GaN FET特别关注点： GaN HEMT（高电子迁移率晶体管）结构存在电流崩塌（Current Collapse）现象，即高压关断后动态导通电阻（Dynamic RDS(on)）出现短暂升高。在HTRB等偏置寿命测试中，业内通常以RDS(on)漂移量不超过20%作为关键判定指标之一，以评估器件在实际开关应用中的长期参数稳定性。测试方案中应针对GaN器件特性合理设置动态参数的测试与监控。

AEC-Q101测试报告办理流程

第一步：需求沟通与方案制定

提交器件规格书（Datasheet）及封装信息，工程师评估适用的测试条款（含温度等级、电压应力等关键参数），制定测试方案与报价。

第二步：签订合同，提交样品

按测试方案要求提供样品，样品数量依测试项目数量及各项目要求确定（不同项目所需样品数不同，具体以方案为准）；同时需提供测试所需的应用参数（如Vds额定值、Vgs额定值、结温等）。

第三步：实验室执行测试

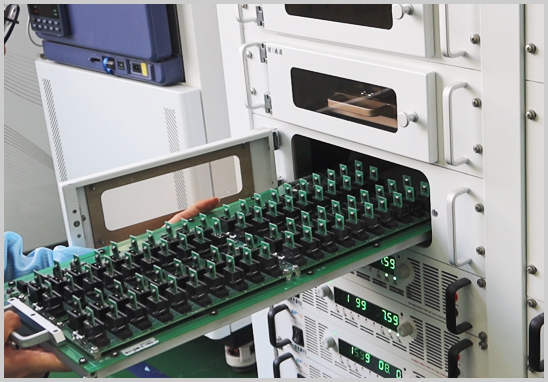

在CNAS认可的受控实验室环境下，依据AEC-Q101 Rev-E及JESD22等方法标准逐项施加应力，全程记录测试条件与电学参数测量数据，数据可追溯。

第四步：数据分析与报告编制

汇总各阶段测试前、中、后的电学参数数据，分析参数漂移情况，识别失效器件并记录失效模式，依据判定准则出具中英文双语检测报告。

第五步：报告交付与后续支持

提供加盖CNAS认可实验室章的正式报告及电子版。如出现测试不合格项目，可协助分析原因，支持整改后重新提交相关项目测试。

周期参考：HTRB、HTGB、HTOL、H3TRB等长时效测试项目通常持续1000小时，加上前后参数测量，单项需6～10周；ESD、物理检查等短时效项目可在1～2周内完成。全项验证通常需3～4个月，建议提前规划产品上市时间节点。

我们能提供的服务

广东优科检测认证有限公司是专注汽车电子元器件AEC-Q系列测试的第三方实验室：

- CNAS认可：具备AEC-Q101标准CNAS认可全项检测能力，报告可在国际互认框架下使用；

- 覆盖范围广：可承接GaN FET、SiC MOSFET、IGBT、TVS管、二极管等分立半导体器件的AEC-Q101全项测试；

- 专业技术支持：工程师熟悉GaN器件结构特性与失效机理，可在测试方案制定阶段提供专业建议，避免测试条件设置不当导致的无效测试；

- 独立第三方：无供应商利益关联，报告客观公正，可直接用于客户供应链审核；

- 全程项目管理：提供项目进度跟踪与关键节点通报，支持加急安排。

常见问题解答（FAQ）

Q1：GaN FET和硅MOSFET执行的是同一版AEC-Q101吗？

A：是的，GaN FET与硅MOSFET同属分立半导体器件，均执行AEC-Q101标准。但测试时的应力条件（电压、温度）需依据各器件数据手册中的额定参数设定，GaN器件还应结合其结构特点（如HEMT栅极结构）合理选取测试方法，确保测试有效性。

Q2：AEC-Q101可以只做部分项目吗？

A：AEC-Q101要求新品认证须完成Table 2中的所有测试项目，不可自行删减。若器件已有同系列经认可的家族数据（Family Data），可按标准规定申请引用，需提供相关证明材料并经用户认可。若是器件发生设计或工艺变更，则须按标准要求开展再认证（Re-qualification）测试。

Q3：测试不合格后可以重新送样测试吗？

A：可以。不合格样品建议进行失效分析（FA）以明确失效根因，针对性完成设计或工艺整改后，可重新提交样品对不合格项目进行测试，实验室将出具补充测试报告。

Q4：CNAS实验室出具的报告能被海外客户接受吗？

A：CNAS（中国合格评定国家认可委员会）是国际实验室认可合作组织（ILAC）及亚太实验室认可合作组织（APLAC）正式成员，CNAS认可实验室的报告在ILAC多边互认协议覆盖的60余个经济体具有互认效力，可直接用于海外客户的供应链认可审核。

Q5：GaN FET AEC-Q101测试需要哪些前期准备材料？

A：建议提前准备：器件完整数据手册（含额定电参数、结温、封装信息）、器件应用场景说明（工作电压范围、开关频率等）、样品（数量以测试方案为准）。准备越充分，方案制定越准确，可有效避免测试返工。
