文章来源 : 广东优科检测 发表时间：2023-02-14 浏览数量：
车规级可调电阻又叫汽车级可调电阻和车用可调电阻，我们还可以把它看作AEC-Q200可调电阻来使用，因为它只有通过AEC-Q200检测才能在汽车中使用，被动元件汽车级品质认证（AEC-Q200）需要每一个零件实现最高质量与可靠性乃至近乎零的失效率。
优科检测认证是专业第三方AEC-Q200认证机构，实验室具备AEC-Q200标准CNAS全项检测资质和检测能力，可提供车规级可调电阻AEC-Q200认证服务。

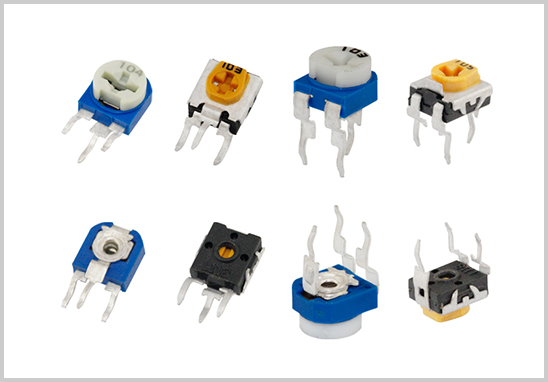

可调电阻也叫可变电阻，其英文为Rheostat，可调电阻是电阻的一类，可调电阻的电阻值的大小可以人为调节，以满足电路的需要。
可调电阻按照电阻值的大小、调节的范围、调节形式、制作工艺、制作材料、体积大小等等可分为许多不同的型号和类型，分为：电子元器件可调电阻，瓷盘可调电阻，贴片可调电阻，线绕可调电阻、滑动变阻器、电阻箱、电位器等等。
| TABLE 9 - TABLE OF METHODS REFERENCED TRIMMER CAPACITORS/RESISTORS 表9-可调电容器/电阻器参考方法 | |||
| Stress 应力方式 | NO. | Reference 测试方法 | Additional Requirements 附加要求 |
| Pre- and Post Stress Electrical Test 应力测试前后电气测试 | 1 | User Spec. 用户规格 | Test is performed except as specified in the applicable stress reference and the additional requirements in Table 9. 需进行测试，除了适用的应力测试标准和表9中的附加要求指定之外。 |
| High Temperature Exposure (Storage) 高温存储 | 3 | MIL-STD-202 Method 108 | 1000 hrs. at rated operating temperature (e.g. 85°C part can be stored for 1000 hrs. at 85°C and the same applies for 125°C). Unpowered. Measurement at 24±4 hours after test conclusion. 在额定工作温度下放置器件1000小时（例如： 85℃的产品可以在85℃下存储1000小时，同样地也适用于125℃产品），不通电。 试验结束后24±4小时内进行测试。 |
| Temperature Cycling 温度循环 | 4 | JESD22 Method JA-104 | 1000 Cycles (-55°C to 85°C) Note: If 125°C part the 1000 cycles will be at that temperature rating. Measurement at 24±4 hours after test conclusion. 30min maximum dwell time at each temperature extreme. 1min. maximum transition time. 1000个循环（ -55℃到85℃）。注意：如果125℃的产品，1000个循环应在其温度等级下进行。试验结束后24±4小时内进行测试。每个温度的停留时间不超过30分钟，转换时间不超过1分钟。 |
| Biased Humidity 偏高湿度 | 7 | MIL-STD-202 Method 103 | 1000 hours 85°C/85%RH. Capacitive Trimmers - Rated Voltage Resistive Trimmers - 10% Rated Power. Measurement at 24±4 hours after test conclusion. 在温度85℃，湿度85%的条件下放置1000小时。可调电容器-额定电压；可调电阻器－10%额定功率。试验结束后24±2小时内进行测试。 |
| Operational Life 工作寿命 | 8 | MIL-STD-202 Method 108 | 1000 hrs TA=85°C Note: If 125°C part it will be tested at that temperature. Rated Voltage for trimmer caps. Rated power at temperature for trimmer resistors. Measurement at 24±4 hours after test conclusion. 1000小时TA=85℃，注意：如果125℃的产品，应在其温度下进行。对于可调电容器施加额定电压，对于可调电阻器在温度下施加额定功率。试验结束后24±4小时内进行测试。 |
| External Visual 外观 | 9 | MIL-STD-883 Method 2009 | Inspect device construction, marking and workmanship. Electrical test not required. 检查器件结构，标识和工艺质量。不要求电气测试。 |
| Physical Dimension 尺寸 | 10 | JESD22 Method JB-100 | Verify physical dimensions to the applicable device detail specification. Note: User(s) and Supplier spec. Electrical test not required. 按适用的器件详细规格验证物理尺寸。注意：用户和供应商规格。不要求电气测试。 |
| Terminal Strength (Leaded) 端子强度（引脚） | 11 | MIL-STD-202 Method 211 | Test leaded device lead integrity only. Conditions: A (227 g), C(227 g) 只进行引脚器件的引脚牢固性测试。条件： A (2.27克)， C (227克) |
| Resistance to Solvents 溶剂抵抗 | 12 | MIL-STD-202 Method 215 | Note: Add Aqueous wash chemical - OKEM Clean or equivalent. Do not use banned solvents. 注意：增加水洗清洗剂-OKEM清洗剂或其它相同的溶剂。不要使用禁止的溶剂。 |
| Mechanical Shock 机械冲击 | 13 | MIL-STD-202 Method 213 | Figure 1 of Method 213 SMD: Condition F LEADED: Condition C 方法213图表1，表面贴装元件：条件F；引脚器件：条件C。 |
| Vibration 振动 | 14 | MIL-STD-202 Method 204 | 5 g's for 20 minutes, 12 cycles each of 3 orientations. Note: Use 8"X5" PCB .031" thick, 7 secure points on one long side and 2 secure points at corners of opposite sides. Parts mounted within 2" from any secure point. Test from 10-2000 Hz. 5克的力20分钟，三个方向每个方向12个循环。注意：使用8"X5"印刷线路板，.031" 厚，在长的一边有7个固定点，在对面的边的角有2个固定点。产品在距离固定点2”内安装。测试频率从10-2000赫兹。 |
| Resistance to Soldering Heat 抗焊接热 | 15 | MIL-STD-202 Method 210 | Condition B No pre-heat of samples. Note: Single Wave solder -Procedure 1 with solder within 1.5 mm of device body for Leaded. Procedure 1 except 230°C and immerse only to level to cover terminals for SMD. 条件B，样品不进行预热。注意：单一波峰焊-引脚产品按程序1进行焊接，浸入器件本体的1.5mm的深度；表面贴装元件按程序1进行焊接除了230℃及只浸到覆盖端子。 |
| ESD 静电放电 | 17 | AEC-Q200-002 or ISO/DIS10605 | |
| Solderability 可焊性 | 18 | J-STD-002 | For both Leaded & SMD. Electrical test not required. Magnification 50 X. Conditions: Leaded: Method A @ 235°C, category 3. SMD: a) Method B, 4 hrs @ 155°C dry heat @ 235°C b) Method B @ 215°C category 3. c) Method D category 3 @ 260°C. 用于引脚和表面贴装元件，不需要电气测试。放大倍数 50 倍。测试条件： 引脚产品：方法 A@235℃，类别 3。 表面贴装元件： a) 方法 B, 4 小时@155℃干热@235℃ b)方法B @215℃ 类别3。 c)方法D 类别3 @260℃ |
| Electrical Characterization 电气特性 | 19 | User Spec. 用户规格 | Parametrically test per lot and sample size requirements, summary to show Min, Max, Mean and Standard deviation at room as well as Min and Max operating temperatures. 按批次和样品数量要求进行参数试验，总结列出室温下及最低，最高工作温度下器件的最小值，最大值，平均值和标准偏差。 |
| Flammability 可燃性 | 20 | UL-94 | V-0 or V-1 are acceptable. Electrical test not required. V-0或V-1可接受。不需要电气测试。 |
| Board Flex 板弯曲 | 21 | AEC Q200-005 | 60 sec minimum holding time. 至少60秒的支撑时间 |
| Terminal Strength (SMD) 端子强度（表面贴装元件） | 22 | AEC Q200-006 | |
| Rotation Life 旋转寿命 | 25 | MIL-STD-202 Method 206 | Condition A 条件A |
1. 前期咨询：提供需委托检测项目、测试条件或测试标准；
2. 评估报价：根据检测要求、样品规格及参数评估报价；
3. 填写委托书：向优科发起检测申请，填写委托书（会有专人指导填写）；
4. 付款及提供样品资料：按照协定报价支付费用，按要求提供足够数量的样品及产品资料；
5. 安排检测：按委托要求对产品进行检测；
6. 出具报告：依据检测数据出具报告，将报告、发票及样品回寄客户。
