×
0769-82327388
文章来源 : 广东优科检测 发表时间：2024-01-15 浏览数量：
电解电容是一种常见的电子元件，但它们在使用过程中可能会失效。电解电容的失效原因多种多样，电解电容不良品电气特性超差，防爆孔与橡胶盖处均存在凸起不良。

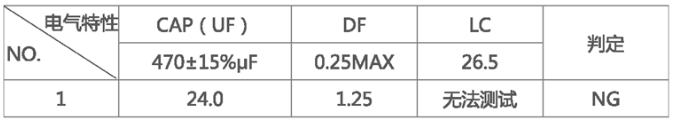

失效样品电气特性：

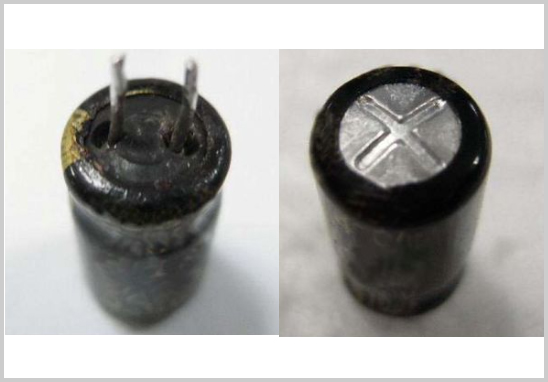

失效样品外观图片：
失效模式：
电性不良，防爆孔与橡胶盖凸起。
失效原因：
电解液气化，造成内部压力增大而导致防爆孔与橡胶盖凸起。电性容量偏低，损失角大，泄漏电流无限大，呈现开路状况。
分析结论：
从失效样品的DPA拆解分析可以看出，异常返回品素子均有颜色变黑，电解纸与正负铝箔粘附在一起现象。从此现象可以看出制品应受长期高温作用下失效所致。由于制品在长期高温作用下使电解液汽化产生气体，随着时间推移正箔与气体中之水分产生化学反应，在正箔表面生成一种不致密的水和三氧化二铝将原有的氧化膜覆盖，加之电解纸也在此种环境下变质粘附与正负铝箔表面，使正箔之容量无法引出使用，从而造成此次不良的产生。

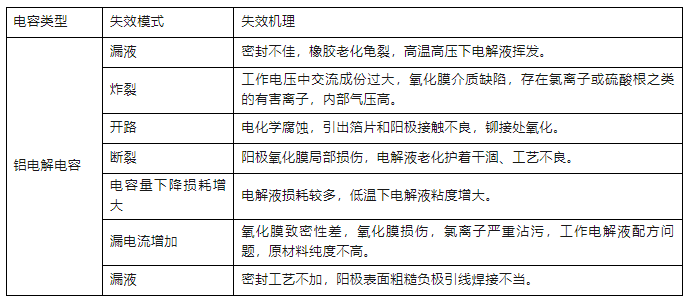

优科检测是专业第三方电子元器件失效分析机构，提供覆盖被动元件、分立器件和集成电路在内的电子元器件 DPA、FA 失效分析服务，可利用电学、物理和化学等各种分析技术手段，确认电子元器件的失效原因，并提出改进设计和制造工艺的建议，防止失效的重复出现，提高元器件可靠性。
获取报价
如果您对我司的产品或服务有任何意见或者建议，您可以通过这个渠道给予我们反馈。您的留言我们会尽快回复！
扫码咨询
微信订阅号
