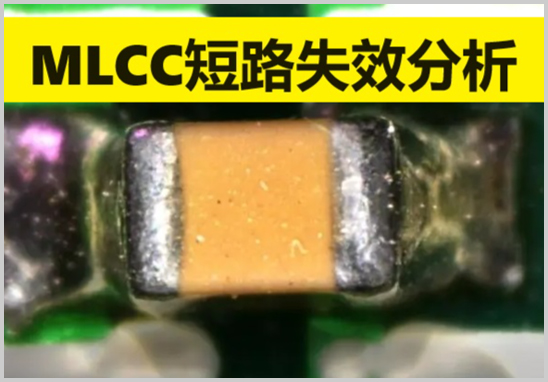

在电子产品全生命周期中，短路失效主要源于：
1. 设计缺陷：线路间距不足、绝缘层设计薄弱
2. 材料异常：PCB基材离子迁移、元器件内部金属扩散
3. 制程不良：焊锡桥连、金属碎屑残留、钻孔毛刺
4. 环境应力：温湿度变化引发的电化学腐蚀、机械振动导致的导体接触
5. 过载损伤：浪涌电流引发的线路熔融
本机构采用国际通行的失效分析流程：
1. 电性能验证：IV曲线测试/绝缘电阻测量定位失效区域

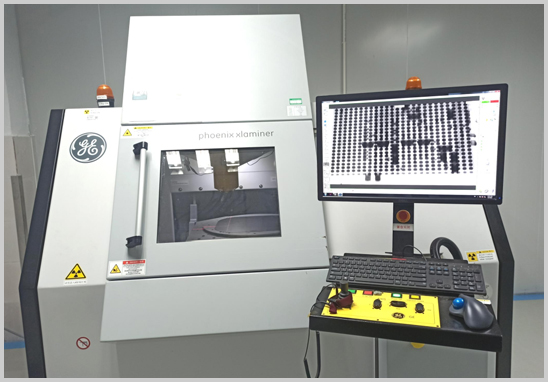

2. 无损检测层：X-RAY断层扫描(分辨率达0.5μm)+红外热成像分析
3. 破坏性验证层：
- 金相显微镜进行微观结构观测（5000倍放大）
- SEM/EDS联用实现元素成分面分布分析
- 聚焦离子束(FIB)制备纳米级截面样品
| 产品类别 | 典型失效模式 | 检测重点 |
| 高密度PCB | 微短路/CAF效应 | 导通孔铜层完整性分析 |
| 车规级芯片 | 键合线塌陷/封装分层 | 热机械应力模拟测试 |
| 消费类PCBA | 锡须生长/导电异物迁移 | 可焊性测试+污染度检测 |
四步检测流程：
1. 外观检查（依据IPC-A-610标准）
2. 电参数验证（JESD22-A108规范）
3. X-RAY/B超联合定位
4. 微观形貌与成分分析
判定标准体系：
- GB/T 4937半导体器件机械环境试验标准
- AEC-Q200车用元件验证规范
- MIL-STD-883军用元器件测试方法
1. 咨询沟通：确认检测需求及样品状态
2. 方案制定：制定检测方案并签订协议
3. 实验分析：开展多维度检测并记录数据
4. 报告编制：生成包含失效机理、改进建议的完整报告
5. 报告交付：提供纸质/电子版双版本，支持技术解读
