PCB线路板针焰是烧30s还是15s？PCB线路板针焰试验应该是烧30s，而不是15s，而且允许的后燃时间不应超过15s，而不是30s。接下来第三方针焰试验检测机构-优科检测认证为大家详细介绍下。
PCB线路板针焰是烧30 s还是15 s？

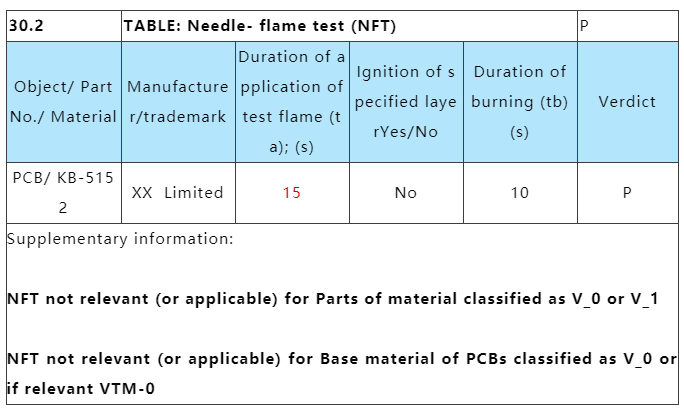

譬如笔者收到一份外来的CB报告要转国内的CCC认证，在PCB针焰试验项目如下表所示。
表格中施加针焰的时间（Duration of application of test flame ）为15 s，是否正确？
PCB线路板针焰试验应该是烧30 s，而不是15 s，而且允许的后燃时间不应超过15 s，而不是30 s。
案例问题中写报告的人误解了IEC 60335-1/GB 4706.1标准附录E中“燃烧持续时间（tb）不应超过 30 s。但对印刷电路板，不应超过 15 s”的规定，误以为施加针焰的时间就是15 s。
错误的：PCB线路板施加针焰15 s，燃烧持续时间不应超过15 s。
正确的：包括PCB线路板的所有材料都施加针焰30 s，对PCB线路板材料燃烧持续时间不应超过15 s，对其他材料燃烧持续时间不应超过30 s。
综上所述，对于PCB线路板材料来说，针焰试验过程中“用火焰去烧的时间”（ 施加试验火焰的持续时间ta）是30 s，撤掉火焰后观察“火焰继续燃烧时间/什么时间熄灭” （燃烧持续时间tb），不应超过15 s。
GB 4706.1-2005《家用和类似用途电器的安全 第1部分：通用要求》（IEC 60335-1:2004，IDT）标准
30.2.4 对于印刷电路板的基材，进行附录 E的针焰试验。将印刷电路板按照正常使用时的方位进行放置，火焰施加于板上正常使用定位时散热效果最差的边缘。
注：试验可在安装了元件的电路板上进行。但不考虑元件的着火。
试验不进行于：
--- 19.11.1所述低功率电路的印刷电路板；
--- 下列情况内的印刷电路板：
- 防火或防火星的金属外壳；
- 手持式器具；
- 必须用手或脚保持通电的器具；
- 连续用手加载的器具；
- 在试样不厚于印刷电路板的情况下，按GB/T 5169. 16 (idt IEC 60695-11-10)类别为V-0或V-1的材料。
进行下述修改后，针焰试验按GB/T 5169. 5（idt IEC 60695-2-2）进行试验。
5 严酷等级
代替：
施加试验火焰的持续时间为30 s士1 s。
8 试验程序
8.2 修改：
试样的排列使得火焰能施加在如图 1例子所示的水平或垂直边缘。
8.4修改：
第一段不适用。
增加：
如果可能，则施加火焰离（试样的）边角至少 10 mm。
8.5 代替：
试验在一个试样上进行。
如果试样经受不住该试验，则在另外两个试样上重复该试验，这两个试样都应经受住该试验。
10 试验结果的评定
燃烧持续时间（tb）不应超过 30 s。但对印刷电路板，不应超过 15 s。
